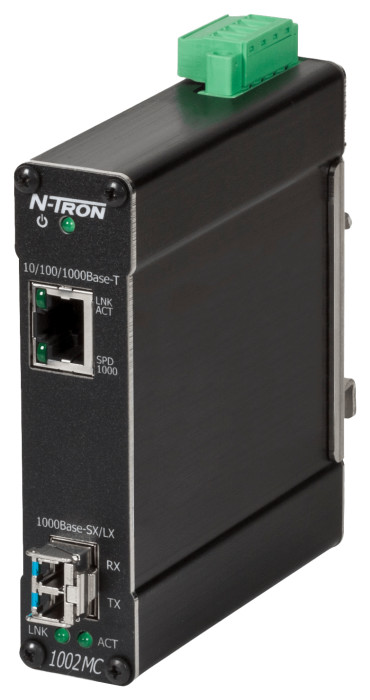

HMS Networks - N-Tron 1002MC-LX-10

Le convertisseur média industriel HMS Networks - N-Tron 1002MC-LX-10 assure la conversion transparente entre Ethernet cuivre 10/100/1000BaseT et fibre optique 1000BaseLX. Fourni avec un transceiver SFP fibre monomode LC de 10 km, ce convertisseur non managé offre une mise en œuvre plug-and-play pour étendre les réseaux Gigabit Ethernet sur de longues distances dans les environnements industriels exigeants.

Conversion Gigabit Ethernet cuivre vers fibre optique

Le 1002MC-LX-10 convertit un port cuivre 10/100/1000BaseT (RJ-45) vers une liaison montante fibre 1000BaseLX. Il prend en charge un débit maximal de 2,0 Gb/s (bidirectionnel), garantissant une intégration réseau à haute vitesse. Le port RJ-45 détecte automatiquement la vitesse (auto-sensing 10/100/1000BaseT), simplifiant l'installation et l'intégration dans les infrastructures existantes.

Portée fibre monomode de 10 km

Équipé d'un port SFP (Mini-GBIC), le 1002MC-LX-10 inclut un transceiver fibre monomode 10 km avec connecteur LC. Cette portée étendue permet de relier des équipements distants ou de créer des dorsales réseau longue distance sans nécessiter de répéteurs intermédiaires.

Fiabilité et robustesse pour environnements industriels

Conçu pour les milieux industriels sévères, le convertisseur fonctionne sur une plage de température étendue de -40 à +85 °C, assurant une performance stable en conditions extrêmes de chaleur ou de froid. Le boîtier métallique renforcé, montable sur rail DIN (support de montage fourni), offre une protection physique supérieure. Le MTBF testé dépasse 2 millions d'heures, garantissant un taux de disponibilité maximal dans les applications critiques.

Protection électrique avancée et alimentation redondante

Le 1002MC-LX-10 intègre des diodes de protection ESD sur le port RJ-45 et des diodes de protection contre les surtensions sur les entrées d'alimentation, assurant une protection contre les pics électriques. Il dispose de deux entrées d'alimentation redondantes (10-30 VCC), prévenant les défaillances liées à une source d'alimentation unique et maintenant la continuité de fonctionnement.

Technologie de commutation et conformité industrielle

Le convertisseur utilise une technologie de commutation interne qui négocie automatiquement la vitesse et le contrôle de flux, éliminant les collisions réseau et améliorant le déterminisme. Il est conforme aux normes IEEE 802.3, 802.3u, 802.3z et 802.3ab. Le produit est certifié UL Class I, Div 2 pour zones dangereuses, agréé ABS Type et conforme RoHS.

Caractéristiques techniques

• Conversion : 10/100/1000BaseT (RJ-45) vers 1000BaseLX (SFP LC)
• Transceiver fibre monomode LC 10 km inclus
• Débit maximal : 2,0 Gb/s (bidirectionnel)
• Architecture non managée, plug-and-play
• Auto-négociation vitesse et contrôle de flux
• Alimentation : 10-30 VCC, entrées redondantes
• Température de fonctionnement : -40 à +85 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 10 à 95 % (sans condensation)
• Protection : diodes ESD (RJ-45) et surtension (alimentation)
• Résistance aux chocs : 200 g @ 10 ms (montage panneau)
• Résistance aux vibrations : 50 g, 10-200 Hz, triaxial (montage panneau)
• Montage : rail DIN (support inclus)
• Boîtier : métallique renforcé
• MTBF : > 2 millions d'heures
• Certifications : CE, DNV, FCC, UL Class I Div 2, ABS, RoHS
• Altitude maximale d'installation : 3048 m
• Poids net : 771 g
• Garantie : 3 ans
• Origine : États-Unis

Applications typiques

Le N-Tron 1002MC-LX-10 est adapté aux infrastructures réseaux industriels nécessitant une extension Gigabit sur fibre longue distance : automatisme, utilities, transport, pétrole et gaz, énergies renouvelables, traitement des eaux, et applications critiques exigeant fiabilité et redondance d'alimentation.
