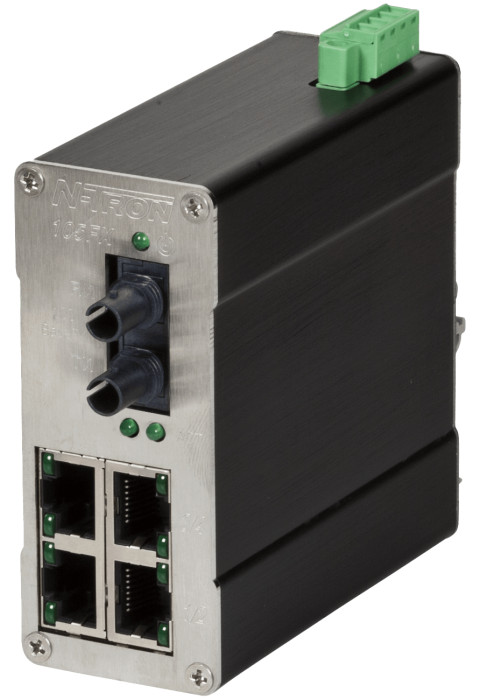

HMS Networks - N-Tron 105FXE-ST-40

Le switch Ethernet industriel HMS Networks - N-Tron 105FXE-ST-40 répond aux exigences de connectivité dans les installations d'automatismes industriels nécessitant une liaison fibre longue distance. Ce switch non manageable offre une configuration plug-and-play immédiate avec 4 ports cuivre 10/100BaseTX et 1 port fibre optique 100BaseFX pour des communications fiables jusqu'à 40 kilomètres sans répéteur. Conçu pour les environnements hostiles, il assure une disponibilité maximale grâce à sa double alimentation redondante et son boîtier métallique robuste.

Configuration réseau simple et efficace

Le 105FXE-ST-40 dispose de 4 ports RJ45 10/100BaseTX avec auto-détection de vitesse, duplex et MDIX. La technologie store-and-forward élimine les collisions réseau et garantit une commutation Layer 2 à pleine vitesse avec un débit combiné jusqu'à 1 Gb/s. Le switch prend en charge jusqu'à 2000 adresses MAC, permettant l'intégration dans des architectures réseau complexes. Les 4 ports cuivre supportent le mode half-duplex et full-duplex pour une compatibilité étendue avec les équipements existants.

Liaison fibre longue portée

Le port 100BaseFX singlemode avec connecteur ST duplex offre une liaison fibre optique jusqu'à 40 kilomètres sans répéteur. Cette connectivité longue distance permet de relier des sites distants ou d'établir des backbones entre bâtiments industriels, zones de production ou installations réparties sur un campus. La fibre optique immunise la liaison contre les interférences électromagnétiques typiques des environnements industriels lourds.

Robustesse industrielle

Conçu pour les environnements exigeants, le 105FXE-ST-40 opère de -40 °C à +70 °C et supporte une humidité relative de 10 % à 95 % non condensante. Son boîtier métallique IP20 assure une protection mécanique et une dissipation thermique optimale. Le switch est certifié UL Class I Division 2 pour les zones dangereuses, EN 50155 pour les applications ferroviaires, et dispose de l'approbation ABS pour les installations maritimes. La fiabilité est renforcée par un MTBF supérieur à 2 millions d'heures et une protection ESD et surtension intégrée sur tous les ports RJ45.

Alimentation redondante et installation simple

Deux entrées d'alimentation redondantes 10-30 VDC avec protection contre l'inversion de polarité garantissent la continuité de service en cas de défaillance d'une source. Le switch se monte sur rail DIN 35 mm (support inclus) avec un format compact (8,9 × 3,8 × 9,0 cm) permettant une intégration aisée dans les armoires industrielles. Les LED de diagnostic affichent l'état de chaque port et de l'alimentation pour un contrôle visuel immédiat du fonctionnement.

Spécifications techniques

• Switch Ethernet industriel non manageable 5 ports
• 4 ports 10/100BaseTX RJ45 auto-MDIX, auto-négociation vitesse et duplex
• 1 port 100BaseFX singlemode ST duplex, portée 40 km
• Commutation Layer 2 store-and-forward, débit total jusqu'à 1 Gb/s
• Table d'adresses MAC : 2000 entrées
• Alimentation redondante 10-30 VDC, protection inversion de polarité
• Protection ESD et surtension sur tous les ports RJ45
• Température de fonctionnement : -40 à +70 °C
• Humidité relative : 10 % à 95 % (non condensante)
• Boîtier métallique IP20, montage rail DIN 35 mm
• Dimensions : 89 × 38 × 90 mm, poids 770 g
• Altitude maximale d'installation : 3048 m
• MTBF > 2 millions d'heures
• Certifications : UL Class I Division 2, CE, EN 50155, ABS, FCC, RoHS, conforme IEEE 802.3
• Garantie constructeur : 3 ans
