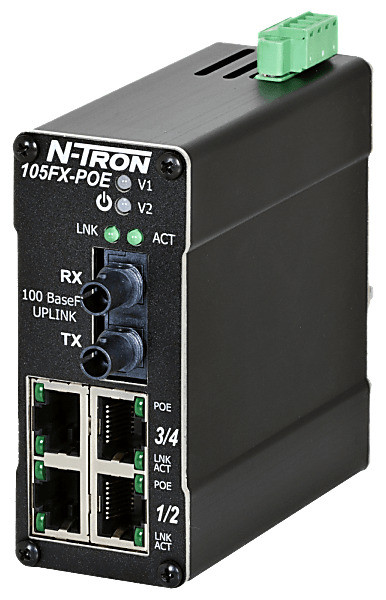

HMS Networks - N-Tron 105FXE-ST-15-POE

Switch Ethernet industriel 5 ports avec PoE intégré pour l'automatisation et les environnements sévères

Le switch HMS Networks - N-Tron 105FXE-ST-15-POE est un switch Ethernet industriel non manageable compact, conçu pour transmettre simultanément données et alimentation électrique via PoE. Monté sur rail DIN, il offre une solution Plug-and-Play pour les architectures réseau industrielles où la fiabilité et la simplicité d'installation sont critiques. Il élimine le besoin de câblage électrique complexe pour les équipements compatibles PoE tels que caméras IP, points d'accès sans fil ou capteurs industriels.

Doté de quatre ports RJ45 10/100 Mbps PoE et d'un port fibre optique 100BaseFX singlemode avec connectique ST, ce switch assure une transmission de données fiable à longue distance (15 km en fibre optique) et un débit cumulé jusqu'à 1 Gbps. Chaque port RJ45 supporte l'Auto-Sensing duplex et MDIX, garantissant une détection automatique de la vitesse et du mode de communication. Le switch délivre jusqu'à 15,4 W par port PoE (13 W au niveau de l'équipement alimenté), conformément à la norme IEEE 802.3af.

Alimentation redondante et protection renforcée

Le switch fonctionne avec une alimentation en courant continu de 46 à 49 VDC, avec des entrées redondantes pour augmenter la disponibilité du réseau. Il intègre une protection contre les inversions de polarité et les surtensions sur les entrées d'alimentation, ainsi qu'une protection ESD sur les ports RJ45. En cas de détection d'une défaillance sur un port PoE, le switch désactive uniquement l'alimentation PoE du port concerné, tout en maintenant la transmission des données et en préservant les équipements connectés.

Conçu pour résister aux environnements industriels extrêmes

Le boîtier métallique du switch assure une robustesse mécanique élevée et une dissipation thermique efficace. Il est adapté aux températures de fonctionnement de -40 °C à +85 °C et à une humidité relative de 10 % à 95 % sans condensation. Le switch supporte une installation jusqu'à 3048 mètres d'altitude et répond aux exigences des secteurs ferroviaire, maritime et des zones classées, grâce à ses certifications UL Classe I Division 2, CE, ABS, DNV, EN 50155, EN 50121 et EN 61373. Son indice de protection IP20 le rend adapté aux armoires et coffrets électriques industriels.

Performances réseau et compatibilité étendue

Le switch prend en charge jusqu'à 2000 adresses MAC, permettant l'intégration dans des architectures réseau complexes. Ses ports bénéficient de la négociation automatique de la vitesse et du contrôle de flux, optimisant la bande passante disponible et éliminant les collisions réseau. Les LED de diagnostic permettent un contrôle visuel de l'état de chaque port (lien, activité, PoE actif, alimentation), facilitant la maintenance et le dépannage sur site.

Applications industrielles ciblées

Ce switch répond aux exigences de la vidéosurveillance IP, de l'automatisation, des systèmes de supervision SCADA, des réseaux ferroviaires et maritimes, et de tout environnement industriel nécessitant une alimentation PoE fiable et une communication réseau robuste.

• 4 ports RJ45 10/100 Mbps PoE (Auto-Sensing duplex et MDIX)
• 1 port fibre optique 100BaseFX singlemode ST (portée 15 km)
• PoE conforme IEEE 802.3af : 15,4 W par port (13 W au PD)
• Débit cumulé jusqu'à 1 Gbps
• Alimentation redondante 46-49 VDC avec protection contre l'inversion de polarité et les surtensions
• Protection ESD sur les ports RJ45
• Température de fonctionnement : -40 à +85 °C
• Boîtier métallique pour montage sur rail DIN 35 mm
• Dimensions compactes : 97 × 38 × 90 mm
• Support de 2000 adresses MAC
• LED de diagnostic pour lien, activité, PoE et alimentation
• Certifications UL Classe I Division 2, CE, ABS, DNV, EN 50155, EN 50121, EN 61373
• Indice de protection IP20
• MTBF supérieur à 2 millions d'heures
• Garantie fabricant 3 ans
