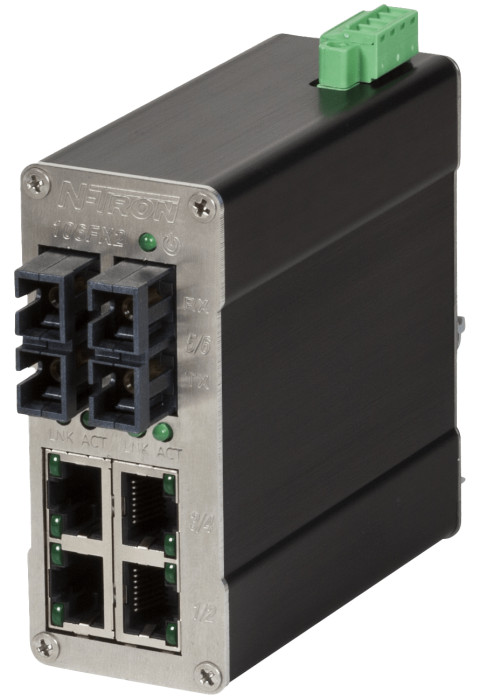

HMS Networks - N-Tron 106FXE2-SC-15

Le HMS Networks - N-Tron 106FXE2-SC-15 est un switch Ethernet industriel non manageable conçu pour répondre aux besoins de collecte de données et de contrôle dans les environnements industriels exigeants. Ce modèle plug-and-play offre une connectivité cuivre et fibre optique longue distance dans un boîtier métallique compact et robuste, particulièrement adapté aux applications nécessitant une liaison fibre optique étendue.

Connectivité hybride cuivre et fibre optique

Le switch dispose de 4 ports RJ45 auto-détectables 10/100Base-TX et de 2 ports 100Base-FX fibre optique singlemode avec connecteurs SC. Les ports fibre optique offrent une portée de 15 km sans répéteur, permettant des liaisons longue distance entre sites ou bâtiments industriels. Les ports RJ45 détectent automatiquement le duplex, la vitesse et le MDI/MDIX pour une installation simplifiée.

Technologie store-and-forward et performances Layer 2

La technologie de commutation store-and-forward assure une communication à vitesse fil plein avec un débit élevé et un temps d'arrêt minimal. Le switch prend en charge jusqu'à 2 000 adresses MAC, permettant l'intégration dans des architectures réseau complexes. Les ports RJ45 fonctionnent en full/half duplex avec auto-négociation automatique de la vitesse et du contrôle de flux.

Conception industrielle renforcée

Le boîtier métallique de protection IP30 est montable sur rail DIN 35 mm avec dimensions compactes de 8,9 cm × 3,8 cm × 9,0 cm. Le switch fonctionne de -40 °C à 70 °C et supporte une humidité relative de 10 % à 95 % sans condensation. Avec un MTBF supérieur à 2 millions d'heures, le 106FXE2-SC-15 assure une fiabilité exceptionnelle dans les environnements industriels difficiles et dangereux.

Alimentation redondante et protection

Deux entrées d'alimentation DC redondantes (10-30 VDC) augmentent la disponibilité du système. Une protection contre l'inversion de polarité, les décharges électrostatiques (ESD) et les surtensions est intégrée sur tous les ports RJ45. Des LED de statut affichent l'activité et l'état de liaison de chaque port ainsi que l'état de l'alimentation.

Certifications industrielles et maritimes

Le switch est conforme à la norme IEEE 802.3 et certifié UL Class I, Division 2, CE, FCC et RoHS. Il dispose également de l'homologation ABS Type approval pour les applications embarquées maritimes. L'altitude d'installation maximale est de 3 048 m.

Caractéristiques techniques

• 4 ports RJ45 10/100Base-TX auto-détectables (duplex, vitesse, MDI/MDIX)
• 2 ports 100Base-FX singlemode fibre optique SC (portée 15 km)
• Technologie de commutation store-and-forward Layer 2
• Support de 2 000 adresses MAC
• Alimentation redondante 10-30 VDC avec protection d'inversion de polarité
• Protection ESD et surtension sur ports RJ45
• Température de fonctionnement : -40 °C à 70 °C
• Température de stockage : -40 °C à 85 °C
• Humidité relative : 10 % à 95 % sans condensation
• MTBF > 2 000 000 heures
• Boîtier métallique IP30 montage rail DIN 35 mm
• Dimensions : 8,9 cm × 3,8 cm × 9,0 cm
• Poids : 270 g
• Certifications : UL Class I Division 2, CE, FCC, RoHS, ABS Type approval
• Garantie : 3 ans
