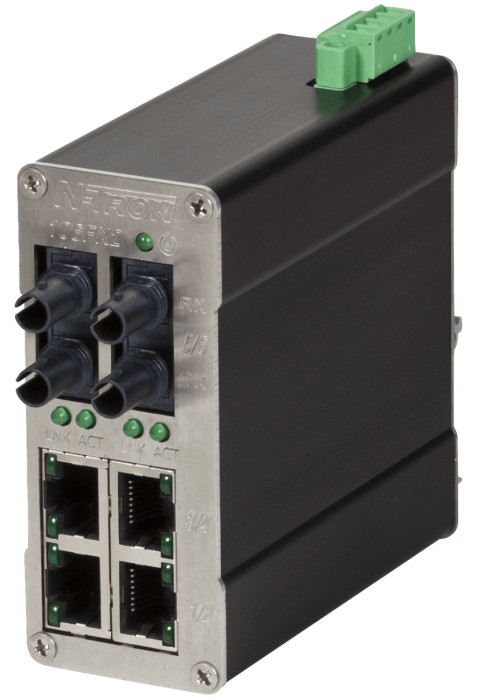

HMS Networks - N-Tron 106FXE2-ST-15

Switch Ethernet industriel compact pour réseaux d'automatisme

Le HMS Networks - N-Tron 106FXE2-ST-15 offre une connectivité fiable pour vos installations d'automatisme industriel. Ce switch plug-and-play facilite l'intégration d'équipements Ethernet cuivre et fibre optique dans un boîtier métallique compact monté sur rail DIN 35 mm. Son fonctionnement en environnement étendu (-40 °C à +70 °C) et sa double alimentation redondante 10-30 VDC garantissent une disponibilité maximale dans les conditions les plus sévères.

Configuration des ports et connectivité

• 4 ports 10/100Base-TX RJ45 avec auto-négociation de vitesse, duplex et MDIX
• 2 ports 100Base-FX fibre optique monomode avec connecteurs ST duplex
• Portée fibre optique 15 km sans répéteur
• Débit agrégé jusqu'à 1,2 Gb/s
• Technologie store-and-forward pour un transfert à pleine vitesse
• Support de 2 000 adresses MAC

Conception robuste pour l'industrie

• Boîtier métallique renforcé IP30, dimensions 8,9 × 3,8 × 9,0 cm
• Montage sur rail DIN 35 mm (support inclus)
• Plage de température étendue : -40 °C à +70 °C en fonctionnement, -40 °C à +85 °C en stockage
• Humidité relative 10 % à 95 % sans condensation
• Altitude maximale d'installation 3 048 m
• MTBF supérieur à 2 millions d'heures

Alimentation et protection

• Double entrée alimentation redondante 10-30 VDC
• Protection contre l'inversion de polarité
• Protection ESD et surtension sur tous les ports RJ45
• Indicateurs LED pour état des connexions, activité des ports et alimentation

Certifications et conformité

• Conforme IEEE 802.3
• Certifications : UL Classe I Division 2, CE, DNV, FCC, RoHS
• Norme ferroviaire EN 50155
• Homologation ABS pour applications maritimes
• Garantie constructeur 3 ans

Application

Destiné aux installations d'automatisme industriel, ce switch non manageable assure la collecte de données, le contrôle d'équipements et la communication d'entrées/sorties Ethernet. Sa liaison fibre optique longue distance (15 km) en fait un équipement adapté aux architectures étendues et aux environnements soumis aux perturbations électromagnétiques.
