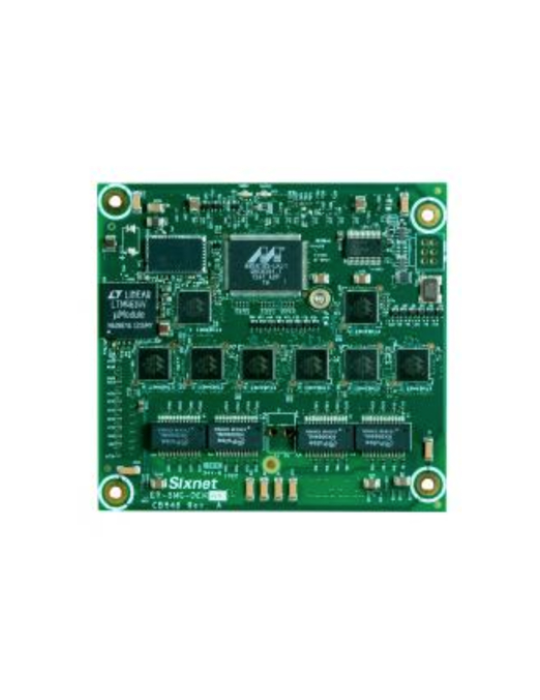

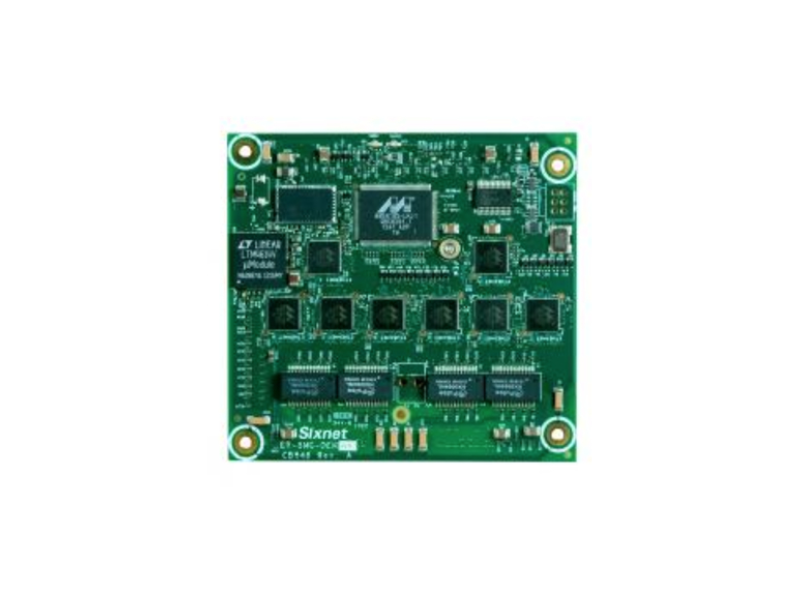

HMS Networks - N-Tron ET-5MS-OEM-2-1

Le HMS Networks - N-Tron ET-5MS-OEM-2-1 est un switch Ethernet industriel manageable au format carte nue, spécialement conçu pour l'intégration OEM dans des équipements et systèmes embarqués. Cette solution clé en main permet de créer rapidement des architectures réseau personnalisées ou d'ajouter une connectivité Ethernet native à vos systèmes existants, tout en bénéficiant d'une conception industrielle éprouvée et d'une fiabilité étendue (MTBF supérieur à 1 000 000 heures).

Architecture réseau et connectivité

Le switch dispose de 6 ports Fast Ethernet 10/100 Mbps accessibles via connecteurs board-to-board ou nappe Molex. La version ET-5MS-OEM-2-1 intègre des connecteurs Molex standard pour une connexion directe. Tous les ports supportent l'auto-négociation de débit (10 ou 100 Mbps), la détection automatique du type de câble (Auto-MDI/MDIX) et la correction automatique de polarité, garantissant une installation plug-and-play sans configuration préalable.

Performances de commutation industrielle

L'architecture store-and-forward à vitesse filaire assure une commutation sans collision avec apprentissage automatique des adresses MAC (2048 adresses supportées). La bande passante mémoire totale atteint 3,2 Gbps. Les latences sont minimales : 5 µs + temps de trame à 100 Mbps, 16 µs + temps de trame à 10 Mbps. Le switch supporte le fonctionnement full-duplex avec contrôle de flux IEEE 802.3x, éliminant les collisions et optimisant l'utilisation de la bande passante disponible.

Fonctions de gestion avancées

Le switch est entièrement manageable via interface web, CLI ou Telnet. Il intègre les protocoles SNMPv1, SNMPv2c et SNMPv3 (avec authentification et chiffrement pour la sécurité), ainsi que la gestion des priorités de trafic (QoS/CoS) pour les applications temps réel. Les fonctions avancées comprennent la configuration de VLAN, le filtrage multicast via IGMP snooping, la protection contre les tempêtes de broadcast et multicast, ainsi que le port mirroring et RMON pour le diagnostic réseau.

Redondance et disponibilité

Le switch supporte les protocoles de redondance Real-Time Ring® et Rapid Spanning Tree Protocol (RSTP), permettant la création d'architectures réseau hautement disponibles en anneau ou en maillage avec des temps de reconvergence rapides en cas de défaillance d'un lien.

Sécurité réseau renforcée

Les mécanismes de sécurité incluent HTTPS, SSL, SSH et SNMPv3 pour les communications chiffrées et l'authentification des accès administratifs, protégeant l'infrastructure réseau contre les accès non autorisés et les écoutes.

Conception OEM et intégration

Le format carte nue facilite l'intégration dans des boîtiers ou châssis personnalisés. Des sorties dédiées permettent de piloter des LED externes pour la signalisation d'état. Une sortie self-test/alarm fournit un signal d'état système pour la supervision externe. Les PHY Ethernet et les transformateurs magnétiques sont intégrés sur la carte, simplifiant la conception globale.

Robustesse industrielle

Conçu pour les environnements industriels sévères, le switch fonctionne sur une plage de température étendue de -40 à +75°C (avec démarrage à froid garanti à -40°C) et supporte une humidité relative de 5 à 95 % (sans condensation). Il est conforme aux normes industrielles : UL/CSA (CUL), CE, FCC Part 15, ICES-003, EN61000-6, et certifié pour les zones dangereuses Zone 2 (hazloc). L'isolation Ethernet atteint 1500 VRMS pendant 1 minute.

Alimentation basse consommation

Le switch fonctionne sur une alimentation régulée 3,3 VDC avec une consommation typique inférieure à 2 watts (tous ports actifs à 100 Mbps), idéale pour les applications embarquées à contraintes énergétiques.

Conformité et normes

• IEEE 802.3 (10 Mbps Ethernet)
• IEEE 802.3u (Fast Ethernet 100 Mbps)
• IEEE 802.3x (Full-Duplex avec contrôle de flux)
