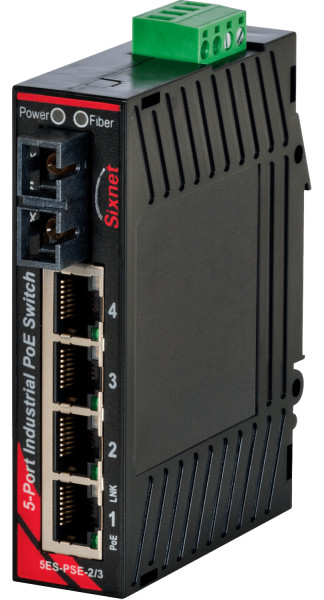

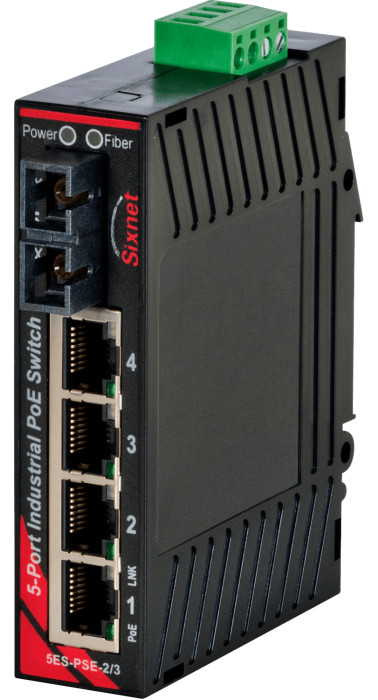

HMS Networks - N-Tron EB-5ES-PSE-3SCL

Le switch Ethernet industriel HMS Networks - N-Tron EB-5ES-PSE-3SCL combine connectivité Ethernet et alimentation Power over Ethernet dans un boîtier compact prêt à l'emploi. Conçu pour les environnements industriels exigeants, ce switch non manageable de 5 ports offre une solution plug-and-play pour étendre votre infrastructure réseau sans configuration complexe. Il est particulièrement adapté aux applications de vidéosurveillance, de sécurité et d'automatisation nécessitant transmission de données et alimentation électrique sur un seul câble.

Architecture réseau et ports

Le switch dispose de 5 ports Ethernet 10/100Mbps dont 4 ports cuivre 10/100BaseTX RJ45 avec fonction PoE sourcing et 1 port fibre optique 100BaseFX monomode avec connecteurs SC. Le port fibre permet des liaisons longue distance jusqu'à 60 km, idéal pour interconnecter des sites distants ou des bâtiments éloignés. Les 4 ports RJ45 intègrent l'auto-détection de vitesse, MDIX, duplex et contrôle de flux automatique pour une installation sans configuration manuelle.

Power over Ethernet IEEE 802.3af

Les 4 ports PoE sont conformes à la norme IEEE 802.3af et assurent l'alimentation automatique des équipements compatibles. Le switch détecte automatiquement les dispositifs alimentés et ajuste la fourniture d'énergie en conséquence. Des protections intégrées contre la surtension, le surintensité et la surchauffe garantissent la sécurité des équipements connectés. L'alimentation PoE nécessite une tension d'entrée de 45-56 VDC.

Alimentation et protection

Le boîtier accepte deux plages de tension d'entrée selon le mode d'utilisation : 10-30 VDC sans sortie PoE ou 45-56 VDC pour activer les sorties PoE. Les entrées d'alimentation redondantes intègrent des protections contre les surtensions, les pics de courant et l'inversion de polarité. Des LED de statut affichent l'état de l'alimentation PoE, la connectivité des liens Ethernet et les éventuels défauts d'alimentation.

Construction industrielle

Le boîtier en Lexan IP30 résiste aux contraintes des environnements industriels et assure un montage sur rail DIN ou fixation directe sur panneau. Les dimensions compactes (226,8 g) facilitent l'installation dans les armoires et coffrets techniques. La plage de température d'exploitation s'étend de -40°C à +75°C avec une humidité relative de 5% à 95% sans condensation. Le MTBF dépasse 1 million d'heures.

Certifications et conformité

Le switch EB-5ES-PSE-3SCL est certifié CE, FCC, UL Class I Division 2 pour les environnements dangereux, CSA et dispose de l'approbation ABS Type pour les applications maritimes. Il est conforme aux normes de vibration et choc IEC60068-2-6, -27 et -32. Les certifications ATEX et RoHS complètent sa conformité réglementaire internationale.

Applications types

• Vidéosurveillance IP avec caméras PoE sur sites distants
• Systèmes de contrôle d'accès et sécurité
• Automatisation industrielle avec capteurs et actionneurs réseau
• Interconnexion de bâtiments via fibre optique longue distance
• Réseaux de terrain dans les environnements sévères
