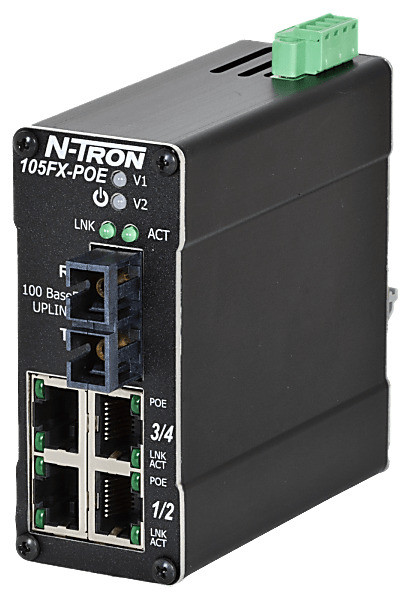

HMS Networks - N-Tron 105FXE-SC-40-POE-MDR

Switch unmanaged industriel compact avec Power over Ethernet

Le switch HMS Networks N-Tron 105FXE-SC-40-POE-MDR est un switch industriel unmanaged 5 ports conçu pour simplifier l'installation de réseaux Ethernet dans les environnements difficiles. Il intègre quatre ports RJ45 10/100 Mbps avec alimentation PoE IEEE 802.3af et un port fibre optique 100BaseFX pour les liaisons longue distance. Sa configuration Plug-and-Play élimine toute nécessité de paramétrage réseau. Le switch est livré dans un boîtier métallique compact (97 × 38 × 90 mm) avec clip de fixation rail DIN 35 mm inclus.

Quatre ports RJ45 PoE 802.3af pour l'alimentation de périphériques

Les quatre ports RJ45 10/100BaseTX auto-négocient vitesse, mode duplex et MDIX. Chaque port délivre jusqu'à 15,4 W conformément à la norme IEEE 802.3af (13 W disponibles au niveau de l'équipement alimenté). Cette fonction Power over Ethernet permet d'alimenter des caméras IP, points d'accès Wi-Fi ou autres équipements compatibles PoE sans câble d'alimentation séparé. Le switch détecte automatiquement les appareils PoE connectés et désactive l'alimentation sur un port si un défaut est détecté, préservant ainsi la transmission de données et évitant tout dommage matériel.

Port fibre optique singlemode longue portée 40 km

Le cinquième port du switch est un port fibre optique 100BaseFX singlemode équipé de connecteurs SC duplex. Il autorise des liaisons jusqu'à 40 km de distance, idéal pour relier des sites distants ou pour les architectures industrielles réparties sur de grandes surfaces. Cette capacité de transmission longue distance s'avère particulièrement adaptée aux infrastructures critiques (énergie, transport, eau/eaux usées).

Fonctionnement en environnements industriels extrêmes

Le HMS N-Tron 105FXE-SC-40-POE-MDR fonctionne de -40 à +85 °C et tolère une humidité relative de 10 à 95 % (sans condensation). Il est certifié UL Class I Division 2 pour atmosphères dangereuses, CE, FCC, DNV maritime, et conforme aux normes ferroviaires EN 50155, EN 50121 et EN 61373. Son boîtier métallique durci offre un indice de protection IP20. Le switch affiche un MTBF supérieur à 2 millions d'heures.

Alimentation redondante et protections électriques

Le switch dispose de deux entrées d'alimentation DC redondantes 46–49 VDC, assurant la continuité de service en cas de défaillance d'une source. Les entrées sont protégées contre les surtensions et la polarité inversée. Les ports RJ45 bénéficient d'une protection ESD.

Commutation Ethernet full-duplex sans collision

La technologie de commutation Ethernet permet un fonctionnement full-duplex sur tous les ports, éliminant les collisions et optimisant les performances réseau. Le switch supporte jusqu'à 2 000 adresses MAC et offre un débit agrégé allant jusqu'à 1 Gbit/s. Le contrôle de flux (flow control) est auto-négocié sur les ports RJ45.

Indicateurs LED de diagnostic

Des LED situées sur le boîtier indiquent en temps réel l'état de connexion, l'activité de chaque port, le statut PoE et l'alimentation générale, facilitant la maintenance et le diagnostic sur site.

Spécifications techniques

• Référence constructeur : 105FXE-SC-40-POE-MDR
• Configuration : switch industriel unmanaged 5 ports
• Ports RJ45 : 4× 10/100BaseTX auto-négociation duplex/vitesse/MDIX, PoE IEEE 802.3af (15,4 W par port)
• Port fibre optique : 1× 100BaseFX singlemode, connecteur SC duplex, portée 40 km
• Débit agrégé : jusqu'à 1 Gbit/s
• Table d'adresses MAC : 2 000 adresses
• Alimentation : double entrée DC redondante 46–49 VDC
• Protection : surtension et inversion de polarité sur entrées DC, ESD sur ports RJ45
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 10 à 95 % sans condensation
• Altitude maximale d'installation : 3 048 m
• Boîtier : métal, dimensions 97 × 38 × 90 mm, poids 770 g
• Montage : rail DIN 35 mm (clip métallique inclus)
• Indice de protection : IP20
• Certifications : UL Class I Division 2, CE, FCC, DNV maritime, EN 50155, EN 50121, EN 61373 ferroviaire, RoHS
• MTBF : > 2 000 000 heures
• Garantie : 3 ans
