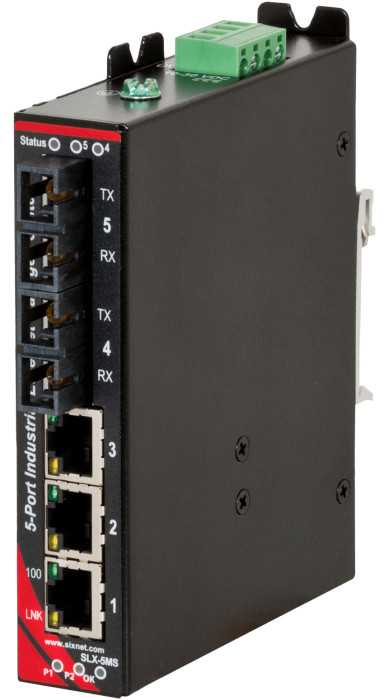

HMS Networks - N-Tron SLX-5MS-4SC

Switch Ethernet industriel manageable HMS Networks - N-Tron SLX-5MS-4SC pour environnements critiques

Le HMS Networks - N-Tron SLX-5MS-4SC constitue une solution de connectivité réseau Ethernet manageable conçue pour les applications industrielles exigeantes telles que le maritime, le pétrole et gaz, le transport, les services publics et l'énergie. Ce switch industriel 5 ports allie la robustesse nécessaire aux environnements sévères et les fonctionnalités avancées de gestion, de supervision et de sécurité configurables via navigateur web ou interface en ligne de commande (CLI). Il s'intègre parfaitement dans les architectures réseau industrielles en tant que gestionnaire d'anneau fibre optique ou switch d'agrégation.

Configuration des ports cuivre et fibre optique

Le SLX-5MS-4SC intègre 5 ports Ethernet au total :

• 3 ports RJ-45 10/100BaseTX cuivre
• 2 ports SC fibre optique 100BaseFX multimode avec portée de 4 km

Les ports cuivre RJ-45 intègrent la détection automatique de vitesse, de flux et MDIX. La technologie de commutation Ethernet rend les ports RJ-45 capables de fonctionner en full/half duplex.

Fonctionnalités de gestion avancées

Ce switch manageable offre une large gamme de fonctions configurables par l'utilisateur :

• Redondance réseau : technologie Real-Time Ring propriétaire et Rapid Spanning Tree Protocol (RSTP/MSTP)
• Segmentation réseau : VLAN pour l'isolation du trafic
• Priorisation du trafic : Quality of Service (QoS/CoS/DS) et priority queuing
• Filtrage multicast : IGMP pour l'optimisation du trafic
• Supervision réseau : SNMP v1/v2/v3, RMON et port mirroring
• Routage intelligent : acheminement des messages Ethernet uniquement vers le port approprié
• Protection contre les tempêtes : broadcast et multicast storm protection

La technologie Real-Time Ring offre une redondance réseau avec un temps de récupération d'environ 30 ms plus 5 ms par saut. L'état de santé de l'anneau et du spanning tree est supervisé en temps réel via l'interface web.

Sécurité renforcée du réseau

Le SLX-5MS-4SC intègre plusieurs niveaux de protection :

• Filtrage MAC basé sur les ports, avec prise en charge de jusqu'à 2048 adresses MAC
• Protocoles sécurisés : HTTPS, SSH, SSL et SNMPv3
• Protection contre les accès non autorisés au niveau des ports

Supervision et diagnostic à distance

Le switch propose plusieurs mécanismes de supervision :

• Supervision Modbus/TCP : consultation en temps réel de l'état de l'alimentation, des ports et de l'anneau via navigateur web
• Indicateurs LED : affichage visuel de l'état du switch et de l'alimentation
• Sortie d'alarme configurable pour la notification des défaillances
• Alarme Real-Time Ring dédiée à la supervision de l'anneau

Construction durcie pour environnements industriels sévères

Le boîtier métallique durci sur rail DIN offre une protection étendue contre les chocs, les vibrations, le bruit électrique et les surtensions. Le switch fonctionne sur une plage de température de -40 °C à +75 °C, avec une humidité relative de 5 % à 95 % (sans condensation) et jusqu'à 9144 mètres d'altitude.

L'appareil est conforme à la norme IEEE 802.3 et dispose des certifications :

• UL Class I, Division 2 pour les environnements dangereux
• CE et CSA
• Approbation ABS Type pour les applications maritimes à bord des navires
• ATEX
• MTBF supérieur à 1 million d'heures

Conformité aux tests de vibration et de choc selon IEC 60068-2-6 et -27. Indice de protection IP40.

Alimentation redondante et protection contre les surtensions

Le SLX-5MS-4SC dispose de deux entrées d'alimentation redondantes 10-30 VCC avec protection contre les surtensions et protection contre l'inversion de polarité.

Caractéristiques physiques et mécaniques

• Montage sur rail DIN (support inclus)
• Boîtier métallique durci
• Port mini USB pour la configuration locale
• Poids : 385,5 g
• Garantie : 5 ans

Applications typiques

Le HMS Networks - N-Tron SLX-5MS-4SC est particulièrement adapté aux applications suivantes :

• Installations maritimes et offshore
• Industrie pétrolière et gazière
• Infrastructures de transport
• Services publics et production d'énergie
• Automatisation industrielle en environnements sévères
• Anneaux fibre optique redondants
• Agrégation de trafic réseau industriel
