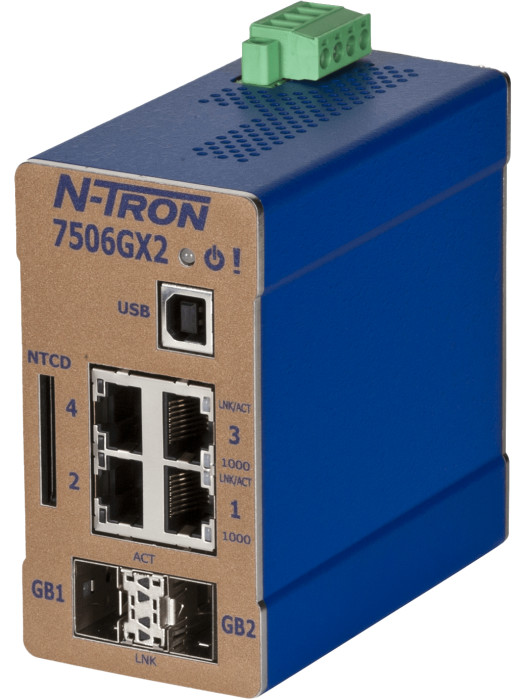

HMS Networks - N-Tron 7506GX2

Le switch Gigabit manageable N-Tron 7506GX2 offre une connectivité Ethernet haute performance pour les environnements industriels exigeants. Avec ses 4 ports cuivre 10/100/1000BaseTX RJ45 et ses 2 emplacements SFP Gigabit optionnels, il permet de raccorder jusqu'à 6 équipements tout en assurant une gestion avancée du réseau via interface web.

Architecture et connectivité

• 4 ports 10/100/1000BaseTX RJ45 auto-sensing (duplex, MDIX) avec configuration automatique de la vitesse maximale ou codage manuel
• 2 emplacements SFP Gigabit optionnels acceptant transceivers 1000BaseSX/LX fibre (connecteurs LC) ou 1000BaseT cuivre (RJ45)
• 6 ports au total pour une flexibilité de connexion cuivre et fibre
• Auto-configuration des ports MDIX pour faciliter l'installation

Fonctions de gestion et supervision

• Configuration complète via navigateur web : SNMP V1/2/3, VLAN, Quality of Service (QoS), port trunking, port mirroring, IGMP, RSTP
• Serveur DHCP intégré pour attribution automatique d'adresses IP, avec DHCP Option 82 relay, Option 61 et IP fallback
• Snooping IGMP automatique pour optimiser la distribution du trafic multicast
• Supervision à distance avec logiciel N-View™ pour Windows
• Indicateurs LED bicolores configurables (alarme, défaillance d'alimentation, statut N-Ring)
• Contact d'alarme configurable pour intégration système

Redondance et résilience

• Technologie N-Ring™ avec temps de cicatrisation d'environ 30 ms
• Capacité de ring étendue : jusqu'à 250 switches managés N-Tron dans un même anneau
• Gestionnaire de ring fournissant diagnostics complets et statut de santé via navigateur
• Protocoles STP et RSTP pour redondance de chemin

Sécurité réseau

• Filtrage d'adresses MAC par port offrant un niveau de sécurité élevé
• Support jusqu'à 4 000 adresses MAC pour un contrôle d'accès granulaire
• Limitation du débit ingress/egress par port
• Contrôle des tempêtes broadcast et multicast

Alimentation et protection

• Entrée d'alimentation redondante 10-49 VDC
• Protection contre l'inversion de polarité
• Diodes de protection ESD et surtension sur tous les ports

Construction durcie

• Boîtier acier renforcé pour environnements industriels exigeants
• Dimensions compactes : 9,6 × 5,1 × 9,9 cm
• Montage sur rail DIN 35 mm (support inclus)
• Indice de protection IP20
• Température de fonctionnement : -40 à +80 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m

Certifications industrielles

• Certification UL/cUL Class I Division 2 Groups A–D (T4) pour zones dangereuses
• Conformité ANSI/ISA 12.12.01-2007
• Certifications CE, FCC, RoHS
• Certification GOST-R
• Tests choc : 200g à 10ms ; vibration : 50g, 5-200 Hz, triaxial
• MTBF supérieur à 2 millions d'heures

Applications typiques

Le N-Tron 7506GX2 est conçu pour les infrastructures de communication dans les environnements industriels, ferroviaires et sites distants nécessitant fiabilité et performances élevées. Son boîtier durci et sa large plage de température le rendent adapté aux installations en armoires, sur machines ou en extérieur protégé.
