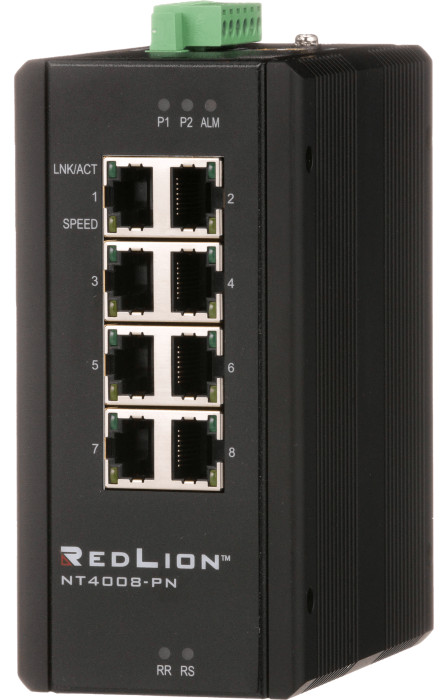

HMS Networks - N-Tron NT-4008-000-PN-M

Le switch Ethernet industriel manageable HMS Networks - N-Tron NT-4008-000-PN-M offre une connectivité haute performance pour les réseaux PROFINET exigeants. Certifié PROFINET PNIO v2.34 conformance class B (CC-B) RT Class 1, ce switch Layer 2 garantit l'échange de données en temps réel, la remontée d'alarmes et les diagnostics via les outils PROFINET standard. Sa conception robuste et ses fonctions avancées de redondance en font une solution fiable pour les environnements industriels sévères.

Architecture réseau et performances

Le NT-4008-000-PN-M dispose de 8 ports 10/100/1000Base-TX RJ-45 supportant les modes full et half duplex. La détection automatique MDIX optimise la vitesse et le contrôle de flux sur tous les ports pour un débit maximal de 16,0 Gb/s. Cette capacité permet de traiter simultanément un volume important de données issues de multiples équipements PROFINET.

Certification PROFINET et intégration simplifiée

La certification PROFINET PNIO v2.34 conformance class B (CC-B), RT Class 1 garantit une compatibilité native avec les automates PROFINET et les outils de configuration standard. Le switch s'intègre directement dans les architectures existantes sans développement spécifique, permettant une mise en œuvre rapide et une supervision centralisée.

Redondance réseau et continuité de service

Le NT-4008-000-PN-M peut fonctionner en tant que MRP manager (MRM) ou MRP client (MRC), assurant la redondance des chemins réseau selon le protocole Media Redundancy Protocol. Les protocoles STP, RSTP et MSTP sont également supportés. Les protocoles propriétaires Ring et Chain offrent un temps de reconvergence inférieur à 20 ms, minimisant les interruptions en cas de défaillance d'un lien.

Gestion et sécurité réseau avancées

Ce switch manageable Layer 2 intègre un ensemble complet de fonctions d'administration réseau :

• Serveur DHCP pour l'attribution automatique d'adresses IP
• SNMP v1/v2c/v3 pour la supervision centralisée
• IGMP v1/v2/v3 pour l'optimisation du trafic multicast
• LLDP pour la découverte automatique de la topologie
• LACP/LAG pour l'agrégation de liens
• Sécurité par adresse MAC et IP sur les ports
• Port mirroring pour l'analyse du trafic
• Protection contre les tempêtes multicast et broadcast
• Syslog pour la journalisation des événements
• NTP pour la synchronisation temporelle
• QoS IEEE 802.1p pour la priorisation du trafic

Fiabilité dans les environnements industriels sévères

Conçu pour les conditions extrêmes, le NT-4008-000-PN-M fonctionne dans une plage de température étendue de -40°C à +75°C (stockage : -40°C à +85°C) avec une humidité relative de 5 % à 95 % (sans condensation). Le boîtier métallique offre une protection IP30 et résiste aux chocs et vibrations selon les normes IEC 60068-2-27 (50 g @ 11 ms tri-axe) et IEC 60068-2-6 (2 g @ 5-500 Hz tri-axe).

Certifications industrielles et sectorielles

Le switch répond aux exigences des environnements réglementés :

• UL 121201 & CSA C22.2 No. 213 : Class I, Division 2 pour zones dangereuses
• ATEX : II 3 G Ex nA nC IIC T4 Gc (UL 20 ATEX 2433X)
• EN 50155, EN 50121, EN 61373 : applications ferroviaires
• ABS Type approval : installations maritimes
• CE, FCC, RoHS : conformité européenne et environnementale

Alimentation redondante et installation flexible

Le NT-4008-000-PN-M dispose de deux entrées d'alimentation redondantes 12-58 VDC avec protection contre les inversions de polarité, garantissant la continuité de fonctionnement en cas de défaillance d'une source. Le montage sur rail DIN (support inclus) ou en panneau offre une flexibilité d'installation adaptée aux armoires et coffrets industriels.

Supervision et diagnostic

Les LED configurables indiquent l'état des liens, l'activité réseau et la vitesse des ports pour un diagnostic visuel rapide. Les contacts d'alarme configurables permettent une intégration avec les systèmes de supervision externes. L'ensemble des événements peut être journalisé via Syslog pour une traçabilité complète.

Caractéristiques techniques

• 8 ports 10/100/1000Base-TX RJ-45
• Architecture Layer 2 manageable
• Certification PROFINET PNIO v2.34 CC-B RT Class 1
• MRP manager (MRM) et client (MRC)
• Débit de commutation : 16,0 Gb/s
• Protocoles de redondance : MRP, STP, RSTP, MSTP, Ring/Chain propriétaires (<20 ms)
• SNMP v1/v2c/v3, IGMP v1/v2/v3, LLDP
• LACP/LAG, QoS IEEE 802.1p
• Serveur DHCP, NTP, Syslog
• Sécurité par adresse MAC/IP
• Alimentation redondante : 12-58 VDC avec protection contre les inversions
• Température de fonctionnement : -40°C à +75°C
• Boîtier métallique IP30
• Montage rail DIN ou panneau
• Dimensions et poids : 1156,7 g
• Garantie : 3 ans
