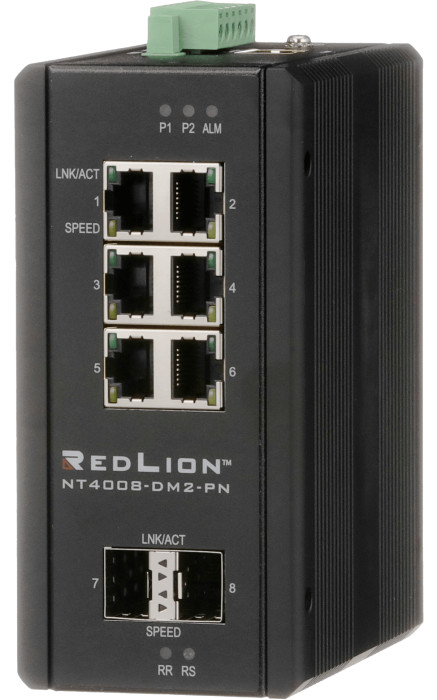

HMS Networks - N-Tron NT-4008-DM2-PN-M

Le HMS Networks - N-Tron NT-4008-DM2-PN-M combine les performances du protocole PROFINET temps réel avec la fiabilité reconnue des switches industriels N-Tron. Conçu pour les environnements industriels exigeants nécessitant l'intégration transparente d'équipements dans des réseaux PROFINET, ce switch manageable Layer 2 offre une connectivité déterministe, des fonctions avancées de redondance réseau et une résistance exceptionnelle aux conditions difficiles.

Switch PROFINET certifié pour l'automatisation industrielle

Le NT-4008-DM2-PN-M est certifié conforme aux standards PROFINET PNIO v2.34 conformance class B (CC-B), RT Class 1. Cette certification garantit une intégration directe dans les architectures PROFINET existantes en utilisant les outils de configuration et de gestion standard des automates PROFINET. Le switch peut fonctionner comme client MRP (MRC) ou manager MRP (MRM), permettant l'échange instantané de données, d'alarmes et de diagnostics à travers les outils PROFINET natifs.

Connectivité Gigabit performante

Le switch dispose de 6 ports 10/100/1000 RJ45 et de 2 slots dual mode acceptant au choix des transceivers SFP 100Base ou 1000Base, pour un total de 8 ports utilisables. Cette configuration offre une flexibilité maximale pour connecter des équipements Ethernet cuivre et des liaisons fibre optique selon les besoins. Les ports supportent le mode full ou half duplex. La technologie MDIX auto-sensing automatise la détection de vitesse et le contrôle de flux sur l'ensemble des ports pour un débit global pouvant atteindre 16,0 Gb/s.

Redondance réseau pour la continuité opérationnelle

Le NT-4008-DM2-PN-M intègre plusieurs protocoles de redondance pour maximiser la disponibilité du réseau : MRP (Media Redundancy Protocol) en mode client ou manager, STP/RSTP/MSTP (Spanning Tree Protocol), ainsi que les protocoles propriétaires N-Tron Fast Ring et Chain avec un temps de rétablissement inférieur à 20 ms en cas de rupture de liaison. La protection contre les boucles réseau est également incluse.

Fonctions de gestion et de sécurité avancées

Ce switch manageable offre un ensemble complet de fonctionnalités de supervision et de sécurité réseau :

• Serveur DHCP intégré
• SNMP v1/v2c/v3 pour la supervision à distance
• IGMP v1/v2/v3 pour la gestion du trafic multicast
• LLDP (Link Layer Discovery Protocol)
• Sécurité par adresse MAC ou IP sur les ports
• Syslog pour la journalisation des événements
• NTP pour la synchronisation temporelle
• LACP/LAG pour l'agrégation de liens
• Port mirroring pour l'analyse du trafic
• Protection contre les tempêtes Multicast et Broadcast
• QoS IEEE 802.1p pour la priorisation du trafic

Conception robuste pour environnements industriels extrêmes

Le boîtier métallique du NT-4008-DM2-PN-M est conçu pour résister aux conditions industrielles les plus difficiles. Le switch fonctionne dans une plage de température étendue de -40°C à +75°C sans ventilation forcée. Il supporte une humidité relative de 5 % à 95 % (sans condensation) et peut être installé jusqu'à 2000 mètres d'altitude.

Le switch a été testé selon les normes de choc et vibration les plus strictes :

• Vibration : IEC 60068-2-27 (50 g @ 11 ms tri-axial) et IEC 60068-2-32
• Choc : IEC 60068-2-6 (2 g @ 5-500 Hz tri-axial)

La protection contre les décharges électrostatiques (ESD) et les surtensions garantit une fiabilité à long terme dans les environnements électriquement perturbés.

Certifications industrielles et applications critiques

Le NT-4008-DM2-PN-M possède un ensemble complet de certifications pour les applications industrielles critiques :

• UL 61010 & CSA C22.2 No. 61010 : emplacements ordinaires
• UL 121201 & CSA C22.2 No. 213 : Class I, Division 2 zones dangereuses
• ATEX II 3 G Ex nA nC IIC T4 Gc : atmosphères explosibles
• EN 50155, EN 50121, EN 61373 : applications ferroviaires
• ABS Type Approval : applications maritimes embarquées
• Conformité IEEE 802.3, FCC, EMC, RoHS
• Indice de protection IP30

Alimentation redondante et flexibilité d'installation

Le switch accepte une large plage d'alimentation en courant continu de 12 à 58 VDC avec deux entrées redondantes, garantissant la continuité de fonctionnement en cas de défaillance d'une source. La protection contre les inversions de polarité évite les dommages en cas de mauvais câblage.

Le montage peut s'effectuer sur rail DIN (support inclus) ou en panneau, offrant une grande flexibilité d'intégration dans les armoires et baies industrielles. Les indicateurs LED configurables affichent l'état de liaison, l'activité et la vitesse de chaque port pour faciliter la surveillance visuelle et le diagnostic.

Supervision et diagnostics

Le switch propose un contact d'alarme configurable et la journalisation des événements via Syslog. Ces fonctions permettent l'intégration dans des systèmes de supervision centralisés et facilitent le diagnostic rapide des problèmes réseau.

Garantie et support

Le HMS Networks - N-Tron NT-4008-DM2-PN-M est couvert par une garantie de 3 ans. HMS Networks propose des services de formation technique via HMS Academy ainsi que des prestations d'ingénierie pour accompagner la configuration, la validation et le déploiement du switch dans votre infrastructure.
