HMS Networks - N-Tron 708FX2-SC

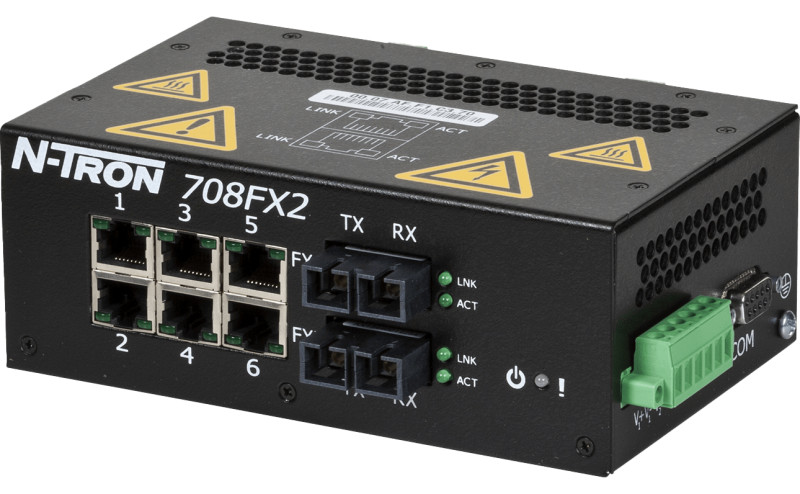

Le HMS Networks - N-Tron 708FX2-SC est un switch Ethernet industriel manageable 8 ports conçu pour interconnecter des équipements compatibles Ethernet dans des environnements industriels exigeants. Il combine connectivité cuivre et fibre optique, offrant 6 ports 10/100BaseTX RJ-45 et 2 ports fibre optique multimode 100BaseFX avec connecteurs SC (portée 2 km). Son boîtier métallique durci sur rail DIN, sa large plage de température de fonctionnement et ses certifications industrielles en font un équipement adapté aux installations soumises à des contraintes environnementales sévères.

Architecture réseau et connectivité

Le 708FX2-SC dispose de 6 ports cuivre 10/100BaseTX avec auto-négociation duplex et Auto-MDIX, configurables automatiquement ou manuellement selon les besoins. Les 2 ports fibre optique multimode 100BaseFX utilisent des connecteurs SC et permettent des liaisons jusqu'à 2 km, idéales pour étendre le réseau sur de longues distances ou dans des environnements soumis à des interférences électromagnétiques. La technologie store-and-forward garantit la performance des transmissions.

Fonctionnalités de gestion avancées

Ce switch manageable offre une gestion complète via navigateur web, permettant la configuration de fonctions avancées : SNMP v1/v2/v3, VLANs, Quality of Service (QoS), agrégation de ports (port trunking), port mirroring, IGMP snooping automatique, RSTP (Rapid Spanning Tree Protocol), ainsi que le contrôle des tempêtes broadcast/multicast et la limitation de débit par port (ingress/egress rate limiting). Le serveur DHCP intégré assigne automatiquement les adresses IP et prend en charge les options DHCP 82 (relay), 61 et le basculement IP.

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé, supportant jusqu'à 8 000 adresses MAC. Cette fonctionnalité restreint l'accès réseau aux équipements autorisés, renforçant la protection contre les intrusions et les accès non autorisés.

Redondance N-Ring et supervision

La technologie propriétaire N-Ring permet de constituer des topologies en anneau redondant avec un temps de rétablissement d'environ 30 ms en cas de défaillance d'un lien. Le switch peut fonctionner comme membre ou gestionnaire d'anneau (ring manager), offrant diagnostics complets et surveillance de l'état de l'anneau via interface web. Le N-Ring supporte jusqu'à 250 switches N-Tron manageable dans un même anneau. Le logiciel N-View pour Windows permet la supervision à distance de l'ensemble du réseau. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état du N-Ring. Un contact d'alarme configurable est également disponible.

Fiabilité et conception industrielle

Le boîtier métallique durci sur rail DIN (dimensions : 58 mm x 152 mm x 97 mm) assure une installation robuste. Le switch intègre deux entrées d'alimentation redondantes 10-30 VDC avec protection contre les inversions de polarité, et des diodes de protection ESD et contre les surtensions sur tous les ports. Il résiste à des chocs de 200g @ 10ms et à des vibrations de 50g (5-200Hz, triaxial). La plage de température de fonctionnement s'étend de -40 °C à +85 °C.

Certifications industrielles

Le HMS Networks - N-Tron 708FX2-SC est certifié UL/cUL Class I, Division 2, Groups A–D, T4A pour les environnements dangereux, ATEX II 3 G Ex nC, ainsi que ABS et DNV Type-Approved pour les applications maritimes. Il est conforme à la norme IEEE 1613 pour les postes électriques et possède les certifications CE, FCC et RoHS. Indice de protection IP20. MTBF supérieur à 2 millions d'heures. Garantie 3 ans.

• 6 ports cuivre 10/100BaseTX RJ-45 avec auto-négociation et Auto-MDIX
• 2 ports fibre optique multimode 100BaseFX SC, portée 2 km
• Gestion avancée : SNMP v1/v2/v3, VLANs, QoS, RSTP, IGMP snooping, port mirroring, port trunking
• Serveur DHCP intégré avec options 82, 61 et basculement IP
• Filtrage MAC par port (jusqu'à 8 000 adresses MAC)
• Technologie N-Ring : temps de rétablissement ~30 ms, jusqu'à 250 switches par anneau
• Supervision via N-View pour Windows, LED et contact d'alarme configurables
• Alimentation redondante 10-30 VDC avec protection contre les inversions de polarité
• Protection ESD et surtensions sur tous les ports
• Boîtier métallique durci, montage rail DIN
• Température de fonctionnement : -40 °C à +85 °C
• Résistance aux chocs (200g @ 10ms) et vibrations (50g, 5-200Hz, triaxial)
• Certifications : UL/cUL Class I Div 2, ATEX II 3 G Ex nC, ABS/DNV, IEEE 1613, CE, FCC, RoHS
• MTBF > 2 millions d'heures, garantie 3 ans
