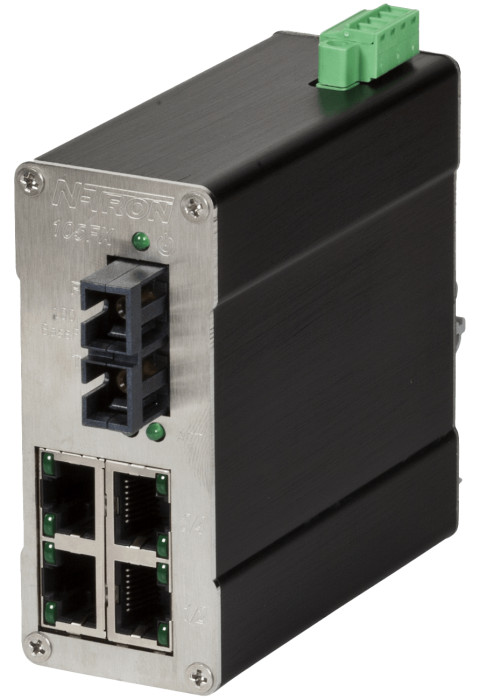

HMS Networks - N-Tron 105FXE-SC-80-MDR

Switch Ethernet industriel 5 ports avec liaison fibre optique longue distance

Le switch N-Tron 105FXE-SC-80-MDR offre une solution de connectivité Ethernet industrielle non manageable pour relier des équipements sur de grandes distances. Conçu pour des applications d'acquisition de données, de contrôle et d'E/S Ethernet, ce switch plug-and-play associe quatre ports cuivre 10/100Base-TX RJ45 avec auto-négociation et un port fibre optique 100Base-FX monomode SC d'une portée de 80 km sans répéteur. Son boîtier métallique compact (89 × 38 × 90 mm) avec clip de fixation sur rail DIN 35 mm garantit une installation simple dans les armoires industrielles.

Architecture non manageable plug-and-play

Le 105FXE-SC-80-MDR fonctionne en mode store-and-forward pour assurer une communication à pleine vitesse avec un débit maximal de 1 Gb/s agrégé et un temps de disponibilité élevé. La commutation de niveau 2 élimine les collisions réseau et augmente la bande passante disponible. Le switch supporte jusqu'à 2 000 adresses MAC, ce qui permet de l'intégrer dans des architectures réseau avancées sans configuration manuelle. Les quatre ports RJ45 bénéficient d'une auto-négociation de vitesse (10/100 Mbps) et d'un contrôle de flux automatique. Des LED de statut indiquent l'état de liaison, l'activité de chaque port et la présence d'alimentation.

Liaison fibre optique longue distance 80 km

Le port fibre optique 100Base-FX monomode avec connecteur SC duplex permet de franchir des distances jusqu'à 80 kilomètres sans répéteur ni équipement actif intermédiaire. Cette caractéristique convient particulièrement aux installations industrielles étendues, aux infrastructures de transport, aux réseaux d'utilités (eau, énergie) ou aux sites géographiquement dispersés nécessitant une liaison réseau fiable et immune aux interférences électromagnétiques.

Conception durcie pour environnements industriels sévères

Le boîtier métallique IP20 assure une protection mécanique adaptée aux contraintes industrielles. Le switch fonctionne sur une plage de température étendue de -40 à +70 °C et supporte une humidité relative de 10 à 95 % (sans condensation). Il tolère une altitude maximale d'installation de 3 048 mètres. La conformité IEEE 802.3 et les certifications UL Classe I Division 2, CE, EN 50155 (ferroviaire) et ABS (maritime) attestent de sa robustesse dans des environnements exigeants. Le MTBF dépasse 2 millions d'heures.

Alimentation redondante et protection électrique

Le switch intègre deux entrées d'alimentation continue redondantes (10-30 VDC) pour garantir la continuité de service en cas de défaillance d'une source. Une protection contre l'inversion de polarité évite les dommages lors du raccordement. Tous les ports RJ45 disposent d'une protection contre les décharges électrostatiques (ESD) et les surtensions. Le switch est fabriqué aux États-Unis et bénéficie d'une garantie constructeur de 3 ans.

Spécifications techniques principales

• Ports : 4 ports RJ45 10/100Base-TX auto-négociation + 1 port fibre 100Base-FX SC monomode 80 km
• Débit agrégé : jusqu'à 1,0 Gb/s
• Méthode de commutation : store-and-forward
• Adresses MAC : 2 000
• Boîtier : métallique, IP20, dimensions 89 × 38 × 90 mm
• Montage : rail DIN 35 mm (clip métallique fourni)
• Alimentation : 10-30 VDC, redondante, protection inversion polarité
• Température de fonctionnement : -40 à +70 °C
• Humidité relative : 10 à 95 % (sans condensation)
• Altitude maximale : 3 048 m
• Certifications : CE, UL Classe I Div. 2, EN 50155, ABS, FCC, RoHS
• MTBF : > 2 000 000 heures
• Poids : 770 g
• Garantie : 3 ans
