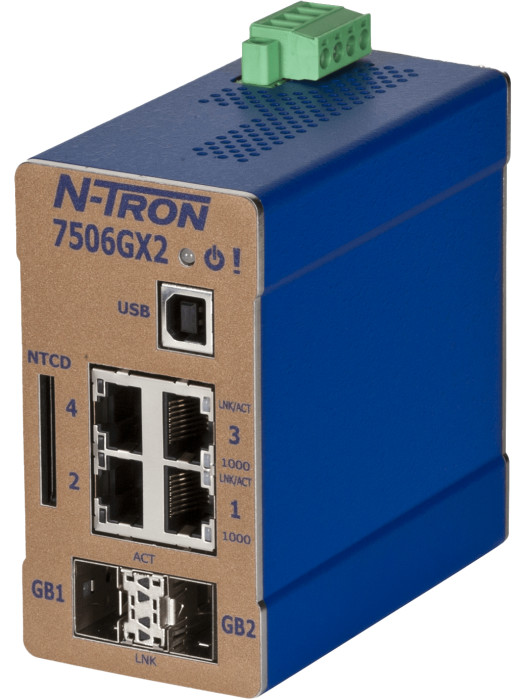

HMS Networks - N-Tron 7506GX2-SX

Switch Ethernet Gigabit manageable industriel pour infrastructures critiques

Le switch N-Tron 7506GX2-SX déploie une connectivité Gigabit manageable dans les environnements industriels, ferroviaires et distants exigeants. Livré avec deux modules optiques multimode SX préinstallés, il combine ports cuivre auto-configurables et liaisons fibre pour une redondance réseau optimale. L'administration web intuitive et le protocole N-Ring garantissent une haute disponibilité avec un temps de cicatrisation inférieur à 30 millisecondes.

Architecture réseau 6 ports avec uplinks Gigabit fibre

• 4 ports 10/100/1000BaseTX RJ45 auto-sensing (duplex, MDIX, vitesse)
• 2 emplacements SFP Gigabit avec modules NTSFP-SX 1000BaseSX multimode LC préinstallés
• Distance de transmission fibre : 550 mètres (multimode)
• Total 6 ports pour une architecture en étoile ou anneau

Gestion et supervision réseau avancées

• Administration via navigateur web pour configuration simplifiée
• Protocoles SNMP v1/v2/v3 pour intégration dans systèmes de supervision
• VLAN, Quality of Service (QoS), port trunking et port mirroring
• Auto-IGMP snooping, RSTP pour redondance standard
• Contrôle tempête broadcast/multicast, limitation débit par port (ingress/egress)
• Serveur DHCP intégré avec options 82 (relay), 61 et IP fallback
• Logiciel N-View™ (Windows) pour supervision à distance
• Indicateurs LED bicolores configurables (alarme contact, défaut alimentation, état N-Ring)

Technologie N-Ring pour réseaux redondants à haute disponibilité

• Temps de cicatrisation réseau : ~30 millisecondes
• Capacité anneau : jusqu'à 250 switches N-Tron manageables
• Fonction membre ou gestionnaire d'anneau (ring manager/member)
• Diagnostics complets et état de santé de l'anneau via navigateur
• Compatible STP et RSTP pour interopérabilité multi-fabricants

Sécurité réseau renforcée

• Filtrage MAC par port pour sécurité accrue
• Capacité mémoire : jusqu'à 4000 adresses MAC
• Protection ESD et diodes anti-surtension sur tous les ports

Conception industrielle durcie pour environnements extrêmes

• Boîtier acier renforcé : 9,6 cm × 5,1 cm × 9,9 cm
• Température de fonctionnement : -40 °C à +80 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Résistance vibrations : 50g, 5-200 Hz, triaxial
• Résistance chocs : 200g @ 10ms
• Altitude maximale d'installation : 3048 mètres
• MTBF : supérieur à 2 millions d'heures
• Montage rail DIN 35 mm (support fourni)
• Indice de protection : IP20

Alimentation redondante et fiabilité électrique

• Tension d'entrée : 10-49 VDC (plage étendue)
• Double entrée d'alimentation pour redondance
• Protection contre inversion de polarité

Certifications pour zones à risques

• UL/cUL Class I Division 2 Groups A–D (T4)
• Conformité ANSI/ISA 12.12.01-2007
• Certification GOST-R
• Marquages CE, FCC, RoHS

Contenu de la livraison

• Switch N-Tron 7506GX2-SX
• 2 modules SFP NTSFP-SX multimode (connecteurs LC) préinstallés
• Support de montage rail DIN
• Garantie constructeur : 3 ans
