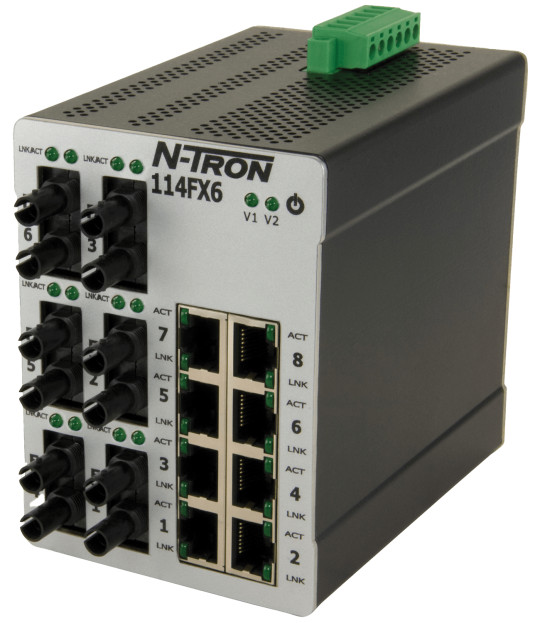

HMS Networks - N-Tron 114FX6-ST

Le switch Ethernet industriel HMS Networks - N-Tron 114FX6-ST offre une solution de connectivité robuste pour les applications industrielles nécessitant des liaisons cuivre et fibre optique. Conçu pour les environnements exigeants, ce switch non administrable plug-and-play combine simplicité de mise en œuvre et performances élevées pour les réseaux de données industrielles, les systèmes de contrôle et les architectures Ethernet I/O.

Architecture réseau cuivre et fibre

Le switch HMS Networks - N-Tron 114FX6-ST dispose de 8 ports 10/100BaseTX RJ-45 avec détection automatique de la vitesse, du mode duplex et fonction MDIX. Ces ports cuivre assurent la connectivité locale des équipements industriels avec commutation Ethernet full/half duplex. Le switch intègre également 6 ports 100BaseFX multimode avec connecteurs ST, permettant des liaisons fibre optique jusqu'à 2 km sans répéteur. Cette combinaison cuivre-fibre offre flexibilité et évolutivité pour les architectures réseau étendues.

Technologie de commutation Layer 2

La technologie store-and-forward assure une communication à vitesse de ligne complète avec un débit élevé et un temps d'arrêt minimal. Le switch élimine les collisions réseau et permet la montée en débit des installations existantes. La négociation automatique de la vitesse et du contrôle de flux sur les ports RJ-45 simplifie l'intégration. Le switch prend en charge jusqu'à 8 000 adresses MAC, autorisant des architectures réseau complexes.

Fiabilité industrielle

Le boîtier métallique compact (10,8 × 7,9 × 11,5 cm) se monte sur rail DIN 35 mm et offre un indice de protection IP30. Le switch fonctionne sur une plage de température étendue de -40 à +80 °C et accepte une humidité relative de 5 à 95 % sans condensation. Les entrées d'alimentation CC redondantes (10-49 VCC) renforcent la disponibilité. Tous les ports RJ-45 intégrés bénéficient d'une protection ESD et contre les surtensions. Le MTBF dépasse 2 millions d'heures.

Supervision visuelle et certifications

Des indicateurs LED affichent l'état de liaison et l'activité de chaque port ainsi que le statut d'alimentation. Le switch est conforme IEEE 802.3 et certifié UL Class I Division 2, CE, FCC, RoHS et ABS Type Approval pour applications maritimes. Il résiste à des chocs de 200 g à 10 ms et à des vibrations de 50 g (5-200 Hz, triaxial). L'altitude maximale d'installation est de 3 048 m.

Applications

• Réseaux de données industrielles et contrôle-commande
• Systèmes Ethernet I/O et acquisition de données
• Liaisons fibre optique longue distance (jusqu'à 2 km)
• Architectures industrielles à température étendue (-40 à +80 °C)
• Installations nécessitant connectivité cuivre et fibre

Caractéristiques techniques principales

• 8 ports 10/100BaseTX RJ-45 avec auto-négociation duplex, vitesse et MDIX
• 6 ports 100BaseFX multimode ST (portée 2 km)
• Technologie store-and-forward, commutation Layer 2 full/half duplex
• Support jusqu'à 8 000 adresses MAC
• Alimentation redondante 10-49 VCC
• Boîtier métallique IP30 montage rail DIN 35 mm
• Température de fonctionnement : -40 à +80 °C
• Humidité relative : 5 à 95 % sans condensation
• Protection ESD et surtensions sur ports RJ-45
• Indicateurs LED par port (liaison, activité, alimentation)
• Certifications UL Class I Division 2, CE, FCC, RoHS, ABS Type Approval
• MTBF > 2 millions d'heures
• Garantie 3 ans
