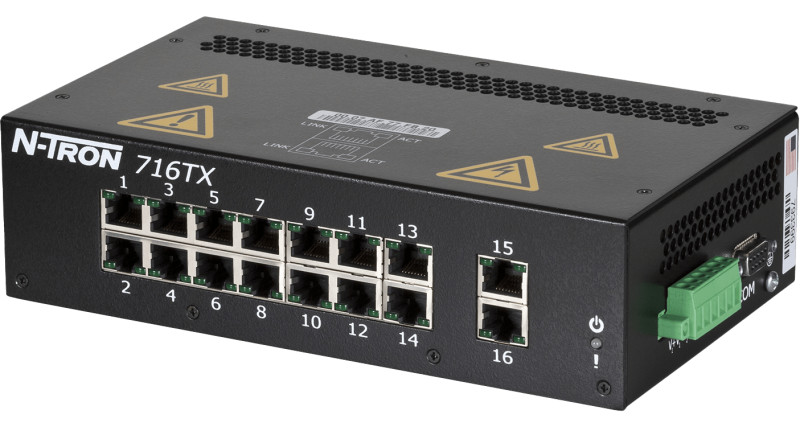

HMS Networks - N-Tron 716TX

Le switch manageable industriel HMS Networks - N-Tron 716TX associe robustesse et fonctions de gestion avancées pour les environnements contraignants. Intégrant 16 ports 10/100BaseTX RJ-45 et la technologie N-Ring propriétaire avec un temps de cicatrisation d'environ 30 ms, il garantit haute disponibilité et supervision complète des infrastructures Ethernet industrielles.

Architecture et performances réseau

Le 716TX repose sur une architecture store-and-forward délivrant des performances optimales sur l'ensemble de ses 16 ports cuivre 10/100BaseTX RJ-45. Chaque port dispose de la détection automatique duplex et MDIX, ainsi que d'une configuration automatique de la vitesse maximale (paramétrage manuel également possible). Le switch assure un débit de ligne sur tous les ports 10/100BaseTX, garantissant des échanges de données fluides même sous charge élevée.

Redondance et haute disponibilité

La technologie N-Ring propriétaire offre un temps de cicatrisation d'environ 30 ms et supporte jusqu'à 250 switches managés N-Tron au sein d'un même anneau. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défaillances et l'état de santé de l'anneau via interface web. Le 716TX prend également en charge les protocoles STP et RSTP pour des architectures redondantes standards.

Fonctions de gestion avancées

Le switch propose une interface de configuration web complète ainsi que les protocoles SNMP v1, v2 et v3 pour l'intégration dans les systèmes de supervision réseau. Les fonctionnalités de gestion incluent :

• Configuration de VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux critiques
• Agrégation de ports (port trunking) pour accroître la bande passante
• Mirroring de ports pour l'analyse de trafic
• IGMP snooping automatique pour l'optimisation du multicast
• Limitation du débit entrant et sortant par port (ingress/egress rate limiting)
• Contrôle des tempêtes broadcast et multicast

Sécurité réseau renforcée

Le 716TX intègre un filtrage d'adresses MAC par port supportant jusqu'à 8 000 adresses MAC, offrant un niveau de sécurité élevé sur les connexions réseau. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état du N-Ring.

Serveur DHCP intégré

Le switch embarque un serveur DHCP pour l'attribution automatique d'adresses IP aux équipements connectés. Il prend en charge les options DHCP 82 (relay), 61 et le mécanisme de repli IP (IP fallback), simplifiant le déploiement de nouveaux dispositifs sur le réseau.

Supervision et diagnostic à distance

Le logiciel N-View (Windows) permet la supervision à distance de l'état du switch, facilitant la maintenance préventive et le dépannage. Un contact d'alarme configurable peut être paramétré pour signaler les événements critiques.

Construction robuste pour environnements industriels

Le boîtier métallique durci (dimensions : 58 mm × 211 mm × 122 mm) est conçu pour le montage sur rail DIN et résiste aux environnements industriels sévères. Le switch affiche des performances exceptionnelles en termes de chocs (200g @ 10ms) et vibrations (50g, 5-200 Hz, triaxial). Il fonctionne de -40 °C à +70 °C et tolère une humidité relative de 5 % à 95 % (sans condensation). Altitude d'installation maximale : 3 048 mètres.

Alimentation redondante et protections électriques

Le 716TX accepte une alimentation redondante 10-30 VDC avec protection contre les inversions de polarité. Tous les ports bénéficient de diodes de protection ESD et contre les surtensions. Le MTBF dépasse 2 millions d'heures.

Certifications et conformité

Le switch répond aux exigences de la norme IEEE 1613 et dispose des certifications UL/cUL selon UL 1604, ANSI/ISA 12.12.01-2007 Classe I Division 2 Groupes A–D (T4A) pour les environnements dangereux, ainsi que des marquages CE, FCC, RoHS et GOST-R. Indice de protection : IP20.

Garantie et origine

Garantie constructeur 3 ans. Fabriqué aux États-Unis d'Amérique. Poids net : 2 041 g.
