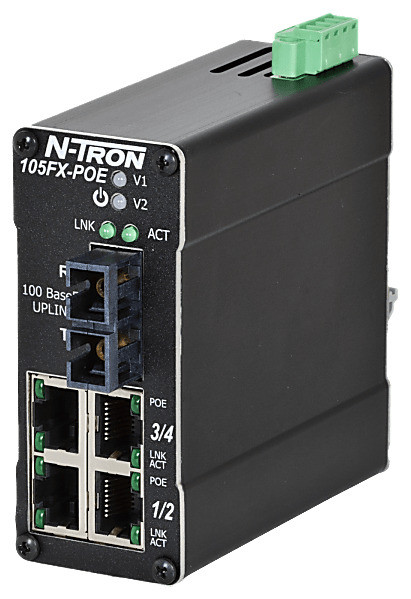

HMS Networks - N-Tron 105FXE-SC-80-POE

Le switch industriel N-Tron 105FXE-SC-80-POE associe connectivité fibre longue distance et alimentation Power over Ethernet dans un format compact monté sur rail DIN. Conçu pour les environnements industriels exigeants, ce switch non manageable plug-and-play simplifie le déploiement de caméras, points d'accès sans fil et équipements PoE en supprimant le besoin de câblage électrique dédié.

Configuration des ports et connectique

• 4 ports 10/100BaseTX PoE RJ-45 auto-sensing duplex avec détection automatique de la vitesse, du duplex et du MDIX
• 1 port fibre 100BaseFX singlemode avec connecteur SC pour des liaisons jusqu'à 80 km
• Architecture full/half duplex sur tous les ports RJ-45 grâce à la technologie Ethernet switching
• Prise en charge de jusqu'à 2 000 adresses MAC pour des architectures réseau complexes

Alimentation Power over Ethernet (PoE)

• 15,4 W par port PoE (13 W délivrés au niveau du PD)
• Détection automatique des équipements PoE connectés conformément à la norme IEEE 802.3af
• Protection contre les défauts : désactivation de l'alimentation PoE en cas d'erreur sur un port, maintien de la transmission de données et protection des équipements
• Alimentation de caméras IP, points d'accès sans fil et terminaux PoE sans câblage électrique supplémentaire

Fibre optique longue portée

• Port 100BaseFX singlemode avec connecteur SC
• Portée de 80 km pour des liaisons fibre étendues entre bâtiments ou sites distants
• Uplink fibre selon les standards industriels pour des communications sur de longues distances

Fonctionnalités de commutation automatique

• Auto-négociation de la vitesse et du flow control sur les ports RJ-45
• Détection automatique du duplex et de la vitesse de connexion
• Auto-MDIX sur tous les ports cuivre RJ-45
• Technologie switching éliminant les collisions réseau et maximisant le débit

Robustesse et fiabilité industrielle

• Température de fonctionnement de -40 °C à +85 °C
• Entrées d'alimentation redondantes 46-49 VDC pour une disponibilité accrue
• Protection contre les surtensions sur les entrées d'alimentation
• Protection ESD sur les connecteurs RJ-45
• Protection contre les inversions de polarité
• MTBF supérieur à 2 millions d'heures
• Boîtier métallique durci pour montage sur rail DIN 35 mm avec bride de fixation fournie
• Dimensions compactes : 9,7 cm × 3,8 cm × 9,0 cm

Indications visuelles et diagnostic

• LED de statut indiquant l'état de connexion, l'activité des ports, le statut PoE et les défauts d'alimentation
• Diagnostic visuel rapide du fonctionnement du switch et de l'état de chaque port

Certifications et conformité

• IEEE 802.3 et IEEE 802.3af (PoE)
• UL Classe I, Division 2 pour zones à risque
• Certification CE
• ABS et DNV pour applications maritimes
• EN 50155, EN 50121, EN 61373 pour applications ferroviaires
• Protection IP20
• Garantie 3 ans

Applications typiques

• Connexion de caméras IP et systèmes de vidéosurveillance sur de longues distances
• Déploiement de points d'accès sans fil dans des environnements industriels
• Infrastructures ferroviaires, maritimes et zones dangereuses (Classe I, Division 2)
• Réseaux de contrôle industriel nécessitant une connectivité fibre étendue
• Installations dans les secteurs de l'énergie, eau/eaux usées, transport et infrastructure
• Mise à niveau de réseaux existants avec PoE sans modification du câblage électrique
