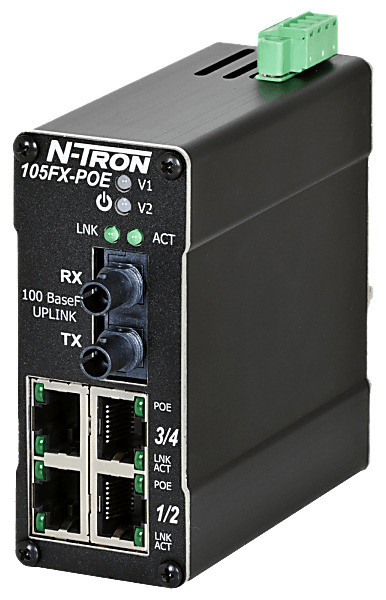

HMS Networks - N-Tron 105FXE-ST-80-POE-MDR

Switch industriel 5 ports avec PoE et liaison fibre optique longue distance pour environnements exigeants

Le switch N-Tron 105FXE-ST-80-POE-MDR associe connectivité Ethernet cuivre PoE et liaison fibre optique longue portée dans un boîtier compact durci pour installations industrielles. Cette solution plug-and-play élimine le besoin de câblage électrique complexe en alimentant directement les équipements PoE (caméras, points d'accès sans fil) tout en garantissant une transmission de données fiable sur de longues distances grâce à sa liaison fibre singlemode de 80 kilomètres.

Architecture réseau et connectivité

Le switch dispose de quatre ports 10/100Base-TX RJ45 auto-négociés (duplex, vitesse, MDIX) avec fonction PoE intégrée délivrant 15,4 watts par port (13 watts au PD), conformes à la norme IEEE 802.3af. Un cinquième port 100Base-FX singlemode équipé de connecteurs ST assure la liaison fibre optique sur une distance maximale de 80 kilomètres. L'architecture non manageable garantit une mise en œuvre immédiate sans configuration préalable.

Alimentation redondante et protection électrique

Deux entrées d'alimentation DC redondantes (46-49 VDC) assurent la continuité de service en cas de défaillance d'une source. Le switch intègre une protection contre les surtensions sur les entrées d'alimentation et une protection ESD sur les ports RJ45. En cas de détection d'un défaut sur un port PoE, le switch désactive automatiquement l'alimentation du port concerné tout en maintenant la transmission de données et en préservant l'intégrité des équipements connectés.

Performances réseau et supervision visuelle

Le switch prend en charge jusqu'à 2 000 adresses MAC et offre une capacité de traitement allant jusqu'à 1,0 Gb/s. Des indicateurs LED affichent en temps réel l'état de connexion, l'activité des ports, le statut PoE et les défaillances d'alimentation. L'auto-négociation de la vitesse et du contrôle de flux sur les ports RJ45 optimise les performances réseau.

Construction industrielle et conformité

Conçu dans un boîtier métallique durci de dimensions compactes (9,7 × 3,8 × 9,0 cm), le switch se monte sur rail DIN 35 mm via un clip métallique fourni. Il fonctionne de -40 °C à +85 °C avec une humidité relative de 10 à 95 % (non condensante) et supporte une altitude d'installation jusqu'à 3 048 mètres. Le MTBF dépasse 2 millions d'heures.

Certifications pour secteurs réglementés

Le 105FXE-ST-80-POE-MDR est conforme aux normes IEEE 802.3 et 802.3af. Il est certifié UL Classe I Division 2, CE, FCC, RoHS et dispose des homologations DNV maritime, EN 50155, EN 50121 et EN 61373 ferroviaire. L'indice de protection IP20 le destine aux installations en armoires ou locaux techniques.

Applications types

• Surveillance vidéo industrielle avec caméras IP PoE sur sites distants
• Interconnexion de bâtiments industriels via fibre optique longue distance
• Infrastructures ferroviaires, maritimes et pétrolières/gazières
• Réseaux de contrôle en environnements extrêmes (-40 °C à +85 °C)
• Alimentation et connectivité de points d'accès WiFi industriels
• Automatisation d'usines, centrales électriques et installations de traitement d'eau
