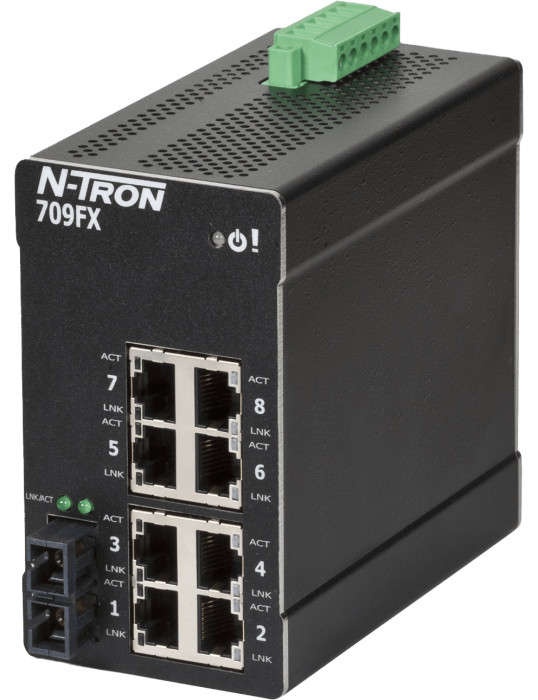

HMS Networks - N-Tron 709FX-SC

Le HMS Networks - N-Tron 709FX-SC est un switch Ethernet industriel manageable 9 ports conçu pour les environnements difficiles nécessitant connectivité cuivre et fibre optique. Certifié IEEE 1613, UL Class I Division 2 et GOST-R, ce switch offre des fonctionnalités avancées de gestion réseau avec technologie de redondance N-Ring pour une disponibilité maximale dans les applications industrielles critiques.

Configuration des ports

Le switch dispose de 8 ports 10/100Base-TX RJ45 auto-MDIX avec détection automatique duplex et vitesse, configurables pour un fonctionnement optimal. Le port fibre 100Base-FX multimode avec connecteur SC permet des liaisons jusqu'à 2 km, idéal pour interconnecter des équipements distants ou créer des architectures redondantes.

Redondance N-Ring et disponibilité réseau

La technologie propriétaire N-Ring offre un temps de reconvergence de ~30 ms en cas de rupture de lien, avec capacité d'extension jusqu'à 250 switches N-Tron dans un anneau unique. Le switch peut fonctionner comme Ring Manager (gestionnaire) ou Ring Member (membre), fournissant diagnostics complets et état de santé de l'anneau via interface web. Support également des protocoles STP et RSTP pour compatibilité multi-constructeurs.

Fonctionnalités de gestion avancées

Le 709FX-SC intègre un ensemble complet de fonctions administrables :

• SNMP v1/v2/v3 pour supervision centralisée
• VLAN pour segmentation du trafic
• Quality of Service (QoS) pour priorisation des flux critiques
• Port trunking pour agrégation de bande passante
• Port mirroring pour analyse du trafic
• IGMP snooping automatique pour optimisation du multicast
• Contrôle tempête broadcast/multicast
• Limitation débit par port (ingress/egress)
• Serveur DHCP intégré avec options 82, 61 et IP fallback

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port supporte jusqu'à 8 000 adresses MAC, offrant un contrôle granulaire des accès réseau. Les LED configurables permettent de signaler visuellement les défaillances d'alimentation et l'état N-Ring. Le logiciel N-View pour Windows assure la supervision à distance des équipements.

Construction industrielle robuste

Boîtier métallique durci au format DIN-rail (109 × 61 × 117 mm), conçu pour les contraintes industrielles sévères :

• Plage de température étendue : -40 °C à +70 °C
• Résistance aux chocs : 200g à 10 ms
• Résistance aux vibrations : 50g, 5-200 Hz, triaxial
• Humidité relative : 5 % à 95 % sans condensation
• Altitude maximale d'installation : 3048 m
• MTBF supérieur à 2 millions d'heures
• Protection IP20

Alimentation redondante et protection

Entrée d'alimentation redondante 10-49 VDC avec protection contre les inversions de polarité. Diodes de protection ESD et surtension sur tous les ports pour fiabilité maximale dans les environnements électriquement perturbés.

Certifications et conformité

Le switch répond aux exigences strictes des installations industrielles et zones à risques :

• IEEE 1613 (équipements de sous-stations électriques)
• UL/cUL Listed to UL 508
• ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A–D (T4) pour atmosphères explosibles
• CE, FCC, RoHS
• GOST-R (certification russe)

Applications types

Le N-Tron 709FX-SC s'adresse aux infrastructures industrielles nécessitant connectivité hybride cuivre/fibre et haute disponibilité : automatisation d'usine, contrôle-commande de process, sous-stations électriques, équipements de production d'énergie, infrastructures de transport, applications pétrole et gaz, traitement de l'eau.

Garantie et support

Garantie constructeur 3 ans. Fabriqué aux États-Unis. Support technique disponible via réseau mondial de distributeurs certifiés HMS Networks.
