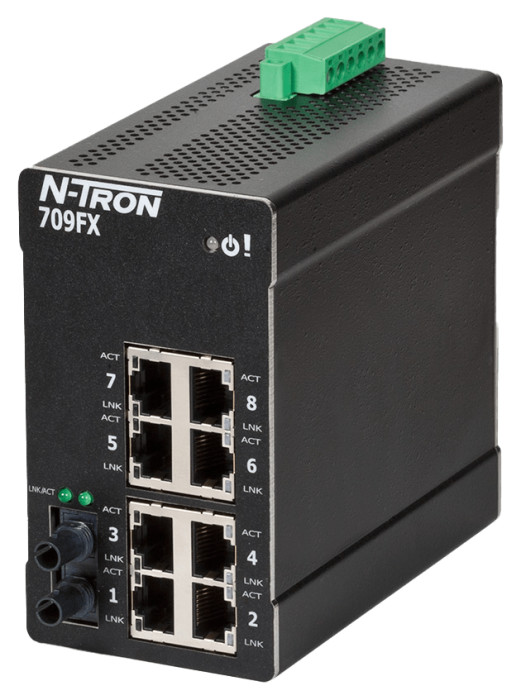

HMS Networks - N-Tron 709FX-ST

Le switch manageable industriel HMS Networks - N-Tron 709FX-ST offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Avec ses 8 ports cuivre 10/100BaseTX et son port fibre optique multimode 100BaseFX à connecteur ST (portée 2 km), ce switch 9 ports allie performance et flexibilité pour connecter et gérer vos équipements Ethernet en milieu difficile.

Connectivité cuivre et fibre optique

Le 709FX-ST dispose de 8 ports 10/100BaseTX RJ45 auto-détectant le mode duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. Le port fibre optique multimode 100BaseFX à connecteur ST offre une portée de 2 km, idéale pour étendre votre réseau sur des distances importantes tout en bénéficiant de l'immunité aux interférences électromagnétiques.

Fonctions de gestion avancées

Ce switch manageable se configure facilement via navigateur web. Il prend en charge :

• SNMP v1/v2/v3 pour la supervision réseau
• VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux
• Port trunking et port mirroring
• IGMP snooping automatique
• RSTP (Rapid Spanning Tree Protocol)
• Contrôle des tempêtes broadcast/multicast
• Limitation du débit par port (ingress/egress)

Technologie N-Ring pour redondance ultra-rapide

La technologie propriétaire N-Ring d'HMS Networks garantit un temps de rétablissement d'environ 30 ms en cas de défaillance. Le switch 709FX-ST peut fonctionner comme membre ou gestionnaire d'anneau, supportant jusqu'à 250 switches managés N-Tron dans un même anneau. Le gestionnaire d'anneau fournit des diagnostics complets et l'état de santé de l'anneau via interface web.

Sécurité renforcée

Le 709FX-ST intègre un filtrage d'adresses MAC par port avec support jusqu'à 8 000 adresses MAC, offrant un niveau élevé de sécurité pour vos connexions réseau.

Serveur DHCP intégré

Le switch dispose d'un serveur DHCP pour l'attribution automatique d'adresses IP, incluant le relais DHCP Option 82, Option 61 et IP fallback.

Supervision et surveillance

Le logiciel N-View pour Windows permet la supervision à distance du switch. Les indicateurs LED configurables signalent l'état d'alimentation et le statut N-Ring. Une alarme configurable via contact peut être paramétrée.

Conception durcie pour environnements industriels

Le boîtier métallique sur rail DIN (dimensions 109,2 × 61 × 116,8 mm) résiste aux chocs (200 g à 10 ms) et vibrations (50 g, 5-200 Hz, triaxial). La plage de température de fonctionnement s'étend de -40 °C à +70 °C, avec une humidité relative de 5 à 95 % (sans condensation).

Alimentation redondante et protection électrique

Le switch accepte une alimentation redondante 10-49 VDC avec protection contre l'inversion de polarité. Tous les ports bénéficient de diodes de protection ESD et contre les surtensions.

Certifications et conformité

Le 709FX-ST est certifié :

• UL/cUL selon UL 508
• ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A–D (T4) pour zones dangereuses
• IEEE 1613
• CE, FCC, RoHS
• GOST-R

Avec un MTBF supérieur à 2 millions d'heures et une garantie de 3 ans, le HMS Networks - N-Tron 709FX-ST représente une solution fiable pour vos infrastructures réseau industrielles.

Caractéristiques techniques

• 9 ports : 8x 10/100BaseTX RJ45 + 1x 100BaseFX ST multimode
• Portée fibre optique : 2 km
• Redondance : N-Ring (~30 ms), STP, RSTP
• Gestion : SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Sécurité : filtrage MAC (8 000 adresses)
• Serveur DHCP avec Options 82, 61 et IP fallback
• Alimentation : 10-49 VDC redondante
• Température : -40 °C à +70 °C
• Montage : rail DIN (IP20)
• Garantie : 3 ans
