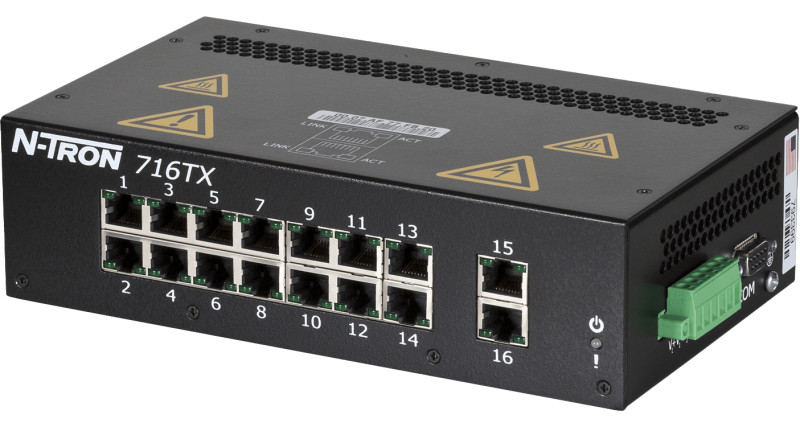

HMS Networks - N-Tron 716TX-HV

Le switch manageable industriel HMS Networks N-Tron 716TX-HV (référence 716TX-HV) offre une solution robuste pour connecter et administrer des équipements Ethernet en environnement industriel exigeant. Ce switch 16 ports délivre des performances fiables et une immunité au bruit supérieure, adapté aux applications nécessitant résistance aux chocs et vibrations élevées.

Architecture réseau manageable

Le 716TX-HV intègre des fonctions d'administration réseau complètes, configurables via interface web et protocole SNMP v1/v2/v3. Il supporte VLAN, QoS (Quality of Service), agrégation de liens (port trunking), port mirroring, IGMP snooping et RSTP pour une gestion fine du trafic et de la disponibilité. Le filtrage d'adresses MAC par port (jusqu'à 8 000 adresses) renforce la sécurité des connexions réseau.

Redondance N-Ring pour haute disponibilité

La technologie N-Ring propriétaire HMS Networks assure une récupération rapide en cas de rupture de lien, avec un temps de guérison inférieur à 30 ms. Le 716TX-HV peut fonctionner en membre ou gestionnaire de boucle N-Ring, supportant jusqu'à 250 switches N-Tron managés dans une même topologie. Le gestionnaire de boucle fournit des diagnostics de défaut complets et l'état de santé de la boucle via navigateur web.

Configuration et supervision simplifiées

Le switch dispose d'un serveur DHCP intégré pour l'attribution automatique d'adresses IP, incluant DHCP Option 82 relay, Option 61 et IP fallback. Les indicateurs LED sont configurables pour signaler défaillance d'alimentation et état du N-Ring. Le logiciel N-View (Windows) permet la supervision à distance des switches déployés.

Connectivité cuivre 10/100BaseTX

Le 716TX-HV est équipé de 16 ports RJ-45 10/100BaseTX auto-négociés en duplex et MDIX. Chaque port opère à vitesse filaire (wire speed) en modes 10 ou 100 Mbit/s, avec configuration par défaut automatique ou paramétrage manuel si requis. La technologie store-and-forward garantit l'intégrité des trames commutées.

Spécifications électriques et mécaniques

• Alimentation : 40-160 VDC (entrée redondante avec protection d'inversion de polarité)
• Diodes de protection ESD et surtensions sur tous les ports
• Boîtier métallique renforcé pour montage sur rail DIN (support inclus)
• Dimensions : 58,4 mm (L) × 210,8 mm (l) × 121,9 mm (H)
• Poids : 2 038,5 g
• Indice de protection : IP20

Robustesse environnementale et certifications

• Température de fonctionnement : -40 à +70 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Résistance aux chocs : 200 g à 10 ms
• Résistance aux vibrations : 50 g, 5-200 Hz, triaxial
• Certifications : CE, FCC, RoHS, IEEE 1613, UL Class I Division 2 (environnements dangereux)
• MTBF : supérieur à 2 millions d'heures

Applications industrielles

Le switch 716TX-HV HMS Networks N-Tron répond aux besoins d'infrastructures réseau fiables dans les secteurs de l'automatisation industrielle, génération d'énergie, traitement des eaux, pétrole et gaz, conditionnement, transport et infrastructures critiques nécessitant haute disponibilité et gestion réseau avancée.
