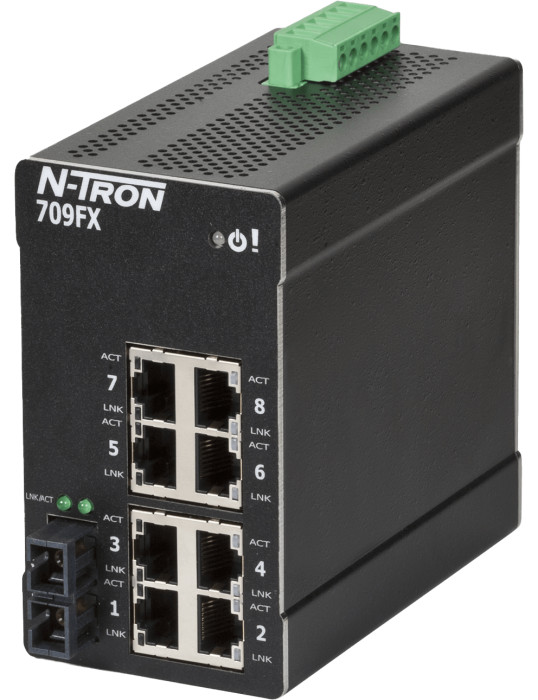

HMS Networks - N-Tron 709FXE-SC-15

Le switch manageable industriel N-Tron 709FXE-SC-15 offre une infrastructure réseau robuste pour les environnements industriels exigeants. Conçu pour résister aux conditions difficiles, ce switch 9 ports combine connectivité cuivre et fibre optique longue distance, avec des fonctions de gestion avancées et une redondance réseau ultra-rapide via la technologie N-Ring propriétaire.

Architecture réseau et connectivité

Le 709FXE-SC-15 intègre 8 ports 10/100BaseTX RJ-45 à détection automatique duplex et MDIX, configurables par défaut pour la vitesse maximale ou paramétrables manuellement. Le neuvième port est un port fibre monomode 100Base-FX avec connecteurs SC, offrant une portée de 15 km pour les liaisons longue distance. Tous les ports cuivre fonctionnent en wire speed pour des performances optimales. Le switch utilise la technologie store-and-forward garantissant l'intégrité des données dans les applications industrielles.

Fonctions de gestion avancées

Ce switch manageable se configure entièrement depuis un navigateur web. Les fonctionnalités incluent SNMP v1/v2/v3 pour l'administration réseau, VLAN pour la segmentation du trafic, Quality of Service (QoS) pour la priorisation des flux critiques, port trunking, port mirroring pour l'analyse réseau, IGMP snooping automatique pour l'optimisation du multicast, et RSTP pour la redondance de liens. Le contrôle du trafic inclut la limitation du débit par port (ingress/egress) et la protection contre les tempêtes broadcast/multicast.

Redondance réseau N-Ring

La technologie propriétaire N-Ring assure une redondance réseau avec un temps de guérison d'environ 30 ms en cas de rupture de lien. Le switch peut fonctionner comme membre ou manager d'anneau, avec une capacité de jusqu'à 250 switches N-Tron manageables par anneau. Le ring manager fournit des diagnostics complets et l'état de santé de l'anneau via interface web.

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé, avec support de jusqu'à 8 000 adresses MAC. Le switch intègre des diodes de protection ESD et contre les surtensions sur tous les ports. Le serveur DHCP intégré attribue automatiquement les adresses IP, avec support des options DHCP 82 (relay), 61 et IP fallback.

Supervision et administration à distance

Le logiciel N-View pour Windows permet la supervision à distance en temps réel de l'infrastructure. Les indicateurs LED configurables signalent l'état du switch, les défaillances d'alimentation et le statut N-Ring. Un contact d'alarme configurable permet l'intégration dans des systèmes de supervision externe.

Construction industrielle durcie

Le boîtier métallique durci au format DIN rail (109,2 × 61 × 116,8 mm) est conçu pour les environnements industriels sévères. Résistance aux chocs de 200g à 10ms et aux vibrations de 50g, 5-200Hz triaxial. Alimentation redondante 10-49 VDC avec protection contre les inversions de polarité.

Certifications environnements critiques

Conforme IEEE 1613 pour les sous-stations électriques. Certification UL/cUL Listed to UL 508, homologation ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A-D (T4) pour les environnements dangereux, certifications CE, FCC, RoHS et GOST-R. MTBF supérieur à 2 millions d'heures.

Spécifications techniques

• 8 ports 10/100BaseTX RJ-45 auto-sensing duplex/MDIX
• 1 port 100Base-FX fibre monomode 15 km avec connecteurs SC
• Technologies de redondance : N-Ring (~30 ms), STP, RSTP
• Gestion : SNMP v1/v2/v3, interface web, N-View
• VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Serveur DHCP avec options 82, 61 et IP fallback
• Sécurité : filtrage MAC par port (8 000 adresses)
• Alimentation : 10-49 VDC redondante, protection polarité inversée
• Température de fonctionnement : -40 à +70 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale : 3 048 m
• Montage : rail DIN (support inclus), IP20
• Dimensions : 109,2 × 61 × 116,8 mm
• Poids : 1 178 g
• Garantie : 3 ans

Applications industrielles

Idéal pour les sous-stations électriques, les sites industriels avec liaisons longue distance, les environnements dangereux Class I Division 2, les infrastructures nécessitant une redondance rapide, les installations avec équipements distants reliés par fibre optique, et les applications critiques exigeant certification IEEE 1613.
