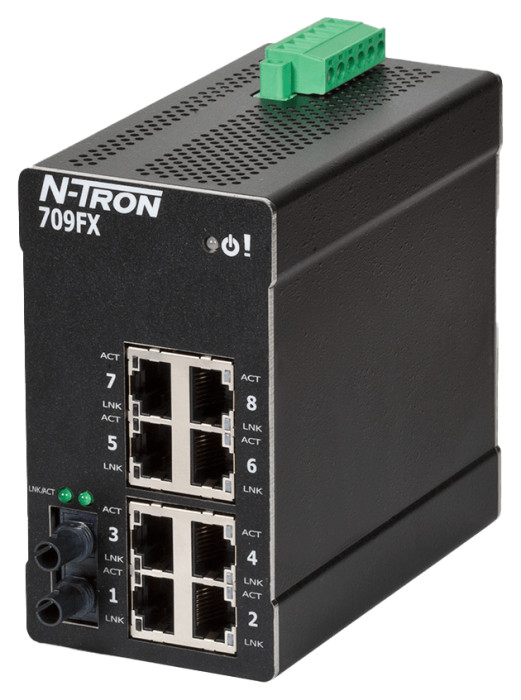

HMS Networks - N-Tron 709FXE-ST-15

Switch Ethernet Industriel Manageable pour Applications Industrielles Exigeantes

Le switch HMS Networks - N-Tron 709FXE-ST-15 offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Avec ses 8 ports cuivre 10/100BaseTX et son port fibre optique 100BaseFX monomode 15 km, ce switch manageable garantit performances et fiabilité dans les applications où la distance étendue et la résistance aux conditions difficiles sont essentielles. Son boîtier métallique renforcé et sa certification IEEE 1613 en font un équipement adapté aux infrastructures critiques.

Connectivité Hybride Cuivre et Fibre Optique

Le 709FXE-ST-15 intègre 8 ports RJ-45 10/100BaseTX auto-négociés pour la connexion des équipements Ethernet locaux, et 1 port fibre optique 100BaseFX monomode avec connecteur ST permettant des liaisons jusqu'à 15 km. Tous les ports cuivre disposent de la détection automatique duplex et MDIX, et peuvent être configurés manuellement si nécessaire. L'architecture store-and-forward assure des performances optimales en filtrant les trames corrompues.

Fonctionnalités de Gestion Avancées

Ce switch manageable propose un ensemble complet de fonctionnalités configurables via interface web :

• SNMP v1/v2/v3 pour l'intégration dans les systèmes de supervision réseau
• VLAN pour la segmentation logique du trafic
• Quality of Service (QoS) pour la priorisation des flux critiques
• Port trunking pour l'agrégation de bande passante
• Port mirroring pour l'analyse du trafic
• IGMP snooping automatique pour l'optimisation du multicast
• Contrôle des tempêtes broadcast/multicast
• Limitation de débit en entrée/sortie par port

Redondance N-Ring et RSTP

Le 709FXE-ST-15 intègre la technologie propriétaire N-Ring qui garantit un temps de restauration d'environ 30 ms en cas de rupture de l'anneau. Le gestionnaire N-Ring fournit un diagnostic complet des défauts et l'état de santé de l'anneau via interface web. Les topologies en anneau peuvent supporter jusqu'à 250 switches N-Tron manageables. Le switch prend également en charge les protocoles STP et RSTP (Rapid Spanning Tree Protocol) pour la redondance standard.

Sécurité Réseau Renforcée

Le filtrage d'adresses MAC par port offre un niveau élevé de sécurité pour les connexions réseau. Le switch peut mémoriser jusqu'à 8 000 adresses MAC. Un serveur DHCP intégré permet l'attribution automatique d'adresses IP avec support des options DHCP 82 (relay), option 61 et IP fallback.

Supervision et Diagnostic à Distance

Le logiciel N-View pour Windows permet la supervision à distance des switches. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état de l'anneau N-Ring. Un contact d'alarme configurable peut être paramétré pour remonter les événements critiques.

Conception Robuste pour Environnements Industriels

Le boîtier métallique DIN-rail (109 mm × 61 mm × 117 mm) résiste aux chocs de 200 g à 10 ms et aux vibrations de 50 g sur l'axe triaxial (5-200 Hz). La plage de température étendue de -40 à +70°C et l'immunité au bruit élevée garantissent un fonctionnement fiable dans les environnements industriels difficiles. Le MTBF dépasse 2 millions d'heures.

Certifications et Conformité

Le switch est certifié UL/cUL selon UL 508, listé ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A–D (T4) pour les environnements dangereux, et certifié GOST-R. Il est conforme IEEE 1613 et dispose des marquages CE, FCC et RoHS. L'indice de protection IP20 convient aux installations en armoire électrique.

Alimentation Redondante et Protection

Le switch accepte une alimentation redondante 10-49 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports pour une sécurité maximale.

Caractéristiques Techniques

• 8 ports cuivre 10/100BaseTX RJ-45 auto-négociés (duplex, MDIX)
• 1 port fibre optique 100BaseFX monomode ST, portée 15 km
• Architecture store-and-forward avec débit fil sur tous les ports
• SNMP v1/v2/v3, VLAN, QoS, IGMP snooping, port trunking, port mirroring
• N-Ring (~30 ms), STP, RSTP
• Filtrage MAC jusqu'à 8 000 adresses
• Serveur DHCP avec options 82, 61, IP fallback
• Alimentation : 10-49 VDC, protection inversion polarité
• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % sans condensation
• Altitude maximale : 3 048 m
• Montage sur rail DIN (support inclus)
• Boîtier métallique IP20
• Dimensions : 109 × 61 × 117 mm
• Poids : 1 178 g
• Certifications : CE, FCC, RoHS, UL, IEEE 1613, Class I Div 2
• Garantie : 3 ans
