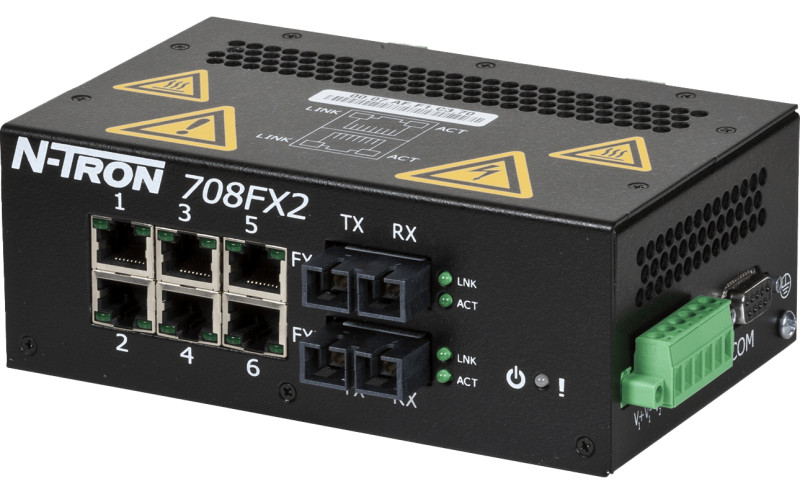

HMS Networks - N-Tron 708FXE2-SC-15

Le switch manageable industriel N-Tron 708FXE2-SC-15 combine robustesse et performance pour interconnecter vos équipements Ethernet dans les environnements industriels exigeants. Conçu par HMS Networks, ce switch 8 ports offre une flexibilité optimale avec ses 6 ports cuivre 10/100BaseTX et ses 2 ports fibre optique 100Base-FX équipés de connecteurs SC monomode, permettant des liaisons jusqu'à 15 km. Sa conception durcie en boîtier métallique montage DIN rail et sa plage de température étendue de -40 °C à +85 °C garantissent un fonctionnement fiable dans les conditions les plus sévères.

Technologie N-Ring pour une haute disponibilité réseau

Le 708FXE2-SC-15 intègre la technologie N-Ring™, offrant un temps de cicatrisation réseau inférieur à 30 millisecondes en cas de rupture de lien. Cette architecture en anneau supporte jusqu'à 250 switches managés N-Tron, assurant une redondance critique pour vos applications industrielles. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et l'état de santé de l'anneau via interface web. Le switch supporte également les protocoles STP et RSTP pour des topologies réseau redondantes alternatives.

Gestion avancée et supervision réseau complète

Ce switch manageable offre une configuration intuitive via interface web, permettant de paramétrer facilement les fonctionnalités avancées : VLAN, Quality of Service (QoS), agrégation de ports (port trunking), port mirroring, IGMP snooping automatique et SNMP v1/v2/v3. Le serveur DHCP intégré automatise l'attribution des adresses IP avec support des options 82 relay, 61 et IP fallback. Le logiciel N-View™ sous Windows assure une supervision à distance en temps réel de l'infrastructure.

Performances Ethernet et flexibilité des ports cuivre

Les 6 ports 10/100BaseTX RJ-45 intègrent l'auto-négociation du mode duplex et Auto-MDIX, avec configuration automatique de la vitesse maximale par défaut ou possibilité de forçage manuel. Tous les ports cuivre opèrent à vitesse câble (wire speed) et disposent de fonctions de gestion du trafic : limitation du débit en entrée/sortie par port, contrôle de tempête broadcast/multicast, et priorisation QoS. Le switch utilise une architecture store-and-forward garantissant l'intégrité des trames.

Sécurité réseau renforcée

Le 708FXE2-SC-15 implémente un filtrage d'adresses MAC par port pour un contrôle d'accès granulaire, supportant jusqu'à 8 000 adresses MAC. Cette sécurité étendue au niveau port protège efficacement vos connexions réseau industrielles contre les accès non autorisés.

Conception industrielle durcie et certifications

Le boîtier métallique dimensions 58 x 152 x 97 mm résiste aux chocs (200g à 10ms) et vibrations (50g, 5-200Hz, triaxial). Le switch bénéficie des certifications UL/cUL Class I, Division 2, Groups A–D, T4A pour zones dangereuses, ATEX II 3 G Ex nC, homologations ABS et DNV, certification GOST-R, ainsi que conformité IEEE 1613. Indice de protection IP20, humidité relative 5 % à 95 % (sans condensation), altitude maximale d'installation 3 048 mètres. Fiabilité exceptionnelle avec MTBF supérieur à 2 millions d'heures.

Alimentation redondante et protection électrique

Le switch dispose d'entrées d'alimentation redondantes 10-30 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et surtension équipent tous les ports pour une immunité maximale au bruit électrique. Les indicateurs LED configurables signalent l'état d'alimentation et le statut N-Ring. Un contact d'alarme configurable permet l'intégration dans les systèmes de surveillance.

Caractéristiques techniques principales

• Ports cuivre : 6x 10/100BaseTX RJ-45, Auto-MDIX, auto-négociation duplex
• Ports fibre : 2x 100Base-FX, connecteurs SC, monomode, portée 15 km
• Redondance : N-Ring™ (temps de cicatrisation ~30 ms, jusqu'à 250 switches), STP, RSTP
• Gestion réseau : SNMP v1/v2/v3, interface web, serveur DHCP
• Fonctions avancées : VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Sécurité : Filtrage MAC par port (8 000 adresses), contrôle d'accès
• Alimentation : 10-30 VDC, entrées redondantes, protection inversion polarité
• Température : -40 °C à +85 °C (fonctionnement), -40 °C à +85 °C (stockage)
• Montage : DIN rail (support inclus)
• Protection : Diodes ESD et surtension sur tous les ports
• Certifications : UL Class I Div 2, ATEX, ABS, DNV, IEEE 1613, CE, FCC, RoHS
• Dimensions boîtier : 58 x 152 x 97 mm
• Garantie : 3 ans
