HMS Networks - N-Tron 708FXE2-ST-15

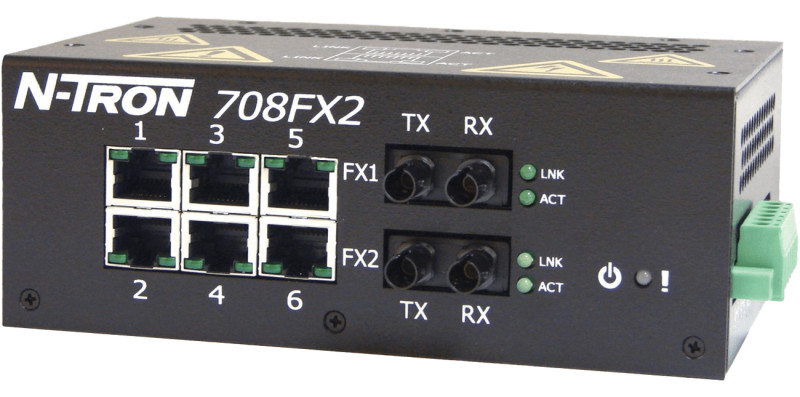

Le N-Tron 708FXE2-ST-15 est un switch manageable 8 ports conçu pour connecter et administrer des équipements Ethernet dans les environnements industriels exigeants. Il combine six ports cuivre 10/100Base-TX RJ-45 et deux ports fibre optique 100Base-FX monomode 15 km avec connecteurs ST, offrant ainsi une flexibilité de connexion adaptée aux installations nécessitant des liaisons longue distance. Ce switch industriel intègre des fonctionnalités de gestion avancées et une redondance N-Ring pour garantir la continuité de service dans les applications critiques.

Fonctionnalités de gestion avancées

Le 708FXE2-ST-15 dispose d'une interface de gestion complète, configurable via navigateur Web, qui permet de paramétrer SNMP v1/v2/v3, VLAN, Quality of Service (QoS), port trunking, port mirroring, IGMP et RSTP selon vos besoins. Le serveur DHCP intégré assure l'assignation automatique des adresses IP, avec prise en charge de DHCP Option 82 relay, Option 61 et IP fallback. La sécurité renforcée du switch repose sur un filtrage MAC par port, avec capacité de mémoriser jusqu'à 8 000 adresses MAC. Le logiciel N-View™ Windows permet la supervision à distance du réseau, tandis que les indicateurs LED configurables signalent l'état du switch, les défaillances d'alimentation et le statut du N-Ring.

Redondance N-Ring et continuité de service

La technologie N-Ring™ assure une cicatrisation du réseau en approximativement 30 ms en cas de rupture de liaison, avec une capacité d'étendre l'anneau jusqu'à 250 switches N-Tron managés. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défauts et l'état de santé de l'anneau via l'interface navigateur. Le switch prend également en charge STP et RSTP pour des topologies redondantes variées.

Ports cuivre et fibre

Les six ports 10/100Base-TX RJ-45 sont auto-négociés pour le mode duplex et MDIX, configurables automatiquement à la vitesse maximale ou codables en dur selon les besoins. Tous les ports cuivre offrent une capacité wire speed. Les deux ports 100Base-FX monomode avec connecteurs ST permettent des liaisons fibre optique jusqu'à 15 km, idéales pour les installations étendues ou nécessitant une immunité au bruit électromagnétique.

Conception robuste pour environnements industriels

Le boîtier métallique DIN rail du 708FXE2-ST-15 mesure 58 × 152 × 97 mm et résiste aux chocs (200 g à 10 ms) et aux vibrations (50 g, 5-200 Hz, triaxial). L'indice de protection IP20 et la plage de température de fonctionnement étendue (-40 °C à +85 °C) garantissent une fiabilité dans les conditions industrielles les plus sévères. Le switch est certifié IEEE 1613, UL/cUL Class I, Division 2, Groups A-D, T4A, ATEX II 3 G Ex nC, ABS et DNV Type-Approved, ainsi que GOST-R. Le MTBF dépasse 2 millions d'heures.

Alimentation redondante et protection

L'alimentation redondante 10-30 VDC offre une protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports. Un contact d'alarme configurable permet la remontée d'événements critiques vers des systèmes de supervision externe.

Caractéristiques techniques

• 8 ports Ethernet : 6×10/100Base-TX RJ-45 + 2×100Base-FX fibre optique ST monomode 15 km
• Gestion : SNMP v1/v2/v3, configuration Web, VLAN, QoS, port trunking, port mirroring, IGMP snooping, RSTP
• Redondance : N-Ring ~30 ms (jusqu'à 250 switches), STP, RSTP
• Sécurité : filtrage MAC par port (jusqu'à 8 000 adresses MAC), contrôle ingress/egress par port
• Serveur DHCP : assignation automatique IP, DHCP Option 82 relay, Option 61, IP fallback
• Contrôle du trafic : auto-IGMP Snooping, QoS, broadcast/multicast storm control, limitation de débit par port
• Alimentation : 10-30 VDC, redondante, protection contre inversion de polarité, protection ESD et surtensions
• Température de fonctionnement : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Chocs et vibrations : 200 g à 10 ms, 50 g 5-200 Hz triaxial
• Boîtier : métallique DIN rail, IP20, dimensions 58 × 152 × 97 mm, poids 750 g
• Certifications : IEEE 1613, UL/cUL Class I Div 2 Groups A-D T4A, ATEX II 3 G Ex nC, ABS, DNV Type-Approved, GOST-R, CE, FCC, RoHS
• MTBF : >2 000 000 heures
• Garantie : 3 ans

Applications

Le N-Tron 708FXE2-ST-15 est adapté aux infrastructures industrielles nécessitant une connectivité fibre longue distance, telles que les installations de contrôle-commande, les réseaux d'automatisme étendus, les systèmes de supervision SCADA, les environnements Oil & Gas, l'énergie, le traitement de l'eau et des eaux usées, et toute application exigeant une gestion réseau avancée et une haute disponibilité.
