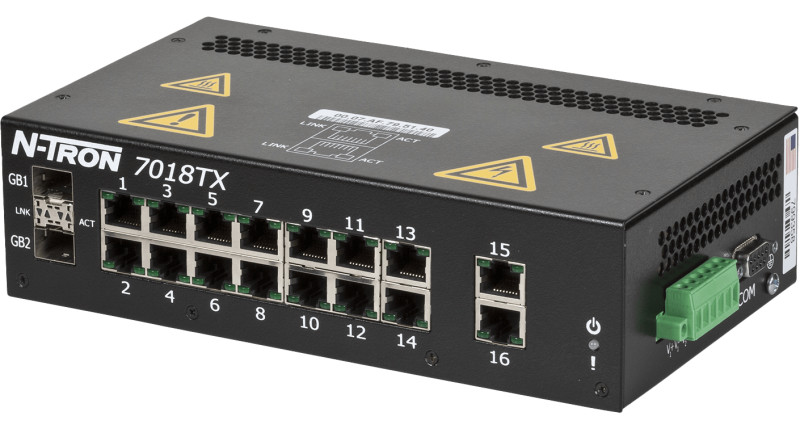

HMS Networks - N-Tron 7018TX

Le switch manageable N-Tron 7018TX offre une connectivité Ethernet haute performance pour les environnements industriels exigeants. Équipé de 16 ports cuivre 10/100BaseTX RJ45 auto-configurables et de 2 ports Gigabit SFP optionnels, ce switch manageable combine flexibilité de déploiement et fonctions avancées de gestion réseau via navigateur web.

Configuration et gestion réseau simplifiées

Le 7018TX intègre une interface de gestion web complète permettant la configuration des fonctions SNMP v1/v2/v3, VLAN, Quality of Service (QoS), port trunking, port mirroring, IGMP et RSTP. Le serveur DHCP intégré assure l'attribution automatique des adresses IP avec prise en charge des options DHCP 82 (relay), 61 et IP fallback. La sécurité réseau avancée repose sur un filtrage d'adresses MAC par port supportant jusqu'à 8 000 adresses MAC.

Redondance réseau avec technologie N-Ring

La technologie propriétaire N-Ring™ garantit un temps de rétablissement d'environ 30 ms en cas de coupure de liaison. Le gestionnaire de ring fournit un diagnostic complet des défauts et l'état de santé de l'anneau via navigateur. Cette architecture supporte jusqu'à 250 switches managés N-Tron dans un même anneau.

Ports réseau et transceivers optiques

Les 16 ports 10/100BaseTX RJ45 détectent automatiquement le mode duplex et MDIX, avec auto-configuration de la vitesse maximale par défaut. La configuration peut également être forcée manuellement. Les 2 emplacements SFP Gigabit accueillent des transceivers optionnels pour extension fibre selon les besoins du réseau.

Supervision réseau avec N-View

Le logiciel N-View™ pour Windows permet la supervision à distance des équipements connectés. Les indicateurs LED bicolores sont configurables pour signaler un contact d'alarme, une défaillance d'alimentation ou le statut N-Ring.

Alimentation redondante et protection électrique

L'alimentation redondante accepte une tension d'entrée de 10 à 30 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports RJ45 et SFP.

Boîtier durci pour environnements industriels

Le boîtier en acier renforcé de dimensions 5,8 cm × 21 cm × 12,1 cm (poids 1,5 kg) assure une protection IP20. Le switch est montable sur rail DIN 35 mm (support inclus) ou en rack. Il supporte une plage de température étendue de -40 °C à +70 °C et une humidité relative de 5 % à 95 % sans condensation.

Certifications industrielles et zones dangereuses

Le N-Tron 7018TX est certifié pour les environnements industriels sévères et les zones dangereuses :

• UL 61010-1, UL 1604, CSA C22.2 No. 61010-1
• ANSI/ISA-12.12.01-2007 Class I, Division 2, Groups A–D, T4A (zones dangereuses)
• EN 50155 (applications ferroviaires)
• IEEE 1613 (sous-stations électriques)
• NEMA TS 1/TS 2 (applications de transport)
• CE, FCC, RoHS

Fiabilité et résistance mécanique

Avec un MTBF supérieur à 2 millions d'heures, le switch résiste aux chocs de 200 g à 10 ms et aux vibrations de 50 g sur la plage 5-200 Hz (tri-axial). Il peut être installé jusqu'à 3 048 mètres d'altitude et bénéficie d'une garantie constructeur de 3 ans.

Fonctions de gestion du trafic

Le switch intègre la détection automatique IGMP (snooping), le contrôle des tempêtes de broadcast/multicast, et la limitation de débit en entrée/sortie par port (ingress/egress rate limiting). Le protocole RSTP assure la redondance des chemins réseau en complément de N-Ring.
