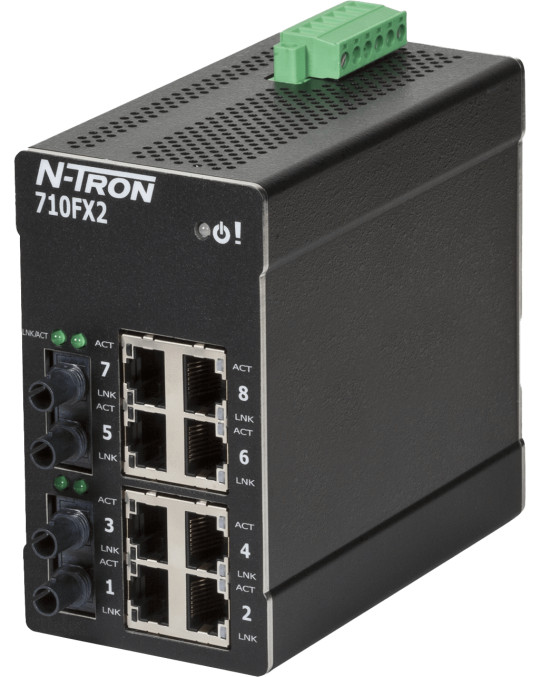

HMS Networks - N-Tron 710FX2-ST

Le switch manageable industriel N-Tron 710FX2-ST offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Combinant 8 ports cuivre 10/100BaseTX et 2 ports fibre optique multimode 100BaseFX avec connecteurs ST (portée 2 km), ce switch 10 ports délivre performances élevées, fiabilité et immunité au bruit dans les applications industrielles critiques. Son boîtier métallique durci, sa plage de température étendue de -40°C à +70°C et ses certifications IEEE 1613, UL Class I Division 2 garantissent un fonctionnement continu dans les conditions les plus sévères.

Fonctionnalités de gestion avancées

Le 710FX2-ST intègre des fonctions de gestion réseau configurables via interface web intuitive. Les fonctionnalités incluent :

• SNMP v1/v2/v3 pour la supervision centralisée
• VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux critiques
• Port trunking et port mirroring pour l'agrégation de liens et l'analyse
• IGMP snooping automatique pour l'optimisation multicast
• Broadcast/multicast storm control et limitation de débit par port (ingress/egress)
• Serveur DHCP avec attribution automatique d'adresses IP, DHCP Option 82 relay, Option 61 et IP fallback
• Filtrage d'adresses MAC par port avec support de 8 000 adresses MAC pour une sécurité renforcée

Redondance réseau N-Ring

La technologie propriétaire N-Ring assure un temps de reconvergence d'environ 30 ms en cas de défaillance. Le 710FX2-ST peut fonctionner comme membre ou gestionnaire d'anneau N-Ring supportant jusqu'à 250 switches N-Tron managés. Le gestionnaire d'anneau fournit diagnostics complets de défaillance et état de santé de l'anneau via interface web. Le switch supporte également STP et RSTP pour la compatibilité avec d'autres topologies redondantes.

Ports cuivre et fibre optique

Les 8 ports 10/100BaseTX RJ45 intègrent auto-négociation duplex et MDIX, auto-configuration pour la vitesse maximale par défaut (avec possibilité de forçage manuel), et fonctionnement wire speed sur tous les ports. Les 2 ports fibre optique 100BaseFX avec connecteurs ST utilisent fibre multimode avec portée maximale de 2 km, idéaux pour interconnecter bâtiments ou zones distantes immunisées aux interférences électromagnétiques.

Conception industrielle durcie

Le boîtier métallique DIN-rail (dimensions 10,9 x 6,1 x 11,7 cm, poids 1133 g) offre résistance mécanique exceptionnelle : choc 200g @ 10ms, vibration 50g 5-200Hz triaxial. Alimentation redondante 10-49 VDC avec protection contre inversion de polarité. Protection ESD et diodes anti-surtension sur tous les ports. Classe de protection IP20. Humidité relative 5% à 95% (sans condensation). Altitude maximale d'installation 3048 m. MTBF supérieur à 2 millions d'heures.

Supervision et diagnostic

Le logiciel N-View (Windows) permet la supervision à distance des switches. Les indicateurs LED sont configurables pour signaler défaillance d'alimentation et état N-Ring. Contact d'alarme configurable pour signalisation externe.

Certifications et conformité

Conformité IEEE 1613. Homologation UL/cUL (UL 508), ANSI/ISA-12.12.01-2007 Class I Division 2 Groups A-D (T4) pour zones dangereuses, certification GOST-R. Marquages CE, FCC, RoHS.

Applications typiques

• Automatisation industrielle et contrôle-commande
• Automatisation des procédés (pétrole, gaz, eau/eaux usées)
• Production d'énergie et énergies renouvelables
• Transport et infrastructures critiques
• Agroalimentaire et conditionnement
• Systèmes de stockage d'énergie par batterie (BESS)
• Stations de recharge véhicules électriques
