HMS Networks - N-Tron 710FXE2-SC-15

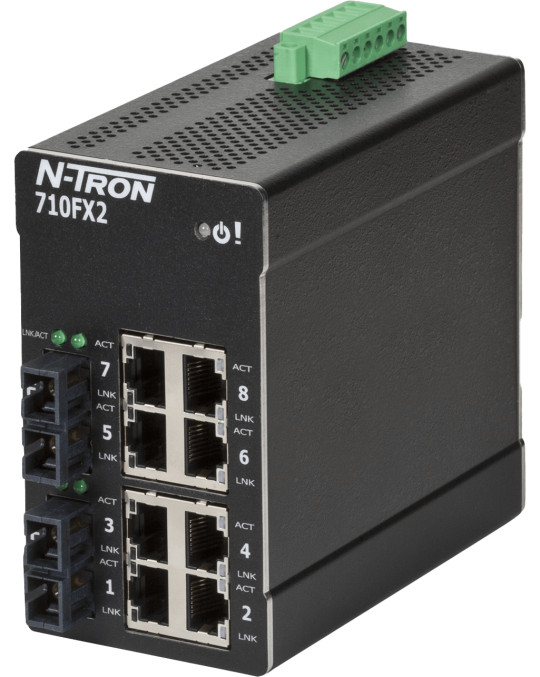

Le switch industriel manageable N-Tron 710FXE2-SC-15 offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Avec 10 ports au total – 8 ports cuivre 10/100BaseTX RJ-45 et 2 ports fibre optique 100BaseFX monomode avec connecteurs SC – il permet de connecter et gérer efficacement des équipements Ethernet tout en étendant les distances de transmission jusqu'à 15 km sur fibre optique.

Flexibilité de connexion cuivre et fibre optique

Les 8 ports 10/100BaseTX RJ-45 intègrent la détection automatique du mode duplex et MDIX, avec configuration automatique de la vitesse maximale par défaut (possibilité de configuration manuelle). Tous les ports cuivre supportent la commutation à la vitesse du câble (wire speed). Les 2 ports fibre optique 100BaseFX utilisent une fibre monomode avec connecteurs SC et offrent une portée de transmission de 15 km, idéale pour relier des sites distants ou des zones sensibles aux interférences électromagnétiques.

Gestion réseau complète et intuitive

Ce switch manageable se configure facilement via navigateur web et offre des fonctionnalités avancées : SNMP v1/2/3 pour la supervision, VLAN pour la segmentation réseau, Quality of Service (QoS) pour la priorisation du trafic, agrégation de ports (port trunking), port mirroring pour l'analyse réseau, IGMP snooping automatique pour l'optimisation du multicast, et RSTP pour la redondance. Le filtrage d'adresses MAC par port (jusqu'à 8 000 adresses) renforce la sécurité du réseau.

Redondance réseau N-Ring haute performance

La technologie N-Ring propriétaire N-Tron garantit un temps de rétablissement de ~30 ms en cas de rupture de l'anneau réseau. Cette architecture supporte jusqu'à 250 switches N-Tron manageables dans un même anneau. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défaillances et l'état de santé de l'anneau via interface web.

Supervision et diagnostic en temps réel

Le logiciel N-View pour Windows permet la supervision à distance du switch. Les indicateurs LED sont configurables pour signaler une défaillance d'alimentation et l'état de l'anneau N-Ring. Un serveur DHCP intégré assigne automatiquement les adresses IP, avec support des options DHCP 82 (relay), 61 et IP fallback. Un contact d'alarme configurable permet l'intégration dans des systèmes de supervision externes.

Conception robuste pour environnements industriels sévères

Le boîtier métallique renforcé (dimensions : 4,3" × 2,4" × 4,6") résiste aux chocs de 200g pendant 10ms et aux vibrations de 50g sur l'axe triaxial (5-200 Hz). La plage de température de fonctionnement s'étend de -40 °C à +70 °C, avec une humidité relative de 5 % à 95 % (sans condensation). L'installation s'effectue sur rail DIN (support inclus) avec indice de protection IP20. Le switch est conforme IEEE 1613, certifié UL Class I Division 2 pour atmosphères explosibles (groupes A-D, T4), homologué CE, FCC et RoHS.

Alimentation redondante et protection électrique

Deux entrées d'alimentation redondantes acceptent une tension de 10 à 49 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et anti-surtension équipent tous les ports pour une fiabilité maximale. Le MTBF dépasse 2 millions d'heures et le produit bénéficie d'une garantie de 3 ans.

Contrôle et optimisation du trafic réseau

Le switch intègre un contrôle des tempêtes broadcast/multicast, une limitation des débits entrants et sortants par port (ingress/egress rate limiting), et la gestion avancée du trafic pour garantir des performances optimales dans les applications industrielles critiques nécessitant robustesse et fiabilité sur des distances étendues.
