HMS Networks - N-Tron 711FX3-SC

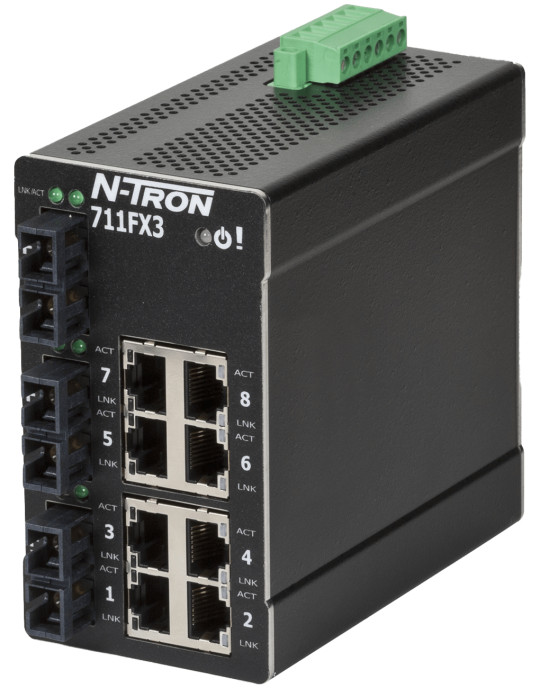

Le switch Ethernet industriel N-Tron 711FX3-SC d'HMS Networks est un équipement managé 11 ports conçu pour connecter et administrer des équipements industriels en environnements sévères. Il associe huit ports cuivre 10/100BaseTX RJ45 auto-négociés et trois ports fibre optique 100BaseFX multimode avec connecteurs SC, offrant une portée de 2 km sur fibre. Intégrant la technologie de redondance N-Ring avec un temps de rétablissement de ~30 ms et supportant jusqu'à 250 switchs N-Tron en anneau, le 711FX3-SC garantit une continuité de service élevée pour les applications critiques. Qualifié pour une plage de température de -40 à +70 °C, certifié IEEE 1613, UL Class I Division 2 et CE, il répond aux exigences les plus strictes des environnements industriels, y compris les sites dangereux.

Connectivité mixte cuivre et fibre pour infrastructures industrielles

Le switch N-Tron 711FX3-SC dispose de huit ports 10/100BaseTX RJ45 avec auto-négociation duplex et MDIX, permettant une connexion plug-and-play aux équipements Ethernet standards. Les trois ports fibre optique 100BaseFX multimode avec connecteurs SC offrent une portée de 2 km, idéale pour les liaisons longue distance en environnement industriel ou pour isoler électriquement des segments de réseau sensibles. Tous les ports cuivre fonctionnent à la vitesse du câble (wire speed) et peuvent être configurés manuellement si nécessaire, garantissant performance et flexibilité.

Redondance N-Ring et fonctions managées avancées

Le 711FX3-SC intègre la technologie de redondance N-Ring d'N-Tron, avec un temps de rétablissement de ~30 ms en cas de rupture de l'anneau et un support jusqu'à 250 switchs managés N-Tron par anneau. Le switch peut fonctionner en tant que Ring Manager ou Ring Member, fournissant diagnostics complets et état de santé de l'anneau via interface web. Il supporte également les protocoles STP et RSTP pour les topologies redondantes standard. Parmi les fonctions managées avancées accessibles via navigateur web, on trouve :

• Administration SNMP v1/v2/v3 pour la supervision et le contrôle à distance
• Configuration de VLANs pour la segmentation logique du réseau
• Quality of Service (QoS) pour la priorisation du trafic critique
• Port trunking et port mirroring pour l'agrégation de bande passante et l'analyse réseau
• IGMP snooping automatique pour l'optimisation du trafic multicast
• Contrôle de tempête broadcast/multicast et limitation du débit par port (ingress/egress rate limiting)
• Sécurité renforcée par filtrage d'adresses MAC (jusqu'à 8 000 adresses) pour contrôler l'accès au réseau par port
• Serveur DHCP avec DHCP Option 82 relay, Option 61 et IP fallback pour l'attribution automatique d'adresses IP

Fiabilité et robustesse pour environnements industriels sévères

Conçu pour les applications industrielles exigeantes, le N-Tron 711FX3-SC affiche un MTBF supérieur à 2 millions d'heures et fonctionne sur une plage de température de -40 à +70 °C sans ventilation. Son boîtier métallique durci montable sur rail DIN (dimensions 109 × 61 × 117 mm) résiste aux chocs de 200 g à 10 ms et aux vibrations de 50 g sur 5-200 Hz en triaxial. Le switch dispose d'entrées d'alimentation redondantes 10-49 VDC avec protection contre les inversions de polarité et diodes de protection ESD/surtension sur tous les ports. Il est certifié IEEE 1613, homologué UL 508 Listed et UL Class I Division 2 Groups A–D (T4) pour les zones dangereuses, et conforme aux normes CE, FCC, RoHS et GOST-R, avec indice de protection IP20.

Supervision et configuration simplifiées

Le switch 711FX3-SC intègre un contact d'alarme configurable pour la signalisation d'événements critiques. Les indicateurs LED sont configurables pour indiquer l'état d'alimentation et le statut N-Ring. Le logiciel N-View sous Windows permet la supervision à distance de l'ensemble du réseau de switchs N-Tron. L'interface web intuitive facilite la configuration complète des fonctions managées sans nécessiter de logiciel propriétaire supplémentaire.

Applications typiques

• Infrastructures Ethernet industrielles avec liaison longue distance sur fibre optique
• Réseaux redondants pour installations critiques (énergie, pétrole/gaz, eau/eaux usées)
• Interconnexion d'équipements Ethernet en environnements difficiles (température, vibrations, interférences)
• Segmentation réseau par VLANs dans les sites de production et de contrôle-commande
• Installations soumises à certification pour zones dangereuses (Class I Division 2)

Caractéristiques techniques principales

• Architecture : switch managé store-and-forward
• Ports : 8 × 10/100BaseTX RJ45 + 3 × 100BaseFX multimode SC
• Portée fibre : 2 km (multimode)
• Redondance : N-Ring (~30 ms, jusqu'à 250 switchs), STP, RSTP
• Administration : interface web, SNMP v1/v2/v3, logiciel N-View
• Fonctions managées : VLANs, QoS, port trunking, port mirroring, IGMP snooping, filtrage MAC (8 000 adresses)
• Serveur DHCP avec Option 82 relay, Option 61, IP fallback
• Alimentation : 10-49 VDC, entrées redondantes, protection polarité inverse
• Plage de température : -40 à +70 °C
• Boîtier : métal durci, montage rail DIN, 109 × 61 × 117 mm, IP20
• Choc : 200 g @ 10 ms ; Vibration : 50 g, 5-200 Hz triaxial
• Certifications : IEEE 1613, UL 508 Listed, UL Class I Division 2 Groups A–D (T4), CE, FCC, RoHS, GOST-R
• MTBF : >2 millions d'heures
• Garantie : 3 ans
