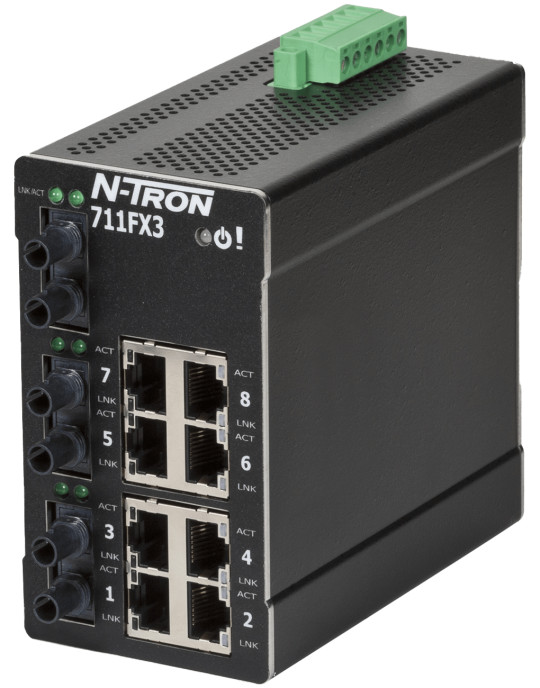

Switch Ethernet industriel manageable N-Tron 711FX3-ST 11 ports pour environnements exigeants

Le switch Ethernet industriel manageable N-Tron 711FX3-ST combine connectivité cuivre et fibre optique pour les installations industrielles nécessitant des liaisons étendues et une grande robustesse. Avec 8 ports cuivre 10/100Base-TX RJ45 et 3 ports fibre optique 100Base-FX ST multimode, ce switch administrable offre une flexibilité de raccordement adaptée aux architectures distribuées. Sa conception durcie et sa technologie de redondance N-Ring en font un équipement fiable pour les environnements difficiles.

Configuration de ports mixte cuivre et fibre optique

Le 711FX3-ST dispose de :

• 8 ports cuivre 10/100Base-TX RJ45 auto-négociés (duplex, MDIX)
• 3 ports fibre optique 100Base-FX multimode avec connecteurs ST
• Portée fibre optique : 2 km
• Architecture store-and-forward pour performances optimales
• Vitesse commutée (wire speed) sur tous les ports cuivre

Redondance réseau N-Ring et protocoles avancés

Le switch intègre la technologie propriétaire N-Ring de N-Tron :

• Temps de cicatrisation de réseau : ~30 ms
• Support jusqu'à 250 switches N-Tron managés en anneau
• Fonction Ring Manager avec diagnostic de défaut complet
• Compatibilité STP et RSTP (Rapid Spanning Tree Protocol)
• État de santé de l'anneau consultable via navigateur web

Fonctions d'administration réseau complètes

Le 711FX3-ST est entièrement administrable via interface web :

• Gestion SNMP v1/v2/v3
• Configuration VLAN
• Qualité de service (Quality of Service - QoS)
• Port trunking et port mirroring
• IGMP snooping automatique
• Limitation de débit (rate limiting) par port en entrée/sortie
• Contrôle de tempête broadcast/multicast
• Serveur DHCP avec attribution automatique d'adresses IP
• Support DHCP Option 82 relay, Option 61 et IP fallback

Sécurité réseau renforcée

Le switch offre plusieurs mécanismes de protection :

• Filtrage d'adresses MAC par port
• Support jusqu'à 8 000 adresses MAC
• Diodes de protection ESD et surtension sur tous les ports
• Protection contre la polarité inverse

Boîtier métallique renforcé pour environnements industriels

Le 711FX3-ST est conçu pour résister aux conditions exigeantes :

• Boîtier métallique durci avec montage sur rail DIN (support inclus)
• Indice de protection : IP20
• Plage de température de fonctionnement : -40 à +70 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 % sans condensation
• Résistance aux chocs : 200 g à 10 ms
• Résistance aux vibrations : 50 g, 5-200 Hz, triaxial
• MTBF : supérieur à 2 millions d'heures
• Altitude d'installation maximale : 3 048 m

Certifications et conformité normative

Le switch répond aux exigences des normes industrielles :

• Conformité IEEE 1613
• Certification UL 508 Listed
• ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A-D (T4) pour zones dangereuses
• Certifications CE, EMC, FCC, RoHS
• Certification GOST-R

Alimentation redondante et supervision

Le 711FX3-ST assure une continuité de service :

• Entrées d'alimentation redondantes : 10-49 VDC
• Protection contre l'inversion de polarité
• Contact d'alarme configurable
• Indicateurs LED configurables pour signaler les défaillances d'alimentation et l'état N-Ring
• Supervision à distance via logiciel N-View (Windows)

Caractéristiques techniques du switch N-Tron 711FX3-ST

• Nombre total de ports : 11
• Ports cuivre : 8 x RJ45 10/100Base-TX auto-négociés
• Ports fibre : 3 x 100Base-FX ST multimode
• Portée fibre optique : 2 km
• Redondance : N-Ring (~30 ms), STP, RSTP
• Gestion : SNMP v1/v2/v3, interface web
• VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Sécurité : filtrage MAC (8 000 adresses), protection ESD
• Alimentation : 10-49 VDC (entrées redondantes)
• Température de fonctionnement : -40 à +70 °C
• Boîtier métallique IP20 pour montage rail DIN
• Dimensions : 109,2 x 61 x 116,8 mm
• Poids : 1 132,5 g
• Garantie : 3 ans
• Origine : États-Unis
