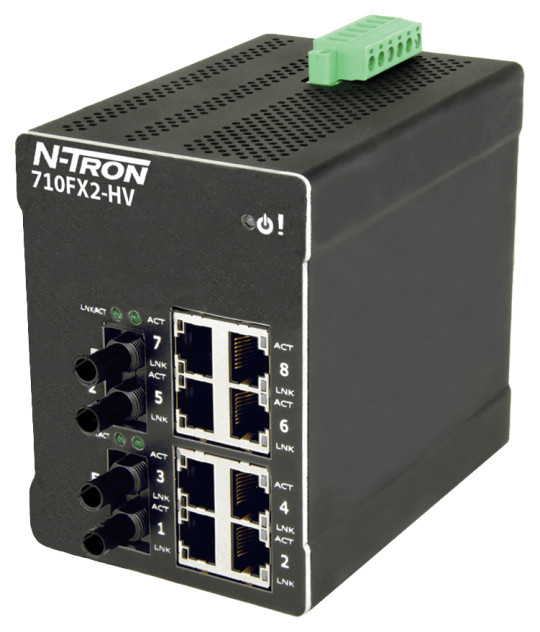

HMS Networks - N-Tron 710FX2-ST-HV

Switch Ethernet industriel manageable 10 ports avec ports fibre optique

Le switch HMS Networks - N-Tron 710FX2-ST-HV combine huit ports cuivre 10/100BaseTX et deux ports fibre optique 100BaseFX avec connecteurs ST dans un boîtier durci conçu pour les environnements industriels exigeants. Cette architecture mixte cuivre/fibre permet d'étendre les liaisons Ethernet sur des distances allant jusqu'à 2 km en fibre multimode, tout en conservant une connectivité locale sur cuivre pour les équipements de proximité.

Ce switch administrable offre un ensemble complet de fonctions de gestion réseau configurables via navigateur web : SNMP v1/2/3, VLAN, Quality of Service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping et RSTP. Le serveur DHCP intégré assure l'attribution automatique d'adresses IP avec support des options DHCP 82 (relay), 61 et IP fallback.

Redondance N-Ring avec temps de cicatrisation de 30 ms

La technologie N-Ring propriétaire garantit une disponibilité réseau maximale grâce à un temps de cicatrisation d'environ 30 ms en cas de rupture de lien. Le switch supporte jusqu'à 250 switches N-Tron managés dans un anneau unique. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défauts et l'état de santé de l'anneau accessible via interface web.

Performances et commutation wire-speed

Tous les ports 10/100BaseTX délivrent des performances wire-speed (vitesse fil) grâce à l'architecture store-and-forward. Les ports cuivre RJ-45 sont auto-sensing pour le mode duplex et la fonction MDIX, auto-configurables pour la vitesse maximale par défaut, ou configurables manuellement si nécessaire.

Sécurité renforcée des ports

Le filtrage d'adresses MAC par port assure un niveau de sécurité élevé pour les connexions réseau. Le switch supporte jusqu'à 8 000 adresses MAC. La gestion du trafic inclut le contrôle des tempêtes broadcast/multicast et la limitation de débit par port (ingress/egress rate limiting).

Alimentation redondante et protection électrique

Le 710FX2-ST-HV accepte une plage d'alimentation redondante exceptionnellement large de 43 à 300 VDC avec protection contre les inversions de polarité. Tous les ports sont protégés par des diodes de protection contre les décharges électrostatiques (ESD) et les surtensions.

Boîtier durci et montage DIN-rail

Le boîtier métallique durci (dimensions : 109 × 61 × 117 mm) assure des performances optimales en environnements sévères. Le switch est conçu pour résister à des chocs de 50 g à 10 ms et des vibrations de 30 g sur une plage de 10 à 200 Hz (triaxial). Montage sur rail DIN avec support inclus. Indice de protection IP20.

Certifications industrielles

Le switch 710FX2-ST-HV est certifié conforme IEEE 1613 et homologué UL Class I, Division 2 pour les environnements dangereux. Certifications CE, FCC, RoHS et TÜV/GS (EN 60950-1). MTBF supérieur à 2 millions d'heures. Température de fonctionnement étendue de -40 °C à +70 °C.

Supervision et indicateurs LED configurables

Le logiciel N-View pour Windows permet une surveillance à distance en temps réel. Les indicateurs LED sont configurables pour signaler les pannes d'alimentation et l'état de l'anneau N-Ring. Alarme configurable via contact.

Spécifications techniques

• Ports : 8 ports 10/100BaseTX RJ-45 + 2 ports 100BaseFX ST fibre multimode
• Distance fibre optique : 2 km (multimode)
• Redondance : N-Ring (membre/gestionnaire, cicatrisation ~30 ms), STP, RSTP
• Gestion réseau : SNMP v1/2/3, configuration web
• VLAN, QoS, agrégation de liens, port mirroring, IGMP snooping
• Serveur DHCP avec options 82, 61 et IP fallback
• Filtrage MAC : jusqu'à 8 000 adresses
• Alimentation : 43-300 VDC redondante avec protection inversion polarité
• Protection ESD et surtensions sur tous les ports
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Choc : 50 g @ 10 ms ; Vibration : 30 g, 10-200 Hz, triaxial
• Altitude maximale d'installation : 3048 m
• Boîtier métallique, montage DIN-rail, IP20
• Dimensions : 109 × 61 × 117 mm (L × H × P)
• Poids : 1133 g
• Certifications : CE, FCC, RoHS, TÜV/GS, UL Class I Division 2, IEEE 1613
• MTBF : > 2 millions d'heures
• Garantie : 3 ans
• Origine : États-Unis
