HMS Networks - N-Tron 716FX2-SC

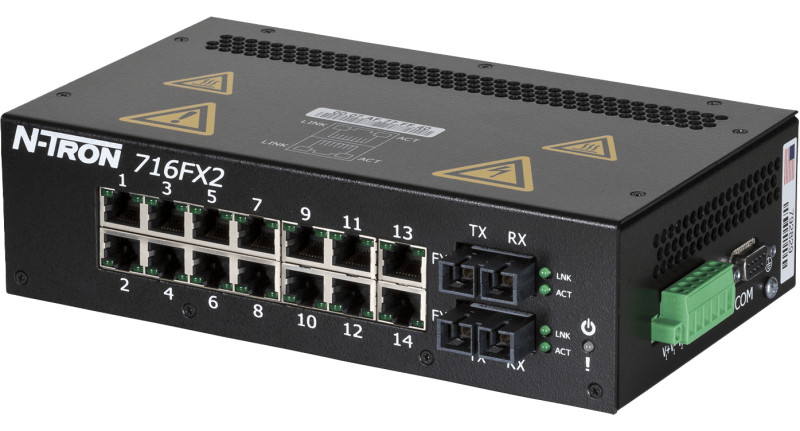

Switch Ethernet industriel manageable HMS Networks - N-Tron 716FX2-SC

Le switch Ethernet industriel manageable HMS Networks - N-Tron 716FX2-SC assure la connectivité des équipements Ethernet en environnement industriel sévère. Il combine 14 ports cuivre 10/100BaseTX et 2 ports fibre optique multimode 100BaseFX avec connecteurs SC pour des liaisons jusqu'à 2 km. Certifié IEEE 1613 et UL Class I Division 2, ce switch administrable offre une redondance réseau N-Ring avec temps de rétablissement de ~30 ms et supporte jusqu'à 250 switches N-Tron en anneau.

14 ports cuivre + 2 ports fibre optique multimode SC

Le 716FX2-SC intègre 14 ports 10/100BaseTX RJ45 auto-sensing duplex et MDIX avec capacité wire speed. Les 2 ports fibre 100BaseFX avec connecteurs SC multimode permettent des liaisons jusqu'à 2 km. Tous les ports RJ45 sont auto-configurables pour la vitesse maximale par défaut ou configurables manuellement.

Fonctions de gestion avancées

Le switch manageable HMS Networks - N-Tron offre une administration complète via interface web. Il supporte SNMP v1/v2/v3, VLAN, Quality of Service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping automatique et RSTP. La sécurité réseau intègre un filtrage d'adresses MAC par port supportant jusqu'à 8000 adresses MAC. Le serveur DHCP intégré assure l'attribution automatique d'adresses IP avec support DHCP Option 82 relay, Option 61 et IP fallback.

Redondance réseau N-Ring ~30 ms

La technologie N-Ring du 716FX2-SC garantit un temps de rétablissement de ~30 ms en cas de rupture de l'anneau. Le ring manager fournit un diagnostic complet des défauts et le statut de santé de l'anneau via navigateur. Le switch supporte des anneaux jusqu'à 250 switches N-Tron manageables. STP et RSTP sont également supportés pour les topologies redondantes alternatives.

Boîtier métal durci pour montage DIN

Le boîtier métallique durci du 716FX2-SC résiste aux environnements industriels sévères : température de fonctionnement -40 °C à +70 °C, humidité relative 5 % à 95 % (sans condensation), choc 200g à 10 ms, vibration 50g (5-200 Hz, triaxial). Indice de protection IP20. Dimensions : 58 mm (L) × 211 mm (l) × 122 mm (P). Montage sur rail DIN (support inclus). Altitude d'installation maximale 3048 m.

Double alimentation redondante 10-30 VDC

Le switch HMS Networks - N-Tron 716FX2-SC dispose d'une double entrée d'alimentation redondante 10-30 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et surtension équipent tous les ports. Les LED configurables indiquent l'état de l'alimentation et le statut N-Ring. MTBF supérieur à 2 millions d'heures.

Supervision réseau N-View

Le logiciel N-View sous Windows permet la supervision à distance du switch. Le contact d'alarme configurable signale les événements critiques. Les fonctions de gestion du trafic incluent le contrôle des tempêtes de broadcast/multicast et la limitation du débit d'entrée/sortie par port.

Certifications pour environnements à risque

Le 716FX2-SC est certifié UL/cUL selon UL 1604, ANSI/ISA 12.12.01-2007 Class I Division 2 Groups A–D (T4A) pour les environnements à risque. Certifications CE, FCC, RoHS et GOST-R. Conformité IEEE 1613. Garantie constructeur 3 ans.

Caractéristiques techniques HMS Networks - N-Tron 716FX2-SC

• 16 ports Ethernet industriels manageables
• 14 ports 10/100BaseTX RJ45 auto-sensing duplex et MDIX
• 2 ports fibre optique 100BaseFX multimode SC (2 km)
• Redondance N-Ring ~30 ms (jusqu'à 250 switches), STP, RSTP
• Administration : interface web, SNMP v1/v2/v3
• VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Filtrage MAC par port (8000 adresses MAC)
• Serveur DHCP avec Option 82 relay, Option 61, IP fallback
• Alimentation redondante 10-30 VDC avec protection inversion polarité
• Température fonctionnement : -40 °C à +70 °C
• Choc 200g @ 10 ms, vibration 50g (5-200 Hz, triaxial)
• Boîtier métallique IP20, montage rail DIN
• Certifications : IEEE 1613, UL Class I Div 2, CE, FCC, RoHS
• Dimensions : 58 × 211 × 122 mm
• Poids : 2041 g
• Garantie : 3 ans
