HMS Networks - N-Tron 716FX2-ST

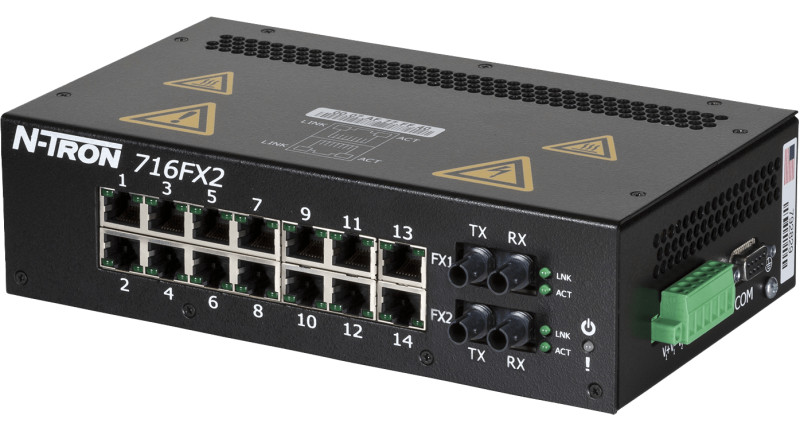

Le switch manageable N-Tron 716FX2-ST offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Avec ses 16 ports cuivre 10/100BaseTX et ses 2 ports fibre optique 100BaseFX, ce switch administrable combine flexibilité et performances pour les applications nécessitant des distances étendues et une immunité au bruit électromagnétique élevée.

Architecture réseau et ports de communication

Le switch dispose de 14 ports 10/100BaseTX RJ45 auto-détectables en duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. Deux ports fibre optique 100BaseFX multimode avec connecteurs ST permettent des liaisons jusqu'à 2 km de distance, assurant une transmission fiable dans les installations étendues.

Fonctionnalités de gestion avancées

Le 716FX2-ST intègre un ensemble complet de fonctions d'administration réseau configurables via interface web : SNMP v1/v2/v3 pour la supervision à distance, VLAN pour la segmentation logique du réseau, Quality of Service (QoS) pour la priorisation du trafic, agrégation de liens (port trunking), port mirroring pour l'analyse du trafic, IGMP snooping pour l'optimisation du multicast, et RSTP pour la redondance de liens.

Redondance avec technologie N-Ring

La technologie N-Ring propriétaire offre un temps de récupération de ~30 ms en cas de défaillance d'un lien dans l'anneau. Le système supporte jusqu'à 250 switches N-Tron manageables dans une topologie en anneau, avec un gestionnaire d'anneau fournissant des diagnostics complets et l'état de santé de l'anneau via navigateur web.

Sécurité réseau et contrôle d'accès

Le switch intègre un filtrage d'adresses MAC par port supportant jusqu'à 8 000 adresses MAC, permettant un contrôle granulaire des équipements autorisés à se connecter. Le contrôle du trafic inclut la limitation du broadcast/multicast et la limitation de débit en entrée/sortie par port.

Serveur DHCP intégré

Un serveur DHCP intégré assure l'attribution automatique d'adresses IP aux équipements du réseau. Le switch prend en charge DHCP Option 82 relay, Option 61 et le mécanisme de secours IP (IP fallback).

Supervision à distance

Le logiciel N-View pour Windows permet la supervision à distance du switch et de l'infrastructure réseau. Les indicateurs LED configurables signalent l'état d'alimentation et le statut N-Ring. Un contact d'alarme configurable peut être paramétré pour signaler des événements critiques.

Alimentation redondante et protection

Le switch accepte une alimentation redondante 10-30 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et anti-surtension équipent tous les ports pour une protection maximale contre les perturbations électriques.

Conception durcie pour environnements industriels

Le boîtier métallique durci sur rail DIN (dimensions : 58 mm × 211 mm × 122 mm) résiste aux chocs de 200g à 10 ms et aux vibrations de 50g (5-200 Hz, triaxial). La plage de température de fonctionnement s'étend de -40 °C à +70 °C, avec une humidité relative de 5 % à 95 % (sans condensation). Le switch est certifié IEEE 1613 et homologué UL Class I, Division 2 pour les atmosphères dangereuses (groupes A–D, T4A selon ANSI/ISA 12.12.01-2007). Le MTBF dépasse 2 millions d'heures. Indice de protection IP20.

Caractéristiques techniques

• 16 ports Ethernet : 14 ports 10/100BaseTX RJ45 + 2 ports 100BaseFX ST multimode (2 km)
• Technologie store-and-forward avec vitesse câble sur tous les ports 10/100BaseTX
• Gestion : SNMP v1/v2/v3, interface web, VLAN, QoS, RSTP, IGMP snooping
• Redondance : N-Ring (~30 ms), STP, RSTP
• Sécurité : filtrage MAC par port (8 000 adresses), contrôle de tempête broadcast/multicast
• Serveur DHCP avec Option 82 relay, Option 61, IP fallback
• Alimentation : 10-30 VDC redondante avec protection d'inversion de polarité
• Protection : diodes ESD et anti-surtension sur tous les ports
• Température de fonctionnement : -40 °C à +70 °C
• Certifications : CE, FCC, UL/cUL, IEEE 1613, UL Class I Division 2, RoHS, GOST-R
• Montage : rail DIN (support inclus)
• Garantie : 3 ans
