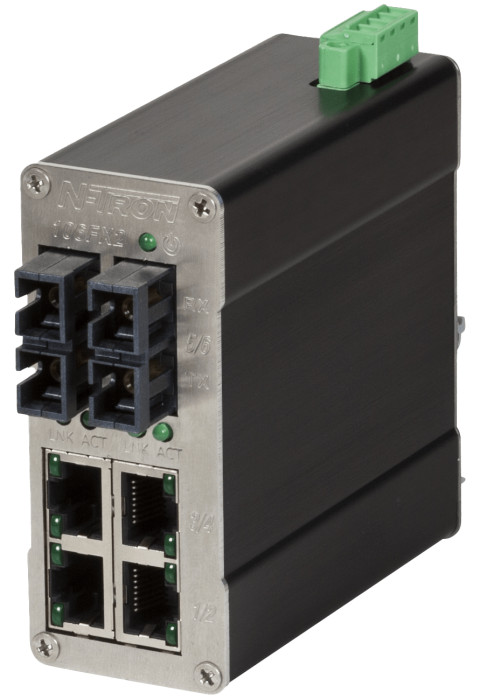

HMS Networks - N-Tron 106FXE2-SC-80-MDR

Le switch Ethernet industriel N-Tron 106FXE2-SC-80-MDR d'HMS Networks offre une solution plug-and-play pour la connectivité réseau dans les environnements industriels. Ce switch non manageable 6 ports combine ports cuivre et fibre optique pour répondre aux besoins de collecte de données, de contrôle et d'E/S Ethernet dans les applications exigeantes.

Configuration des ports et connectivité réseau

Le switch dispose de 4 ports RJ45 10/100BaseTX avec détection automatique du duplex, de la vitesse et du MDIX. Ces ports supportent les modes full-duplex et half-duplex grâce à la technologie de switching Ethernet.

Deux ports fibre optique 100BaseFX singlemode avec connecteurs SC permettent des liaisons réseau jusqu'à 80 km sans répéteur. Cette portée étendue en fibre optique facilite l'interconnexion de sites distants ou la création de backbones réseau industriels sur de longues distances.

Performances et capacités de commutation

La technologie store-and-forward assure une communication en pleine vitesse avec un débit net allant jusqu'à 1,2 Gb/s. Le switch élimine les collisions réseau et offre un débit élevé avec des temps d'arrêt minimaux.

Le système supporte jusqu'à 2000 adresses MAC, permettant de s'intégrer dans des architectures réseau avancées et complexes. La négociation automatique de la vitesse et du contrôle de flux sur les ports RJ45 simplifie le déploiement.

Conception industrielle robuste

Le boîtier métallique compact (89 × 38 × 90 mm) est conçu pour une montage sur rail DIN 35 mm. Un clip de fixation DIN-rail métallique est fourni pour une installation simplifiée.

L'équipement fonctionne dans une plage de température étendue de -40 °C à +70 °C et tolère une humidité relative de 10 % à 95 % (sans condensation). La protection IP30 et une fiabilité supérieure à 2 millions d'heures MTBF garantissent une exploitation continue dans les environnements industriels sévères.

Alimentation électrique et protection

Le switch est équipé d'entrées d'alimentation redondantes 10-30 VDC pour une fiabilité accrue. Une protection contre l'inversion de polarité est intégrée.

Tous les ports RJ45 embarqués bénéficient d'une protection ESD et contre les surtensions, renforçant la résistance aux perturbations électromagnétiques fréquentes en milieu industriel.

Indicateurs visuels de diagnostic

Des LED de statut affichent l'état de connexion et l'activité de chaque port ainsi que l'alimentation (marche/arrêt). Ce retour visuel facilite le dépannage et la supervision de l'état du réseau.

Certifications et conformité

Le N-Tron 106FXE2-SC-80-MDR est conforme IEEE 802.3 et certifié UL Class I Division 2, CE, EN 50155 (ferroviaire), ABS (applications marines). La certification FCC et la conformité RoHS complètent les accréditations.

Ces homologations autorisent l'utilisation du switch dans des installations classées dangereuses, dans le secteur ferroviaire et maritime, ainsi que dans les environnements industriels nécessitant des certifications strictes.

Applications typiques

• Interconnexion de sites industriels distants via fibre optique
• Backbone réseau dans les usines et installations de traitement
• Collecte de données d'équipements de terrain sur de longues distances
• Réseau Ethernet dans les infrastructures ferroviaires et maritimes
• Connectivité réseau pour systèmes de contrôle et E/S déportées
