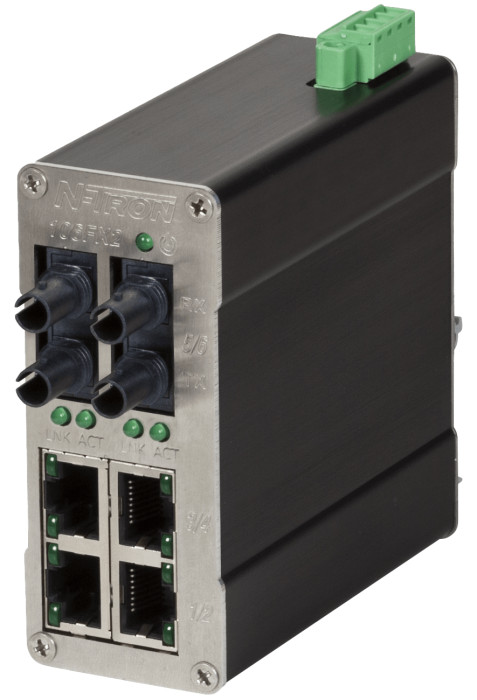

HMS Networks - N-Tron 106FXE2-ST-80-MDR

Switch Ethernet industriel compact pour la connexion fibre longue distance

Le switch N-Tron 106FXE2-ST-80-MDR constitue une solution économique pour les applications de collecte de données, de contrôle et de communication Ethernet en environnement industriel. Ce modèle non administrable offre une connectivité hybride avec 4 ports cuivre et 2 ports fibre optique monomode haute portée, permettant l'interconnexion d'équipements distants jusqu'à 80 kilomètres sans répéteur. Son boîtier métallique compact et son fonctionnement en températures étendues le destinent aux installations sur site en conditions difficiles.

Architecture réseau et connectivité

Le switch dispose de 6 ports Ethernet au total :

• 4 ports cuivre 10/100BaseTX RJ45 avec auto-détection de la vitesse, du mode duplex et fonction MDIX automatique
• 2 ports fibre optique 100BaseFX monomode avec connecteurs ST
• Portée fibre optique de 80 km sans répéteur
• Technologie store-and-forward avec commutation Layer 2 haute performance
• Support de 2000 adresses MAC pour les architectures réseau complexes
• Débit de données jusqu'à 1,2 Gb/s

Conception robuste pour environnements industriels

Le boîtier métallique durci est conçu pour une installation sur rail DIN 35 mm à l'aide du clip métallique fourni. Les dimensions compactes de 8,9 × 3,8 × 9,0 cm permettent une intégration facile dans les armoires de contrôle. Le switch bénéficie d'une protection IP30 et fonctionne de -40°C à +70°C, avec une humidité relative de 10 % à 95 % (sans condensation). L'appareil est conçu pour une installation jusqu'à 3048 mètres d'altitude et affiche une MTBF supérieure à 2 millions d'heures.

Alimentation redondante et protection électrique

• Deux entrées d'alimentation redondantes 10-30 VDC pour une fiabilité accrue
• Protection contre l'inversion de polarité
• Protection ESD et surtension sur tous les ports RJ45 intégrés

Signalisation et supervision visuelle

Des LED de statut permettent la supervision de l'état de chaque port (liaison et activité) ainsi que de l'alimentation électrique, facilitant le diagnostic et la maintenance sur site.

Certifications et conformité

Le switch N-Tron 106FXE2-ST-80-MDR est conforme à la norme IEEE 802.3 et certifié pour les applications industrielles exigeantes :

• UL Classe I Division 2 pour les environnements dangereux
• Marquage CE
• EN 50155 pour les applications ferroviaires
• Homologation ABS pour les applications maritimes
• FCC et RoHS

Applications typiques

Ce switch s'intègre dans les installations de contrôle-commande industriel nécessitant une liaison fibre longue portée : infrastructures réparties sur de grandes distances (sites de production étendus, installations portuaires, réseaux de distribution d'énergie), connexions inter-bâtiments, liaisons vers zones difficiles d'accès, ou encore applications ferroviaires et maritimes.

Caractéristiques techniques principales

• Référence fabricant : 106FXE2-ST-80-MDR
• Ports : 4 × RJ45 10/100BaseTX + 2 × ST duplex 100BaseFX monomode
• Distance fibre : 80 km
• Alimentation : 10-30 VDC (redondante)
• Température : -40°C à +70°C
• Boîtier métal IP30, montage DIN rail
• Dimensions : 8,9 × 3,8 × 9,0 cm
• Poids : 724,8 g
• Garantie : 3 ans
• Origine : États-Unis
