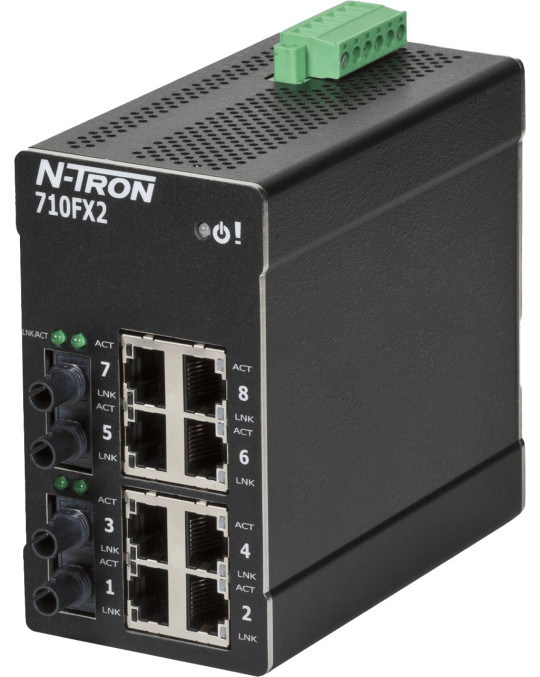

HMS Networks - N-Tron 710FXE2-ST-40

Switch Ethernet industriel manageable pour infrastructures critiques

Le switch N-Tron 710FXE2-ST-40 assure la connectivité et l'administration des équipements Ethernet en environnement industriel exigeant. Ce switch administrable combine 8 ports cuivre 10/100BaseTX et 2 ports fibre optique 100BaseFX monomode avec connecteurs ST, offrant une portée de 40 km sur fibre. Conforme IEEE 1613 et certifié UL Class I Division 2, il opère de -40°C à +70°C avec un MTBF supérieur à 2 millions d'heures.

L'architecture store-and-forward garantit des performances optimales dans les applications industrielles nécessitant robustesse et distances étendues. Le boîtier métallique durci au format DIN-rail (109 × 61 × 117 mm) résiste aux chocs de 200g et vibrations de 50g, avec indice de protection IP20.

Fonctionnalités de gestion réseau avancées

Le 710FXE2-ST-40 intègre un ensemble complet de fonctions d'administration configurables via interface web : SNMP v1/v2/v3, VLAN, Quality of Service (QoS), port trunking, port mirroring, IGMP snooping et RSTP. Le serveur DHCP embarqué assigne automatiquement les adresses IP avec support des options 82 relay, 61 et IP fallback.

La supervision à distance s'effectue via le logiciel N-View pour Windows. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état du N-Ring. La sécurité réseau repose sur un filtrage MAC par port supportant jusqu'à 8 000 adresses MAC.

Technologie de redondance N-Ring et performances

La technologie propriétaire N-Ring permet de constituer des topologies redondantes avec temps de cicatrisation d'environ 30 ms. Un anneau peut accueillir jusqu'à 250 switches managés N-Tron. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et l'état de santé de la boucle via navigateur web. RSTP et STP assurent la compatibilité avec les protocoles standards.

Les 8 ports 10/100BaseTX RJ-45 détectent automatiquement le mode duplex et la fonction MDI/MDIX. Par défaut, ils se configurent automatiquement à la vitesse maximale, avec possibilité de codage manuel. Tous les ports cuivre opèrent à vitesse de câble (wire speed). Les 2 ports fibre 100BaseFX monomode avec connecteurs ST étendent la portée jusqu'à 40 km.

Alimentation redondante et protection des ports

L'alimentation redondante accepte une tension d'entrée de 10 à 49 VDC avec protection contre les inversions de polarité. Tous les ports sont équipés de diodes de protection ESD et anti-surtension. L'humidité relative admissible s'étend de 5 % à 95 % (sans condensation), avec altitude d'installation maximale de 3 048 m.

Spécifications techniques

• 8 ports 10/100BaseTX RJ-45 auto-négociés
• 2 ports fibre 100BaseFX monomode, connecteurs ST, portée 40 km
• Protocoles de gestion : SNMP v1/v2/v3, interface web
• Redondance : N-Ring (~30 ms), RSTP, STP
• Fonctions avancées : VLAN, QoS, IGMP snooping, port mirroring, trunking
• Sécurité : filtrage MAC par port (8 000 adresses)
• Serveur DHCP intégré (options 82, 61, IP fallback)
• Alimentation : 10-49 VDC, entrées redondantes
• Température de fonctionnement : -40°C à +70°C
• Montage : rail DIN (support fourni)
• Certifications : CE, FCC, RoHS, UL 508, UL Class I Division 2, IEEE 1613
• Dimensions boîtier : 109 × 61 × 117 mm
• MTBF : > 2 000 000 heures
• Garantie : 3 ans
