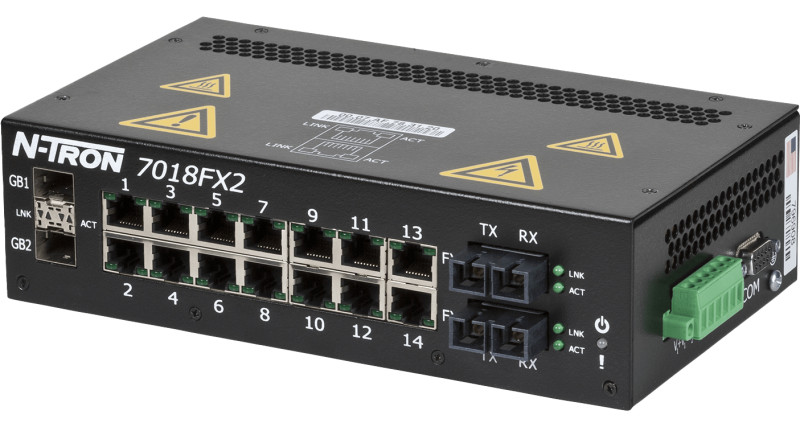

HMS Networks - N-Tron 7018FX2-SC

Le switch manageable HMS N-Tron 7018FX2-SC offre une connectivité Ethernet performante pour les environnements industriels exigeants. Conçu pour les installations nécessitant une combinaison de ports cuivre et fibre optique, ce switch 18 ports fournit l'infrastructure réseau robuste requise pour les applications industrielles, ferroviaires et les sites distants soumis à des conditions difficiles.

Configuration des ports et connectivité

Le switch HMS N-Tron 7018FX2-SC propose une configuration flexible de 18 ports :

• 14 ports 10/100BaseTX RJ-45 cuivre avec auto-négociation et Auto-MDIX
• 2 ports 100BaseFX fibre optique multimode avec connecteurs SC (portée 2 km)
• 2 emplacements SFP Gigabit optionnels pour extension

Les ports cuivre 10/100BaseTX détectent automatiquement le mode duplex, la configuration MDIX et négocient la vitesse maximale par défaut. Ils peuvent également être configurés manuellement selon les besoins. Les deux ports fibre 100BaseFX multimode intégrés avec connecteurs SC offrent une portée de 2 kilomètres, idéale pour les liaisons inter-bâtiments ou les environnements nécessitant une immunité aux interférences électromagnétiques.

Fonctionnalités de gestion et supervision

Ce switch manageable se configure entièrement via navigateur web. Les fonctionnalités de gestion incluent SNMP v1/v2/v3, VLAN, qualité de service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping automatique et RSTP (Rapid Spanning Tree Protocol).

Le serveur DHCP intégré assigne automatiquement les adresses IP, avec support DHCP Option 82 relay, Option 61 et mécanisme de repli IP. La sécurité des ports basée sur le filtrage d'adresses MAC protège les connexions réseau jusqu'à 8 000 adresses MAC.

Le logiciel N-View pour Windows permet la supervision à distance du switch. Les indicateurs LED bicolores sont configurables pour répondre aux contacts d'alarme, aux pannes d'alimentation et au statut N-Ring.

Redondance réseau avec technologie N-Ring

Le switch HMS N-Tron 7018FX2-SC intègre la technologie propriétaire N-Ring offrant un temps de cicatrisation d'environ 30 millisecondes. Cette architecture redondante supporte jusqu'à 250 switches managés N-Tron dans un même anneau. Le gestionnaire d'anneau fournit des diagnostics complets des défaillances et l'état de santé de l'anneau via interface web. Le switch supporte également les protocoles STP et RSTP pour des topologies redondantes standard.

Construction renforcée pour environnements industriels

Le boîtier métallique renforcé du switch 7018FX2-SC résiste aux environnements industriels sévères. Les dimensions compactes (5,8 cm × 21 cm × 12,1 cm) facilitent l'installation sur rail DIN 35 mm (support inclus) ou en rack. Le switch fonctionne sur une plage de température étendue de -40 °C à +70 °C et tolère une humidité relative de 5 % à 95 % (sans condensation).

L'alimentation accepte une tension d'entrée de 10 à 30 VDC avec protection contre l'inversion de polarité. Des entrées d'alimentation redondantes garantissent la continuité de fonctionnement. Des diodes de protection ESD et contre les surtensions équipent tous les ports.

Certifications et conformité

Le switch HMS N-Tron 7018FX2-SC possède les certifications UL Class I Division 2 (groupes A-D, T4A) pour les environnements à risque, EN 50155 pour les applications ferroviaires, IEEE 1613 pour les postes électriques, et NEMA TS 1/TS 2 pour les systèmes de transport intelligents. Il est également certifié CE, FCC, RoHS et UL 61010-1, CSA C22.2 No. 61010-1, ANSI/ISA-12.12.01-2007.

Le switch résiste aux chocs de 200g à 10 ms et aux vibrations de 50g sur la plage 5-200 Hz (triaxial). Avec un MTBF dépassant 2 millions d'heures, il assure une fiabilité élevée pour les installations critiques.

Gestion du trafic et qualité de service

Le switch manageable 7018FX2-SC offre des fonctionnalités avancées de gestion du trafic : snooping IGMP automatique pour l'optimisation du trafic multicast, contrôle des tempêtes broadcast/multicast, limitation du débit d'entrée et de sortie par port (ingress/egress rate limiting), et qualité de service (QoS) pour prioriser le trafic critique.

Contenu de la livraison et garantie

Le switch HMS N-Tron 7018FX2-SC est livré avec le support de montage sur rail DIN. Le produit est garanti 3 ans par le fabricant.
