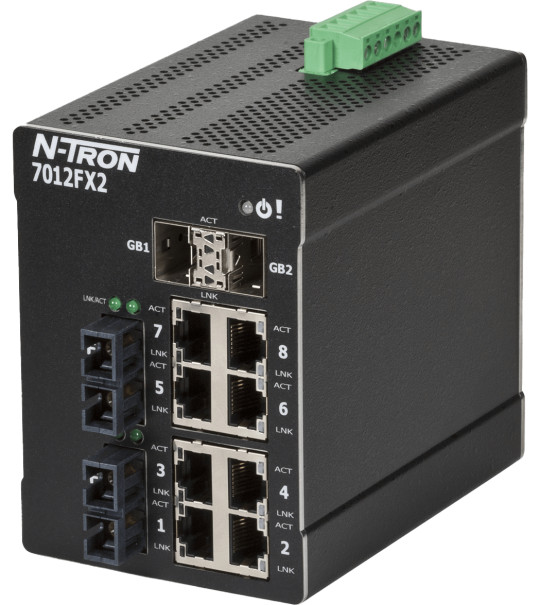

HMS Networks - N-Tron 7012FX2-SC

Le switch manageable industriel HMS Networks - N-Tron 7012FX2-SC associe connectivité cuivre et fibre optique dans un boîtier métallique renforcé conçu pour les environnements industriels sévères. Certifié UL Class I Division 2, CE, EN50155 et IEEE 1613, ce switch 12 ports offre des fonctions de gestion avancées configurables via navigateur web : VLAN, QoS, agrégation de liens (trunking), miroir de ports, SNMP v1/v2/v3 et RSTP. La technologie propriétaire N-Ring garantit un temps de reconstruction d'anneau d'environ 30 ms et prend en charge jusqu'à 250 switchs managés N-Tron en topologie anneau. Le serveur DHCP intégré (avec options 82, 61 et IP fallback) simplifie l'attribution automatique des adresses IP. Avec un MTBF supérieur à 2 millions d'heures et une plage de température de fonctionnement de -40 °C à +70 °C, ce switch s'adresse aux applications ferroviaires, aux infrastructures distantes et aux sites industriels exigeants.

Configuration des ports et connectivité

Le switch HMS Networks - N-Tron 7012FX2-SC dispose de 8 ports 10/100BaseTX RJ45 en cuivre, auto-négociant la vitesse et le mode duplex, avec détection automatique MDI/MDIX (configuration manuelle possible). Il intègre 2 ports 100BaseFX fibre optique multimode avec connecteurs SC, supportant une distance de transmission jusqu'à 2 km. Deux emplacements Gigabit SFP optionnels permettent d'ajouter des liaisons montantes haut débit avec des transceivers SFP 1000Base au choix.

Fonctions de gestion et sécurité

Les fonctionnalités managées du 7012FX2-SC se configurent entièrement via interface web et incluent : SNMP v1/v2/v3 pour la supervision à distance, VLAN pour la segmentation du trafic, Quality of Service (QoS) pour la priorisation des flux, agrégation de liens (port trunking), miroir de ports pour l'analyse réseau, et IGMP snooping automatique pour l'optimisation du multicast. Le filtrage d'adresses MAC par port (jusqu'à 8 000 adresses MAC) renforce la sécurité des connexions. La protection contre les tempêtes de broadcast et multicast ainsi que la limitation de débit en entrée et sortie par port complètent le dispositif de contrôle du trafic.

Redondance et haute disponibilité

Le switch supporte STP, RSTP et MSTP pour la redondance en topologie maillée. La technologie propriétaire N-Ring (membre ou gestionnaire d'anneau) offre une capacité d'anneau étendue jusqu'à 250 switchs N-Tron managés, avec un temps de reconstruction d'environ 30 ms. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et le statut de santé de l'anneau via navigateur. Le logiciel N-View sous Windows permet la supervision à distance en temps réel. Les indicateurs LED bicolores sont configurables pour réagir aux contacts d'alarme, aux pannes d'alimentation et au statut N-Ring.

Alimentation et robustesse

Le 7012FX2-SC dispose d'entrées d'alimentation redondantes 10-49 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports. Le boîtier métallique durci (dimensions : 10,8 × 7,9 × 11,5 cm) résiste aux chocs de 200 g @ 10 ms et aux vibrations de 50 g, 5-200 Hz triaxiales. Le switch fonctionne de -40 °C à +70 °C, avec une humidité relative de 5 % à 95 % (sans condensation) et une altitude maximale de 3 048 m. Indice de protection IP30.

Certifications et montage

Certifié UL 61010-1, UL 1604, CSA C22.2 No. 61010-1, ANSI/ISA-12.12.01-2007 Class I Division 2 Groups A–D T4A, EN 50155, IEEE 1613, NEMA TS 1/TS 2, le switch répond aux exigences des environnements dangereux et des applications ferroviaires. Homologations CE, FCC et RoHS. Montage sur rail DIN 35 mm (support inclus) ou en rack. Garantie constructeur 3 ans. MTBF supérieur à 2 millions d'heures.

Serveur DHCP et gestion des adresses IP

Le serveur DHCP intégré attribue automatiquement les adresses IP aux équipements connectés. Le switch supporte l'option 82 DHCP relay, l'option 61 et le mécanisme de repli IP (IP fallback) pour garantir la connectivité même en cas d'indisponibilité du serveur DHCP.
