HMS Networks - N-Tron 711FXE3-ST-15

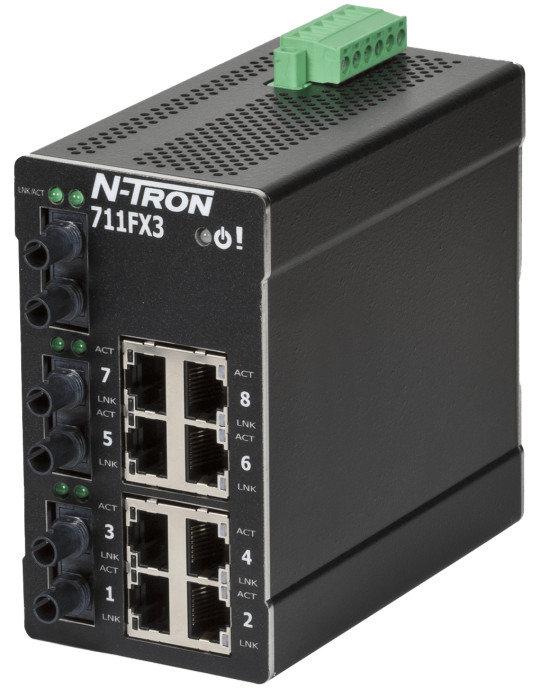

Switch Ethernet manageable industriel HMS N-Tron 711FXE3-ST-15 pour infrastructures critiques

Le switch manageable HMS N-Tron 711FXE3-ST-15 combine connectivité cuivre et fibre optique pour les environnements industriels exigeants. Avec ses 8 ports 10/100Base-TX RJ45 et ses 3 ports fibre monomode 100Base-FX avec connecteur ST atteignant 15 km, ce switch 11 ports offre une infrastructure réseau robuste pour les sites distribués et les applications critiques. La technologie de redondance N-Ring garantit un temps de rétablissement d'environ 30 ms en cas de défaillance du réseau, assurant une continuité de service optimale pour la production, les utilités et les installations sensibles.

Ports et connectivité : flexibilité cuivre et fibre optique longue distance

• 8 ports 10/100Base-TX RJ45 : auto-négociation duplex et MDIX, débit garanti sur tous les ports
• 3 ports fibre monomode 100Base-FX avec connecteur ST : distance maximale de 15 km pour liaisons inter-bâtiments
• 11 ports au total pour topologies mixtes cuivre/fibre
• Architecture store-and-forward pour performances optimales
• Configuration possible par défaut (auto) ou manuelle (hard-coded) des ports cuivre

Redondance N-Ring et gestion avancée du réseau

Le HMS N-Tron 711FXE3-ST-15 intègre la technologie N-Ring, assurant un temps de rétablissement d'environ 30 ms en cas de rupture d'anneau. Le système supporte jusqu'à 250 switches N-Tron managés dans un même anneau. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et un statut de santé de l'anneau consultable via navigateur web.

• N-Ring Manager/Member : temps de rétablissement d'environ 30 ms
• Support de STP et RSTP pour redondance complémentaire
• Capacité d'anneau étendue : jusqu'à 250 switches N-Tron managés
• Diagnostic de défaut et statut de santé via interface web
• Indicateurs LED configurables pour signaler les pannes d'alimentation et l'état du N-Ring

Fonctions de gestion manageable complètes : SNMP, VLAN, QoS

Le switch propose une gestion complète via interface web, simplifiant la configuration et la supervision du réseau. Les fonctionnalités de gestion avancées répondent aux exigences des infrastructures industrielles modernes.

• Protocole SNMP v1/v2/v3 pour intégration dans systèmes de supervision
• VLAN pour segmentation du trafic et sécurité réseau
• Quality of Service (QoS) pour priorisation des flux critiques
• Port trunking pour agrégation de bande passante
• Port mirroring pour analyse et diagnostic réseau
• IGMP snooping automatique pour optimisation du trafic multicast
• Broadcast/multicast storm control pour protection contre les tempêtes réseau
• Limitation de débit par port (ingress/egress rate limiting)
• Serveur DHCP pour attribution automatique d'adresses IP (Option 82 relay, Option 61, IP fallback)

Sécurité réseau renforcée et contrôle d'accès

• Filtrage d'adresses MAC par port pour contrôle d'accès granulaire
• Support de 8 000 adresses MAC pour environnements denses
• Contact d'alarme configurable pour signalisation d'événements critiques
• Protection physique contre les décharges électrostatiques (ESD) et surtensions sur tous les ports

Supervision et diagnostic réseau à distance

• Logiciel N-View pour Windows : supervision à distance en temps réel
• Configuration complète via navigateur web
• Indicateurs LED programmables pour visualisation rapide de l'état du système
• Accès console pour configuration initiale et dépannage

Construction industrielle durcie pour environnements extrêmes

Le boîtier métallique renforcé du 711FXE3-ST-15 assure une fiabilité maximale dans les conditions industrielles difficiles. Les certifications et indices de robustesse répondent aux exigences des secteurs les plus exigeants.

• Boîtier métallique durci : dimensions 4.3" x 2.4" x 4.6" (109 x 61 x 117 mm environ)
• Montage sur rail DIN avec support inclus
• Température de fonctionnement : -40 à +70 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3048 m
• Indice de protection : IP20
• Choc : 200g à 10 ms
• Vibrations : 50g, 5-200 Hz, triaxial
• MTBF : plus de 2 millions d'heures

Alimentation redondante et protection électrique

• Entrée d'alimentation redondante : 10-49 VDC
• Protection contre l'inversion de polarité
• Diodes de protection ESD et surtensions sur tous les ports

Certifications industrielles et conformité réglementaire

• UL 508 Listed
• ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A–D (T4) : certification pour environnements dangereux
• GOST-R certifié
• IEEE 1613 compliance pour sous-stations électriques
• CE, EMC, FCC, RoHS

Contenu de la livraison

• Switch manageable HMS N-Tron 711FXE3-ST-15
• Support de montage rail DIN
• Documentation utilisateur

Applications typiques du switch HMS N-Tron 711FXE3-ST-15

• Infrastructures industrielles avec liaisons fibre longue distance (jusqu'à 15 km)
• Sites distribués nécessitant connectivité inter-bâtiments
• Réseaux critiques exigeant redondance et temps de rétablissement rapide
• Environnements difficiles : température étendue, chocs, vibrations
• Sous-stations électriques et production d'énergie (conformité IEEE 1613)
• Pétrole et gaz, zones dangereuses Class I Division 2
• Infrastructures de transport et utilités
• Automatisation de process et contrôle SCADA
