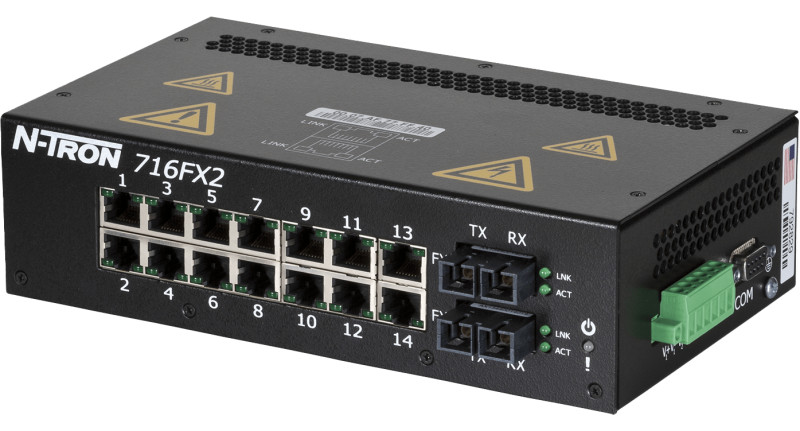

HMS Networks - N-Tron 716FX2-SC-HV

Le switch Ethernet industriel manageable HMS Networks N-Tron 716FX2-SC-HV offre une infrastructure réseau robuste pour les environnements industriels exigeants. Destiné aux applications nécessitant à la fois des connexions cuivre et fibre optique, ce switch combine 14 ports 10/100BaseTX et 2 ports fibre 100BaseFX multimode avec connecteurs SC pour une portée de 2 km. Il intègre la technologie propriétaire N-Ring™ qui assure un temps de cicatrisation d'environ 30 ms en cas de rupture de liaison, garantissant ainsi la continuité des communications critiques.

Architecture réseau mixte cuivre et fibre optique

• 14 ports 10/100BaseTX RJ45 auto-négociés (duplex, MDIX et vitesse)
• 2 ports fibre optique 100BaseFX multimode avec connecteurs SC
• Distance maximale de 2 km sur fibre multimode
• Capacité de commutation en mode store-and-forward sur tous les ports
• Débit filaire (wire speed) sur l'ensemble des ports 10/100BaseTX
• Possibilité de configuration manuelle des ports (hard coding)

Redondance réseau N-Ring™ haute performance

• Technologie N-Ring™ avec temps de cicatrisation d'environ 30 ms
• Support jusqu'à 250 switches N-Tron managés dans un anneau N-Ring
• Fonction Ring Manager intégrée avec diagnostics complets de défauts
• État de santé de l'anneau accessible via interface web
• Compatibilité avec les protocoles STP et RSTP
• Indicateurs LED configurables pour l'affichage du statut N-Ring

Fonctions de gestion réseau avancées

• Configuration complète via interface web intégrée
• Protocoles SNMP v1/v2/v3 pour la supervision réseau
• Support VLAN pour la segmentation du trafic
• Qualité de service (QoS) configurable
• Port trunking pour l'agrégation de liens
• Port mirroring pour l'analyse du trafic
• IGMP snooping automatique pour l'optimisation du multicast
• Contrôle des tempêtes de broadcast et multicast
• Limitation du débit en entrée et sortie par port (ingress/egress rate limiting)
• Logiciel N-View™ pour Windows pour la supervision à distance

Sécurité réseau renforcée

• Filtrage d'adresses MAC par port
• Support jusqu'à 8 000 adresses MAC
• Protection ESD et surtension sur tous les ports
• Contact d'alarme configurable pour la signalisation d'événements

Serveur DHCP intégré

• Attribution automatique d'adresses IP
• Support DHCP Option 82 (relay)
• Support DHCP Option 61
• Fonction IP fallback

Alimentation redondante et protection électrique

• Double entrée d'alimentation redondante 40-160 VDC
• Protection contre l'inversion de polarité
• Diodes de protection ESD et surtension sur tous les ports

Conception durcie pour environnements sévères

• Boîtier métallique renforcé montable sur rail DIN (support inclus)
• Plage de température étendue : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Résistance aux chocs : 200 g à 10 ms
• Résistance aux vibrations : 50 g, 5-200 Hz, triaxial
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Indice de protection : IP20
• Dimensions du boîtier : 5,8 × 21,1 × 12,2 cm (H × L × P)
• Poids : 2 039 g

Certifications et conformité réglementaire

• Conformité IEEE 1613 pour les applications de sous-stations électriques
• Certification UL Class I, Division 2 pour zones dangereuses
• Certification TÜV/GS selon EN 60950-1
• Conformité CE et FCC
• Conforme RoHS
• MTBF supérieur à 2 millions d'heures
• Garantie fabricant : 3 ans

Applications industrielles typiques

• Automatisation de process et contrôle-commande
• Sous-stations électriques et réseaux de distribution d'énergie
• Infrastructures de transport et ferroviaires
• Pétrole, gaz et industries extractives
• Traitement des eaux et stations d'épuration
• Automatismes d'entrepôts et centres de distribution
• Secteur médical et équipements critiques
• Réseaux de production d'énergie renouvelable
