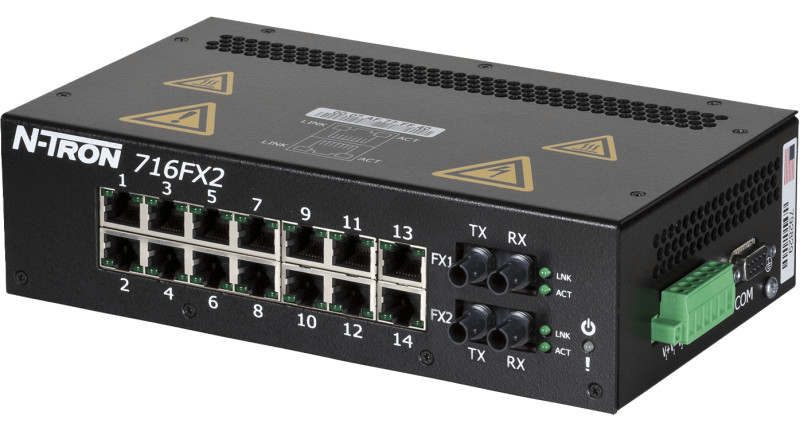

HMS Networks - N-Tron 716FX2-ST-HV

Le switch manageable N-Tron 716FX2-ST-HV offre une solution robuste pour la connectivité industrielle. Conçu pour les environnements exigeants, ce switch 16 ports combine ports cuivre et fibre optique pour une flexibilité maximale. Sa technologie de redondance N-Ring avec temps de cicatrisation ~30ms et ses fonctions de gestion avancées en font un équipement adapté aux installations critiques nécessitant haute disponibilité et performances soutenues.

Architecture et ports de communication

Le 716FX2-ST-HV dispose de 14 ports 10/100BaseTX RJ-45 et 2 ports fibre optique 100Base-FX avec connecteurs ST multimode. La distance maximale sur fibre atteint 2 km. Tous les ports 10/100BaseTX intègrent l'auto-détection duplex et MDIX, avec configuration automatique de la vitesse maximale par défaut ou possibilité de configuration manuelle. Le switch délivre des performances wire speed sur l'ensemble des ports cuivre.

Fonctions de gestion avancées

L'ensemble des fonctions de gestion sont configurables depuis un navigateur web. Le switch supporte SNMP v1/v2/v3 pour la supervision à distance, VLAN pour la segmentation réseau, Quality of Service (QoS) pour la priorisation du trafic, port trunking, port mirroring, IGMP snooping automatique et RSTP pour la redondance de chemins. Le contrôle de tempête broadcast/multicast et la limitation de débit ingress/egress par port permettent une gestion fine du trafic.

Redondance et haute disponibilité

La technologie N-Ring propriétaire assure un temps de cicatrisation d'environ 30ms et supporte jusqu'à 250 switches N-Tron manageables dans l'anneau. Le gestionnaire d'anneau fournit des diagnostics complets et l'état de santé de l'anneau via interface web. Le switch supporte également STP et RSTP comme protocoles de redondance alternatifs. L'alimentation redondante 40-160VDC avec protection contre les inversions de polarité garantit la continuité de service.

Sécurité et administration réseau

Le filtrage d'adresses MAC par port renforce la sécurité des connexions réseau avec support jusqu'à 8000 adresses MAC. Le serveur DHCP intégré attribue automatiquement les adresses IP et inclut DHCP Option 82 relay, Option 61 et IP fallback. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état N-Ring.

Supervision à distance

Le logiciel N-View pour Windows permet la supervision à distance en temps réel. Un contact d'alarme configurable facilite l'intégration dans les systèmes de surveillance existants. Les protections ESD et les diodes de protection contre les surtensions équipent tous les ports.

Robustesse et certifications industrielles

Le boîtier métallique pour montage rail DIN (dimensions : 5,8 cm × 21,1 cm × 12,2 cm) résiste aux chocs de 200g à 10ms et vibrations de 50g sur 5-200Hz triaxial. La plage de température de fonctionnement s'étend de -40°C à +70°C, avec humidité relative de 5% à 95% sans condensation. L'altitude maximale d'installation atteint 3048 mètres. Le switch est certifié IEEE 1613, homologué UL Class I Division 2 pour les environnements dangereux, certifié CE, FCC et conforme RoHS. Protection IP20. MTBF supérieur à 2 millions d'heures. Certifié TÜV/GS selon EN 60950-1. Garantie 3 ans. Origine : États-Unis.
