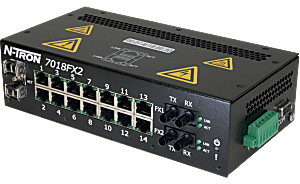

HMS Networks - N-Tron 7018FXE2-ST-15

Le switch HMS Networks - N-Tron 7018FXE2-ST-15 offre une connectivité Ethernet manageable haute performance pour les environnements industriels exigeants. Avec 18 ports au total, ce switch associe connectivité cuivre et fibre optique pour répondre aux besoins de l'automatisation industrielle, du ferroviaire et des sites distants. Sa construction robuste en boîtier métallique durci et ses fonctionnalités de gestion complètes permettent un déploiement fiable dans les conditions les plus sévères.

Configuration des ports

• 14 ports 10/100BaseTX RJ-45 cuivre auto-sensing duplex et MDIX
• 2 ports 100Base-FX fibre optique singlemode 15 km avec connecteurs ST intégrés
• 2 emplacements SFP Gigabit optionnels pour extension fibre
• Auto-configuration de la vitesse maximale par défaut, possibilité de configuration manuelle

Fonctionnalités de gestion réseau

• Configuration complète via navigateur web
• Protocoles SNMP v1/v2/v3 pour la gestion réseau
• VLAN, Quality of Service (QoS), agrégation de ports (port trunking)
• Port mirroring pour l'analyse du trafic
• Auto-IGMP Snooping pour l'optimisation du multicast
• Contrôle de tempête broadcast/multicast
• Limitation du débit d'entrée/sortie par port
• Serveur DHCP avec assignation automatique d'adresses IP, Option 82 relay, Option 61 et IP fallback

Redondance et résilience réseau

• Technologie N-Ring avec temps de rétablissement de ~30 ms
• Support jusqu'à 250 switches N-Tron managed dans un même anneau
• Ring manager avec diagnostics de défaillance complets et statut de santé de l'anneau
• Protocoles STP et RSTP
• Entrées d'alimentation redondantes 10-30 VDC avec protection contre l'inversion de polarité

Sécurité réseau

• Filtrage d'adresses MAC par port avec support jusqu'à 8 000 adresses MAC
• Protection ESD et diodes de protection contre les surtensions sur tous les ports

Supervision et diagnostic

• Indicateurs LED bicolores configurables pour répondre aux contacts d'alarme, défaillance d'alimentation et statut N-Ring
• Contact d'alarme configurable
• Logiciel N-View pour Windows permettant la supervision à distance

Construction industrielle durcie

• Boîtier métallique durci résistant aux environnements industriels sévères
• Plage de température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % sans condensation
• Altitude maximale d'installation : 3 048 m
• Indice de protection : IP20
• Dimensions du boîtier : 5,8 cm × 21 cm × 12,1 cm
• Poids net : 2 038,5 g

Résistance aux chocs et vibrations

• Choc : 200 g à 10 ms
• Vibration : 50 g, 5-200 Hz, triaxial
• MTBF supérieur à 2 millions d'heures

Certifications et conformité

• UL 61010-1, UL 1604, CSA C22.2 No. 61010-1
• ANSI/ISA-12.12.01-2007 Class I, Division 2, Groups A–D, T4A (environnements dangereux)
• EN 50155 (applications ferroviaires)
• IEEE 1613 (sous-stations électriques)
• NEMA TS 1/TS 2
• CE, FCC, RoHS

Montage et alimentation

• Montage sur rail DIN 35 mm (support inclus) ou rack
• Alimentation : 10-30 VDC
• Protection contre l'inversion de polarité

Applications

Le switch N-Tron 7018FXE2-ST-15 s'adresse aux installations d'automatisme industriel, aux infrastructures ferroviaires, aux sous-stations électriques, aux sites distants et à tous les environnements exigeants nécessitant une connectivité Ethernet fiable avec redondance réseau et gestion complète.
