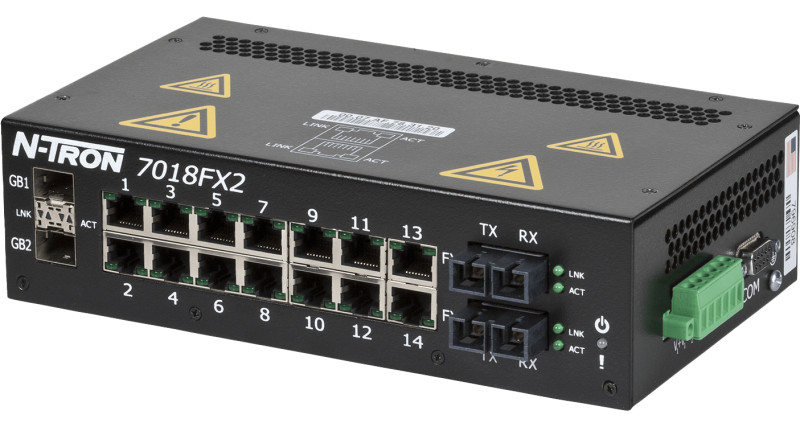

HMS Networks - N-Tron 7018FXE2-SC-15

Le switch Ethernet industriel HMS Networks N-Tron 7018FXE2-SC-15 associe connectivité cuivre et fibre optique pour des infrastructures réseau exigeantes en environnements difficiles. Avec 18 ports managés, une redondance N-Ring à cicatrisation rapide (30 ms) et une plage de température étendue de -40 à +70 °C, ce switch s'adresse aux installations industrielles, ferroviaires et offshore nécessitant disponibilité et robustesse.

Configuration 18 ports cuivre et fibre optique

Le 7018FXE2-SC-15 intègre 14 ports 10/100Base-TX RJ-45 auto-négociés (auto-sensing duplex et MDIX), 2 ports 100Base-FX fibre optique monomode avec connecteurs SC et portée 15 km, ainsi que 2 emplacements SFP Gigabit optionnels. Cette combinaison permet de raccorder équipements locaux en cuivre et liaisons longue distance en fibre au sein d'une même infrastructure.

Redondance N-Ring et RSTP

Le switch supporte la technologie propriétaire N-Ring avec temps de cicatrisation d'environ 30 ms et capacité d'anneau étendue jusqu'à 250 switches managés N-Tron. Le mode N-Ring Manager fournit diagnostics de défaut et état de santé de l'anneau via interface web. Le switch supporte également STP et RSTP pour l'intégration dans des topologies redondantes standards.

Fonctions de gestion avancées

L'interface de gestion web permet la configuration de VLAN, QoS (Quality of Service), agrégation de ports (trunking), port mirroring, IGMP snooping automatique, SNMP v1/v2/v3, contrôle de tempête broadcast/multicast et limitation de débit par port (ingress/egress rate limiting). Le switch intègre un serveur DHCP avec affectation automatique d'adresses IP, relay DHCP Option 82, Option 61 et fallback IP.

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé avec support jusqu'à 8 000 adresses MAC. La fonction Enhanced Port Security protège les connexions réseau contre les accès non autorisés.

Supervision et diagnostic

Des LED bicolores configurables indiquent l'état du switch et peuvent être paramétrées pour réagir à un contact d'alarme, une défaillance d'alimentation ou le statut N-Ring. Le logiciel N-View (Windows) permet la supervision à distance. Le switch supporte SNMP v1/v2/v3 pour l'intégration dans les systèmes de gestion réseau existants.

Alimentation redondante et protection

Deux entrées d'alimentation redondantes acceptent une tension de 10 à 30 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports. Le switch dispose d'un MTBF supérieur à 2 millions d'heures.

Construction robuste pour environnements sévères

Le boîtier métallique durci (5,8 × 21 × 12,1 cm, 2038 g) résiste aux conditions industrielles extrêmes : température de -40 à +70 °C en fonctionnement, humidité relative 5 à 95 % (sans condensation), altitude maximale 3048 m, vibrations 50g (5-200 Hz, triaxial) et chocs 200g à 10 ms. Montage sur rail DIN 35 mm (support inclus) ou en rack.

Certifications et conformité

Le switch dispose des certifications UL Class I Division 2 Groups A–D T4A (UL 61010-1, UL 1604, ANSI/ISA-12.12.01-2007), EN 50155 (applications ferroviaires), IEEE 1613 (sous-stations électriques), NEMA TS 1/TS 2, CE, FCC et RoHS. Protection IP20.

Caractéristiques techniques HMS N-Tron 7018FXE2-SC-15

• 14 ports 10/100Base-TX RJ-45 auto-sensing (duplex, MDIX, vitesse)
• 2 ports 100Base-FX fibre monomode SC intégrés, portée 15 km
• 2 emplacements SFP Gigabit optionnels
• N-Ring : cicatrisation ~30 ms, jusqu'à 250 switches par anneau
• Protocoles de redondance : N-Ring Manager/Member, STP, RSTP
• Gestion : VLAN, QoS, trunking, mirroring, IGMP snooping, SNMP v1/v2/v3
• Sécurité : filtrage MAC par port (8000 adresses), Enhanced Port Security
• Serveur DHCP intégré (Option 82, Option 61, IP fallback)
• Alimentation : 10-30 VDC, double entrée redondante, protection inversion polarité
• Température : -40 à +70 °C (fonctionnement), -40 à +85 °C (stockage)
• Humidité : 5 à 95 % HR (sans condensation)
• Protection : IP20, diodes ESD et surtension sur tous les ports
• Vibrations/chocs : 50g (5-200 Hz triaxial) / 200g à 10 ms
• Boîtier métal durci : 5,8 × 21 × 12,1 cm, 2038 g
• Montage : rail DIN 35 mm, rack (supports inclus)
• LED bicolores configurables (alarme, alimentation, N-Ring)
• Supervision : logiciel N-View (Windows), SNMP v1/v2/v3
• MTBF : > 2 millions d'heures
• Certifications : UL Class I Div 2, EN 50155, IEEE 1613, NEMA TS 1/TS 2, CE, FCC, RoHS
• Garantie : 3 ans
• Origine : États-Unis
