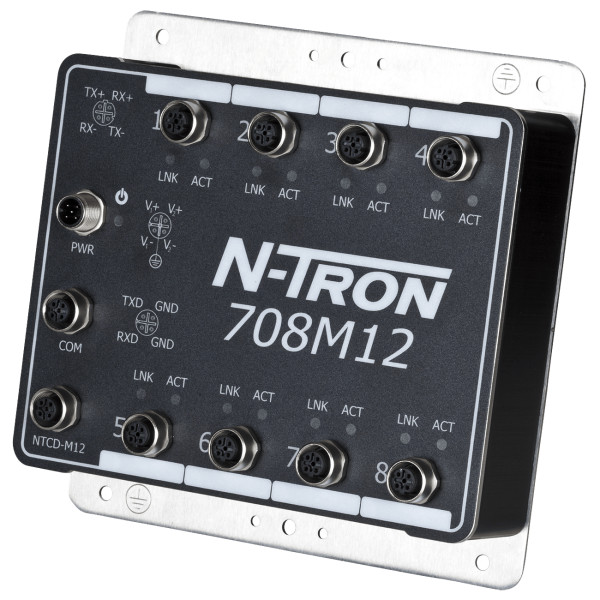

HMS Networks - N-Tron 708M12

Switch industriel manageable IP67 pour environnements extrêmes

Le switch N-Tron 708M12 est un switch Ethernet industriel manageable conçu pour résister aux conditions environnementales les plus sévères. Sa certification IP67 et son boîtier métallique renforcé le protègent contre la poussière, les jets d'eau haute et basse pression, ainsi que l'immersion temporaire. Avec une plage de température de fonctionnement de -40 à +80 °C et des certifications UL Class I Division 2, CE, EN50155 et ABS, ce switch s'adapte aux environnements industriels, ferroviaires et à zones dangereuses.

Le boîtier de dimensions 16,9 cm × 16,9 cm × 4,6 cm est prévu pour un montage sur paroi (bulkhead), offrant une intégration optimale dans les armoires, coffrets et installations industrielles où l'espace est limité.

Connectivité et ports Ethernet M12

Le 708M12 dispose de 8 ports 10/100BaseTX équipés de connecteurs M12 D-coded. Ces ports auto-détectent le mode duplex et MDIX, se configurant automatiquement par défaut pour obtenir la vitesse et les performances maximales. La configuration peut également être définie manuellement via l'interface web du switch.

Fonctions de gestion avancées

Ce switch manageable offre une configuration complète via navigateur web. Les fonctionnalités incluent SNMP v1/v2/v3, support IGMP avec auto-configuration, capacité VLAN, qualité de service (QoS), agrégation de liens (trunking) et port mirroring. La sécurité des ports s'appuie sur un filtrage MAC jusqu'à 8 000 adresses.

La gestion des adresses IP est facilitée par un serveur/client DHCP avec Option 82 Relay, Option 61 et IP Fallback. Le logiciel N-View pour Windows permet la supervision et la gestion des firmwares depuis un poste centralisé.

Technologie de redondance N-Ring

Le switch intègre la technologie N-Ring, offrant un temps de cicatrisation d'environ 30 ms et supportant jusqu'à 250 switches managés N-Tron dans un même anneau. Le gestionnaire d'anneau fournit des diagnostics complets de défaillance et l'état de santé de l'anneau via navigateur. Le switch prend également en charge STP et RSTP pour les topologies de redondance classiques.

Gestion du trafic et indicateurs LED

Les fonctions de gestion du trafic comprennent l'auto-IGMP Snooping, la QoS, le contrôle de tempête broadcast/multicast et la limitation du débit d'entrée/sortie par port. Les indicateurs LED bicolores affichent l'état de liaison du switch et peuvent être configurés pour signaler une panne de courant.

Alimentation redondante et protection

Le switch accepte une alimentation redondante de 10 à 30 VDC avec protection contre l'inversion de polarité. Tous les ports sont équipés de diodes de protection contre les décharges électrostatiques (ESD) et les surtensions.

Fiabilité et normes industrielles

Le 708M12 affiche une MTBF de plus de 2 millions d'heures. Il répond aux normes de vibrations et chocs (200g @ 10ms, 50g 5-200Hz triaxial) et fonctionne dans une plage d'humidité relative de 5 % à 100 % (non condensant), jusqu'à 3 048 mètres d'altitude.

Caractéristiques techniques

• 8 ports 10/100BaseTX M12 D-coded auto-sensing
• Switch manageable via web, SNMP v1/v2/v3
• Certification IP67, boîtier métallique renforcé
• N-Ring avec temps de cicatrisation ~30 ms (jusqu'à 250 switches)
• Support STP, RSTP
• IGMP Snooping, VLAN, QoS, trunking, port mirroring
• Serveur/client DHCP avec Option 82, Option 61, IP Fallback
• Sécurité des ports : filtrage MAC jusqu'à 8 000 adresses
• Alimentation : 10-30 VDC redondante, protection inversion de polarité
• Température de fonctionnement : -40 à +80 °C
• Humidité relative : 5 % à 100 % (non condensant)
• Montage sur paroi (bulkhead)
• Dimensions : 16,9 cm × 16,9 cm × 4,6 cm
• Poids : 2 041 g
• Certifications : UL Class I Division 2, CE, EN50155, ABS, DNV, TÜV/GS EN 60950-1
• MTBF : >2 millions d'heures
• Garantie : 3 ans
