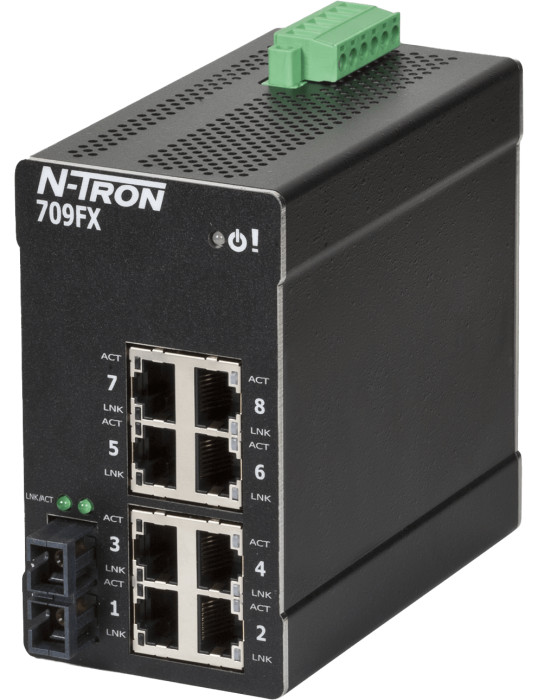

HMS Networks - N-Tron 709FXE-SC-80

Le switch industriel managé N-Tron 709FXE-SC-80 offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Conçu pour les applications nécessitant une transmission longue distance sur fibre optique, ce switch de 9 ports combine connectivité cuivre et fibre pour une flexibilité maximale d'installation dans les infrastructures critiques.

Architecture réseau et connectivité

Le switch dispose de 8 ports 10/100Base-TX RJ45 et d'1 port fibre optique 100Base-FX avec connecteurs SC. Le port fibre utilise une technologie monomode avec une portée de 80 km, idéale pour relier des sites distants ou des équipements éloignés. Les ports cuivre intègrent l'auto-négociation duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. Tous les ports 10/100Base-TX supportent le débit en vitesse câble.

Gestion réseau avancée

Ce switch administrable offre une configuration complète via navigateur web. Les fonctionnalités incluent SNMP v1/v2/v3, VLAN, qualité de service (QoS), agrégation de ports (port trunking), port mirroring, IGMP snooping automatique et RSTP. Le contrôle du trafic s'effectue par limitation du débit d'entrée/sortie par port et contrôle des tempêtes broadcast/multicast. Le switch intègre un serveur DHCP pour l'attribution automatique d'adresses IP, avec support des options DHCP 82 (relay), 61 et IP fallback.

Redondance et haute disponibilité

La technologie propriétaire N-Ring assure une redondance réseau avec un temps de guérison d'environ 30 ms. Cette architecture supporte jusqu'à 250 switches managés N-Tron dans un anneau. Le gestionnaire d'anneau fournit des diagnostics complets de défaillance et le statut de santé de l'anneau via navigateur. Le switch supporte également STP et RSTP pour les topologies redondantes standards.

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé avec support jusqu'à 8 000 adresses MAC. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et le statut N-Ring. Le logiciel N-View pour Windows permet la surveillance à distance en temps réel.

Alimentation et protection

Le switch dispose d'une alimentation redondante acceptant une plage de 10 à 49 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports. Un contact d'alarme configurable permet la remontée d'alertes.

Conception industrielle robuste

Le boîtier métallique durci sur rail DIN (support inclus) mesure 109 × 61 × 117 mm. La conception supporte des températures de fonctionnement de -40 °C à +70 °C et une humidité relative de 5 % à 95 % (sans condensation). Le switch résiste à des chocs de 200g @ 10ms et des vibrations de 50g, 5-200 Hz triaxiaux. Installation possible jusqu'à 3 048 m d'altitude. Le MTBF dépasse 2 millions d'heures.

Certifications et conformité

Le switch répond aux normes IEEE 1613 et dispose des certifications UL/cUL selon UL 508, listage UL Class I, Division 2, Groups A-D (T4) selon ANSI/ISA 12.12.01-2007 pour environnements dangereux, certifications CE, FCC, RoHS et GOST-R. Indice de protection IP20. Garantie constructeur de 3 ans. Origine : États-Unis.
