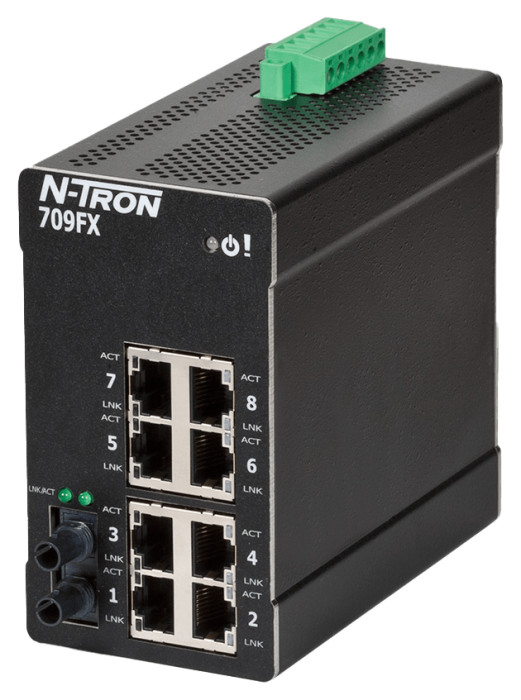

HMS Networks - N-Tron 709FXE-ST-80

Le HMS Networks - N-Tron 709FXE-ST-80 est un switch Ethernet industriel manageable 9 ports conçu pour la connectivité d'équipements dans les environnements industriels exigeants. Avec huit ports cuivre et un port fibre longue distance, il offre la flexibilité nécessaire pour raccorder des équipements distants tout en garantissant une administration réseau avancée via SNMP, VLAN et QoS. Sa conception robuste et sa plage de température étendue en font un équipement adapté aux installations industrielles critiques.

Configuration des ports

• 8 ports 10/100BaseTX RJ45 auto-sensing duplex et MDIX
• 1 port 100BaseFX fibre optique monomode avec connecteur ST
• Distance fibre : 80 km
• Technologie store-and-forward avec capacité wire speed sur tous les ports 10/100BaseTX

Fonctions de gestion réseau

• Switch manageable configurable via navigateur web
• SNMP v1/2/3 pour la supervision réseau
• VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux
• Port trunking, port mirroring, IGMP snooping automatique
• Contrôle broadcast/multicast storm
• Limitation de débit par port (ingress/egress rate limiting)
• Filtrage d'adresses MAC par port : jusqu'à 8 000 adresses MAC

Redondance réseau N-Ring

• Technologie N-Ring avec temps de guérison d'environ 30 ms
• Support jusqu'à 250 switches N-Tron manageables en anneau
• Mode ring manager ou ring member
• Diagnostics de défauts et état de santé de l'anneau via navigateur
• Support STP et RSTP

Alimentation et protection

• Double entrée d'alimentation redondante : 10 à 49 VDC
• Protection contre l'inversion de polarité
• Protection ESD et surtension sur tous les ports
• Serveur DHCP pour attribution automatique d'adresses IP
• DHCP Option 82 relay, Option 61 et IP fallback

Supervision et alarmes

• Logiciel N-View (Windows) pour la supervision à distance
• Indicateurs LED configurables pour signaler les défaillances d'alimentation et l'état N-Ring
• Contact d'alarme configurable

Construction durcie

• Boîtier métallique renforcé pour montage sur rail DIN (support inclus)
• Plage de température de fonctionnement : -40 à +70 °C
• Plage de température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 % sans condensation
• Altitude maximale d'installation : 3 048 m
• Indice de protection : IP20
• Résistance aux chocs : 200 g à 10 ms
• Résistance aux vibrations : 50 g, 5–200 Hz, triaxial
• Dimensions du boîtier : 109,2 × 61 × 116,8 mm (4,3 × 2,4 × 4,6 pouces)
• Poids net : 1 177,8 g

Certifications et normes

• Conformité IEEE 1613
• UL/cUL Listed to UL 508
• ANSI/ISA 12.12.01-2007 Class I, Division 2, Groups A–D (T4) pour environnements dangereux
• Certifications CE, FCC, RoHS
• GOST-R Certified
• MTBF : plus de 2 millions d'heures
• Garantie : 3 ans

Applications

Le 709FXE-ST-80 convient aux installations industrielles nécessitant une administration réseau approfondie et des liaisons fibre longue distance : automatismes industriels, infrastructures de contrôle-commande, systèmes SCADA, installations pétrochimiques, centrales électriques, infrastructures de transport et systèmes critiques exigeant redondance et fiabilité.
