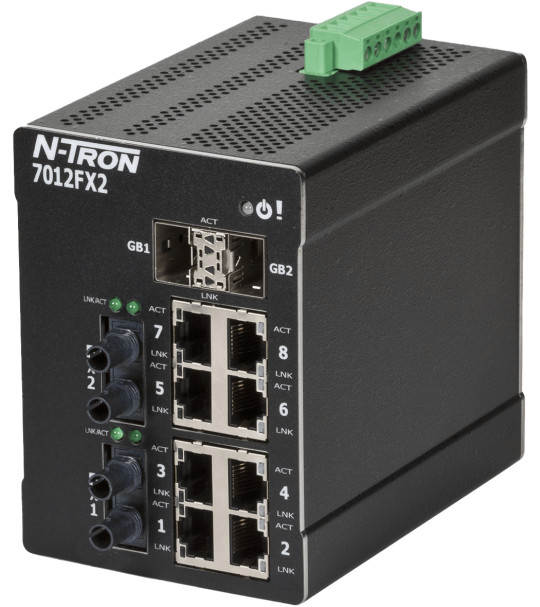

HMS Networks - N-Tron 7012FXE2-ST-15

Le switch manageable industriel HMS Networks - N-Tron 7012FXE2-ST-15 offre une connectivité réseau robuste pour les applications industrielles nécessitant fibre longue distance et redondance. Avec sa combinaison de ports cuivre et fibre optique, ce commutateur administrable 12 ports assure la transmission de données dans les environnements industriels critiques, les sites ferroviaires et les installations distantes soumises à des conditions environnementales sévères.

Architecture réseau et connectivité

Le switch HMS Networks - N-Tron 7012FXE2-ST-15 intègre 8 ports 10/100Base-TX RJ45 auto-détection (duplex, MDIX, vitesse), 2 ports fibre 100Base-FX avec connecteurs ST pour liaison singlemode 15 km, et 2 emplacements SFP Gigabit optionnels pour uplinks à haut débit. Cette configuration permet de connecter équipements locaux et sites distants sur une même infrastructure redondante.

Fonctions de gestion réseau avancées

Ce switch manageable se configure intégralement via interface web. Les fonctionnalités incluent :

• SNMP v1/v2/v3 pour administration et supervision
• VLAN pour segmentation du trafic
• Quality of Service (QoS) pour priorisation des flux critiques
• Port trunking et port mirroring pour agrégation de bande passante et diagnostic
• IGMP snooping automatique pour optimisation du multicast
• STP, RSTP et MSTP pour prévention des boucles réseau
• Serveur DHCP intégré avec options 82, 61 et IP fallback pour attribution automatique d'adresses
• Limitation de débit ingress/egress par port
• Contrôle des tempêtes de broadcast/multicast

Redondance et haute disponibilité

La technologie N-Ring™ propriétaire assure un temps de cicatrisation réseau d'environ 30 ms en cas de rupture de lien, avec support de topologies en anneau jusqu'à 250 switches N-Tron managés. Le mode Manager fournit diagnostics de défauts complets et statut de santé de l'anneau via navigateur web. L'alimentation redondante 10-49 VDC avec protection contre inversion de polarité garantit la continuité de service.

Sécurité réseau renforcée

Le filtrage MAC par port autorise jusqu'à 8 000 adresses MAC pour contrôler l'accès au réseau. Des diodes de protection ESD et anti-surtension équipent tous les ports.

Supervision et diagnostic

Le logiciel N-View™ pour Windows permet la supervision à distance des équipements. Des LED bicolores configurables signalent contact d'alarme, défaillance d'alimentation et état du N-Ring. Un port USB Type B facilite la configuration locale.

Conception industrielle durcie

Le boîtier métallique (10,8 × 7,9 × 11,5 cm) résiste aux chocs (200g @ 10ms) et vibrations (50g, 5-200 Hz triaxial). Certifié UL Class I Division 2 (Groupes A-D, T4A) pour zones dangereuses, EN 50155 pour applications ferroviaires, IEEE 1613 pour sous-stations électriques, et ABS pour environnements maritimes. Montage sur rail DIN 35 mm (support inclus) ou rack. MTBF supérieur à 2 millions d'heures.

Caractéristiques techniques HMS Networks - N-Tron 7012FXE2-ST-15

• 12 ports au total : 8× 10/100Base-TX RJ45 + 2× 100Base-FX ST singlemode 15 km + 2× SFP Gigabit (optionnels)
• Auto-négociation vitesse, duplex et MDIX sur ports cuivre (configuration manuelle possible)
• Gestion complète : SNMP v1/v2/v3, VLAN, QoS, port mirroring, IGMP snooping, serveur DHCP
• Redondance N-Ring™ (~30 ms), STP, RSTP, MSTP
• Sécurité : filtrage MAC par port (8 000 adresses max)
• Alimentation redondante : 10-49 VDC avec protection inversion polarité
• Plage de température étendue : -40 à +70 °C (fonctionnement), -40 à +85 °C (stockage)
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 mètres
• Indices de protection : IP30
• Certifications : UL 61010-1, UL 1604, CSA C22.2 No. 61010-1, ANSI/ISA-12.12.01-2007 Class I Div 2 Groups A-D T4A, EN 50155, IEEE 1613, NEMA TS 1/TS 2, CE, FCC, RoHS
• Poids : 1 132,5 g
• Garantie : 3 ans
• Origine : États-Unis

Applications du switch HMS Networks - N-Tron 7012FXE2-ST-15

Ce commutateur manageable est conçu pour les infrastructures industrielles distribuées : automatisation d'usine, sous-stations électriques, installations ferroviaires, sites pétroliers et gaziers, stations de traitement des eaux, énergies renouvelables, et toute application nécessitant liaisons fibre longue distance en environnement difficile avec redondance réseau garantie.
