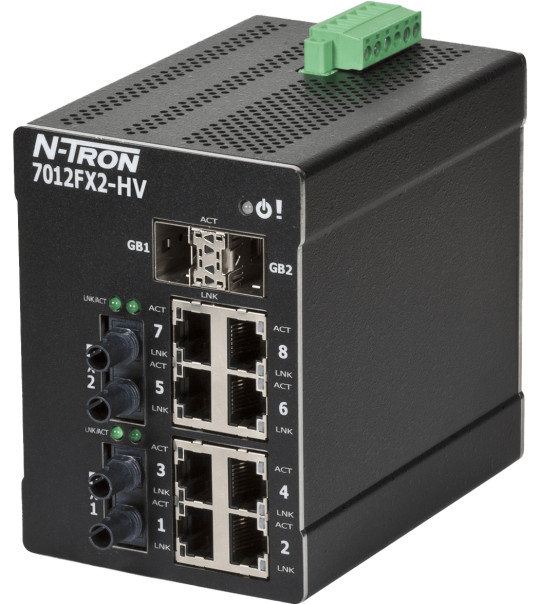

HMS Networks - N-Tron 7012FX2-ST-HV

Le switch manageable industriel N-Tron 7012FX2-ST-HV offre une connectivité réseau robuste pour les environnements exigeants, combinant ports cuivre et fibre optique dans un boîtier métallique durci. Conçu pour les applications industrielles, ferroviaires et les sites distants soumis à des conditions difficiles, ce switch administrable garantit performance et fiabilité avec une plage de température étendue de -40 à +70 °C et une alimentation redondante 43-300 VDC.

Configuration des ports et connectivité

Le 7012FX2-ST-HV dispose de 12 ports au total répartis comme suit :

• 8 ports cuivre 10/100BaseTX RJ-45 auto-négociés (duplex et MDIX)
• 2 ports fibre multimode 100Base-FX avec connecteurs ST, portée 2 km
• 2 emplacements SFP optionnels pour transceivers Gigabit

Fonctions de gestion et administration

En tant que switch manageable, le 7012FX2-ST-HV offre une administration complète via navigateur web avec support SNMP v1/v2/v3. Les fonctions avancées incluent :

• Configuration de VLAN pour la segmentation réseau
• Quality of Service (QoS) pour la priorisation du trafic
• Port trunking et port mirroring pour l'agrégation et la surveillance
• Auto-IGMP Snooping avec configuration automatique
• RSTP (Rapid Spanning Tree Protocol) pour la redondance
• Sécurité des ports basée sur le filtrage d'adresses MAC (jusqu'à 8000 adresses)

Technologie N-Ring pour la haute disponibilité

Le switch intègre la technologie N-Ring propriétaire avec un temps de cicatrisation d'environ 30 ms. Cette technologie supporte des anneaux de redondance pouvant inclure jusqu'à 250 switches N-Tron administrables. Le gestionnaire d'anneau fournit des diagnostics complets de défaillance et l'état de santé de l'anneau via interface web.

Serveur DHCP et attribution automatique d'adresses

Le 7012FX2-ST-HV intègre un serveur DHCP permettant l'attribution automatique d'adresses IP aux équipements connectés. Il supporte DHCP Option 82 relay, Option 61 et la fonction de repli IP (IP fallback).

Supervision à distance et surveillance

La surveillance en temps réel est assurée par le logiciel N-View (basé Windows) pour la supervision à distance. Des indicateurs LED bicolores configurables signalent les alarmes, les défaillances d'alimentation et l'état du N-Ring. Un contact d'alarme configurable permet l'intégration dans des systèmes de supervision existants.

Robustesse et construction industrielle

Le boîtier métallique durci (10,8 × 8,2 × 11,7 cm) assure la protection IP30 et supporte un montage sur rail DIN 35 mm ou en rack (supports inclus). Les performances en environnement difficile sont garanties par :

• Plage de température opérationnelle : -40 à +70 °C
• Humidité relative : 5 à 95 % sans condensation
• Résistance aux chocs : 50g à 10ms
• Résistance aux vibrations : 30g, 10-200 Hz, triaxial
• Altitude maximale d'installation : 3048 mètres

Alimentation et protection

L'alimentation redondante 43-300 VDC garantit la continuité de service avec protection contre l'inversion de polarité. Des diodes de protection ESD et antisurtension équipent tous les ports pour une immunité renforcée aux perturbations électriques.

Certifications et conformité

Le switch 7012FX2-ST-HV est certifié pour les environnements exigeants :

• Certification UL Class I, Division 2 pour zones dangereuses
• Conformité EN 50155 pour applications ferroviaires
• Certifications CE, FCC, RoHS
• Certification ABS (American Bureau of Shipping)
• MTBF supérieur à 2 millions d'heures
• Garantie constructeur : 3 ans

Applications typiques

Le N-Tron 7012FX2-ST-HV s'adresse aux infrastructures industrielles nécessitant connectivité cuivre et fibre avec administration réseau complète : automatisation d'usine, applications ferroviaires, sites distants, installations pétrolières et gazières, production d'énergie, traitement des eaux, centres de distribution et infrastructures de transport.
