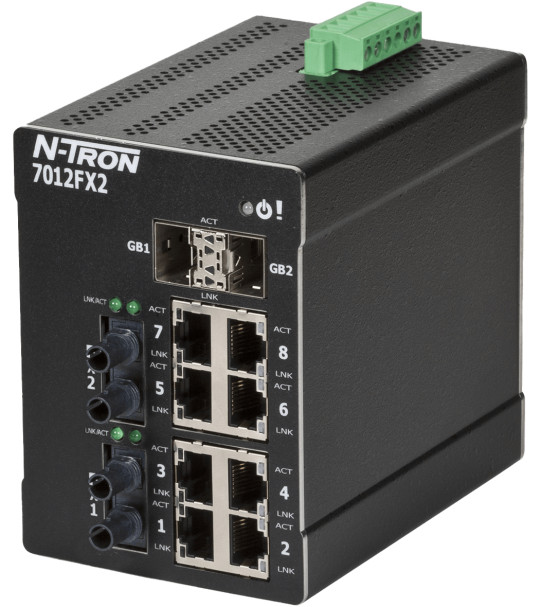

HMS Networks - N-Tron 7012FX2-ST

Le N-Tron 7012FX2-ST est un switch Ethernet manageable 12 ports conçu pour les infrastructures industrielles exigeantes. Il offre une connectivité hybride cuivre et fibre multimode avec slots SFP Gigabit, associée à des fonctions de gestion avancées (VLAN, QoS, SNMP v1/v2/v3) et à une redondance réseau ultra-rapide grâce à la technologie N-Ring. Son boîtier métallique renforcé et sa plage de température étendue (-40 à +70 °C) le destinent aux environnements industriels sévères, sites distants et applications ferroviaires.

Configuration des ports

• 8 ports cuivre 10/100Base-TX RJ-45 : auto-négociation de vitesse et duplex, auto-MDIX, configuration par défaut ou verrouillage manuel de la vitesse
• 2 ports fibre multimode 100Base-FX ST intégrés : distance de 2 km
• 2 emplacements SFP Gigabit optionnels : pour transceivers SFP 1000Base-X (cuivre ou fibre) selon besoins

Fonctions de gestion réseau

• Administration via navigateur web : configuration complète des paramètres SNMP, VLAN, QoS, agrégation de liens (port trunking), miroir de port et IGMP
• SNMP v1/v2/v3 : supervision centralisée et intégration dans les plateformes de gestion de réseau
• Auto-IGMP snooping : optimisation automatique du trafic multicast
• Quality of Service (QoS) : priorisation du trafic critique
• Limitation de débit par port : contrôle ingress/egress pour maîtriser la bande passante
• Contrôle de tempête broadcast/multicast : protection contre les surcharges réseau
• Serveur DHCP intégré : attribution automatique d'adresses IP avec support DHCP Option 82 relay, Option 61 et IP fallback

Redondance et diagnostic

• Technologie N-Ring : temps de rétablissement ~30 ms en cas de coupure de lien, prise en charge jusqu'à 250 switches N-Tron managés dans un même anneau
• Rôle Ring Manager ou Member : diagnostic complet de l'état de l'anneau et indicateur de santé via interface web
• Protocoles STP, RSTP, MSTP : redondance standard IEEE pour topologies multi-anneaux ou arborescentes

Sécurité et supervision

• Filtrage MAC par port : jusqu'à 8 000 adresses MAC autorisées pour un contrôle d'accès renforcé
• LED bi-couleur configurables : indicateurs visuels personnalisables (alarme contact, panne alimentation, statut N-Ring)
• Supervision à distance : logiciel N-View sous Windows pour la surveillance temps réel des équipements

Alimentation et protection

• Entrée redondante 10-49 VDC : continuité de service en cas de défaillance d'une source d'alimentation
• Protection contre les inversions de polarité
• Diodes de protection ESD et surtensions sur tous les ports pour une immunité accrue aux perturbations électriques

Robustesse industrielle

• Boîtier métallique durci : dimensions 10,8 × 7,9 × 11,5 cm, poids 1 133 g, indice IP30
• Montage rail DIN 35 mm ou rack : support inclus pour installation flexible
• Plage de température : -40 à +70 °C en fonctionnement, -40 à +85 °C en stockage
• Humidité relative : 5 à 95 % sans condensation
• Altitude d'installation maximale : 3 048 m
• Choc et vibrations : 200 g @ 10 ms (choc), 50 g, 5-200 Hz triaxial (vibrations)
• MTBF : plus de 2 millions d'heures

Certifications et conformité

• UL 61010-1, UL 1604, CSA C22.2 No. 61010-1
• ANSI/ISA-12.12.01-2007 Class I, Div 2, Groups A–D, T4A : utilisation en zones à risque d'explosion
• EN 50155 : applications ferroviaires
• IEEE 1613 : sous-stations électriques
• NEMA TS 1/TS 2 : systèmes de contrôle du trafic
• CE, FCC, RoHS
• Certification ABS : installations maritimes

Accessoires et intégration

• Port USB Type B : configuration locale et diagnostics
• Garantie constructeur : 3 ans
